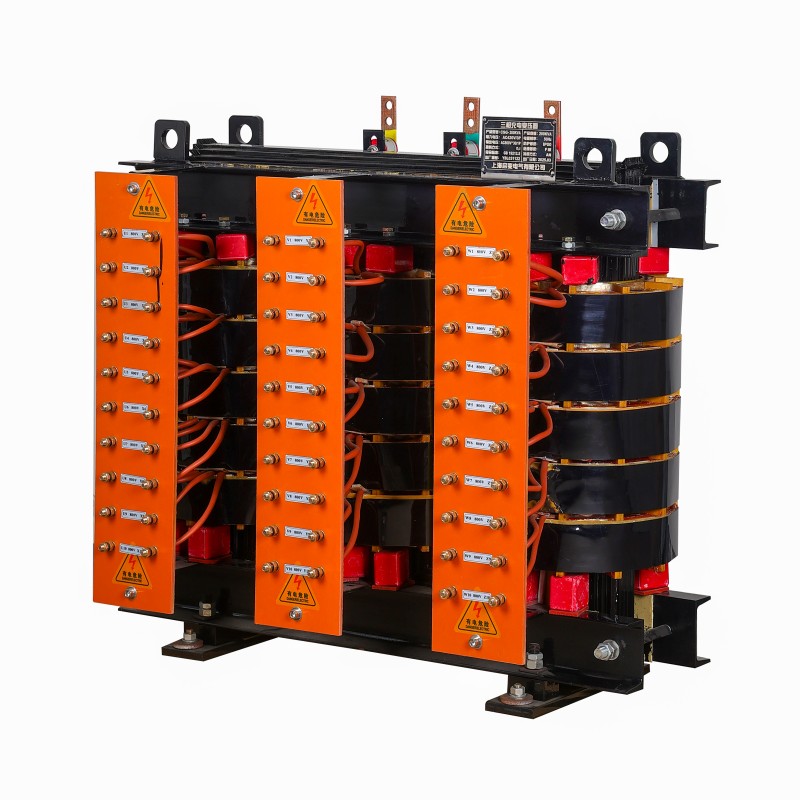

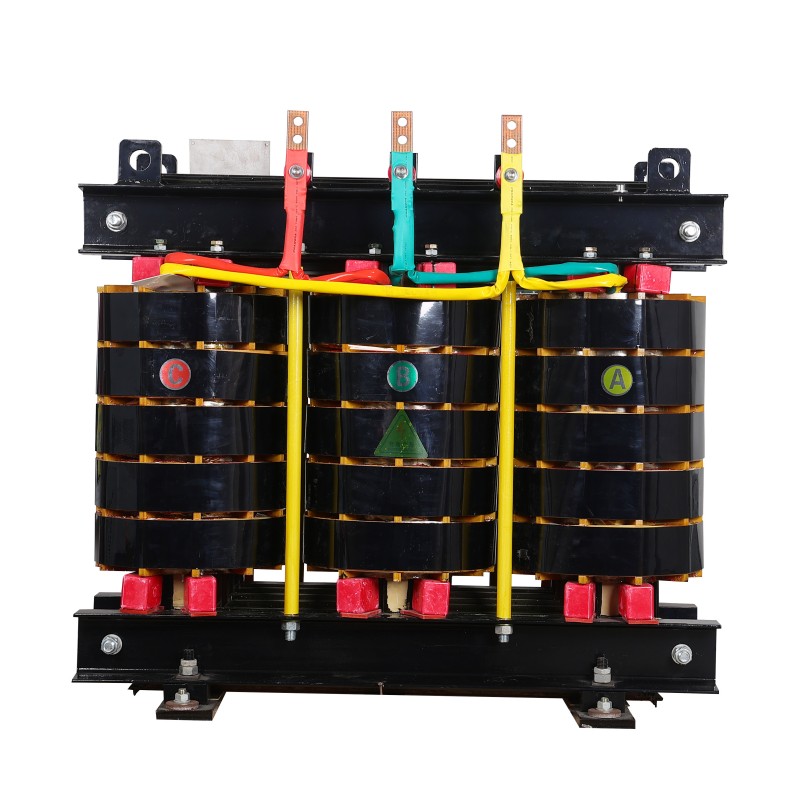

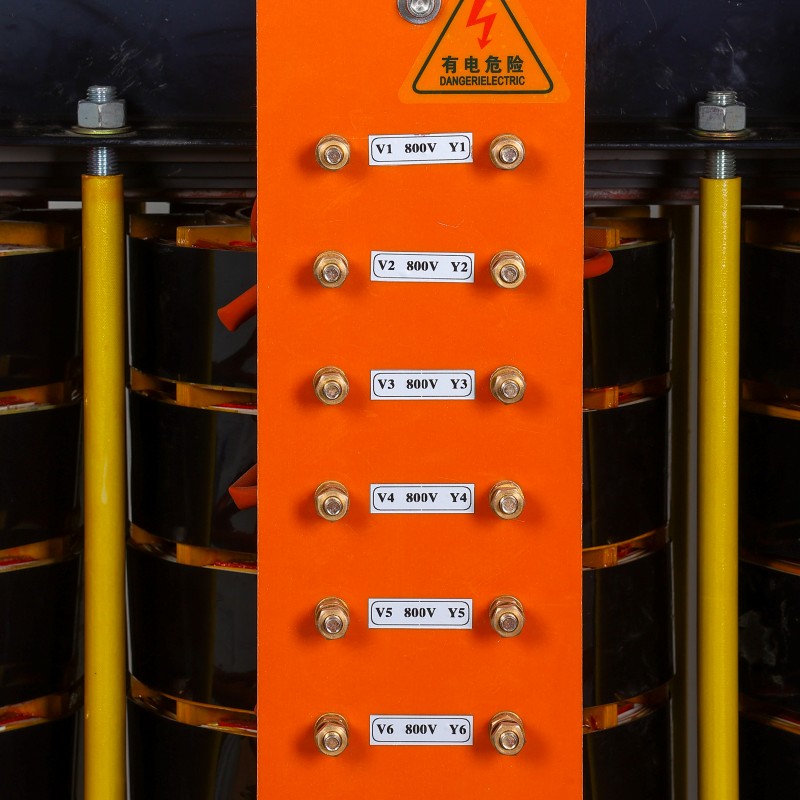

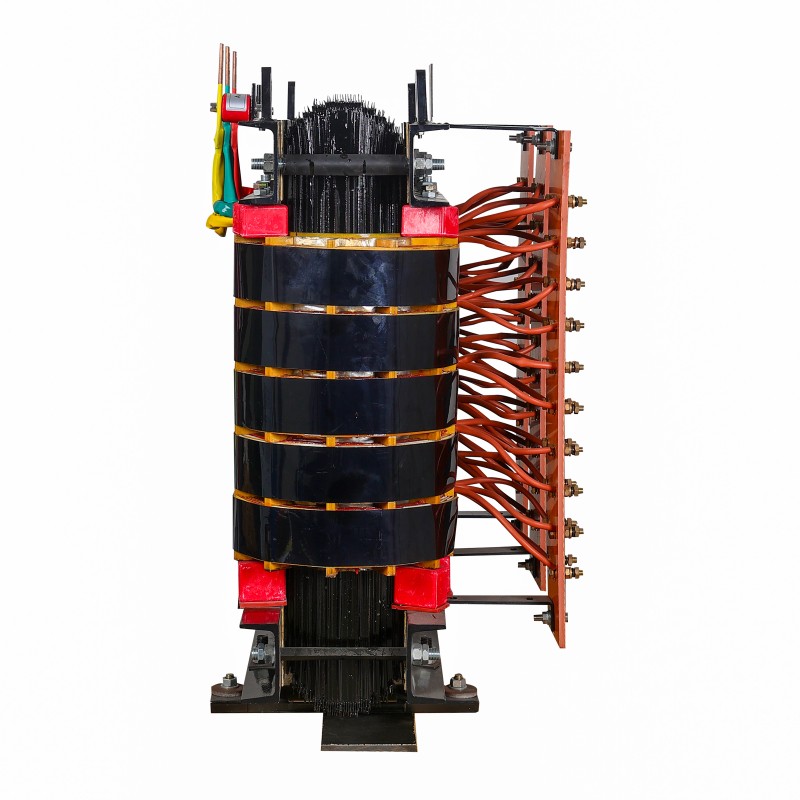

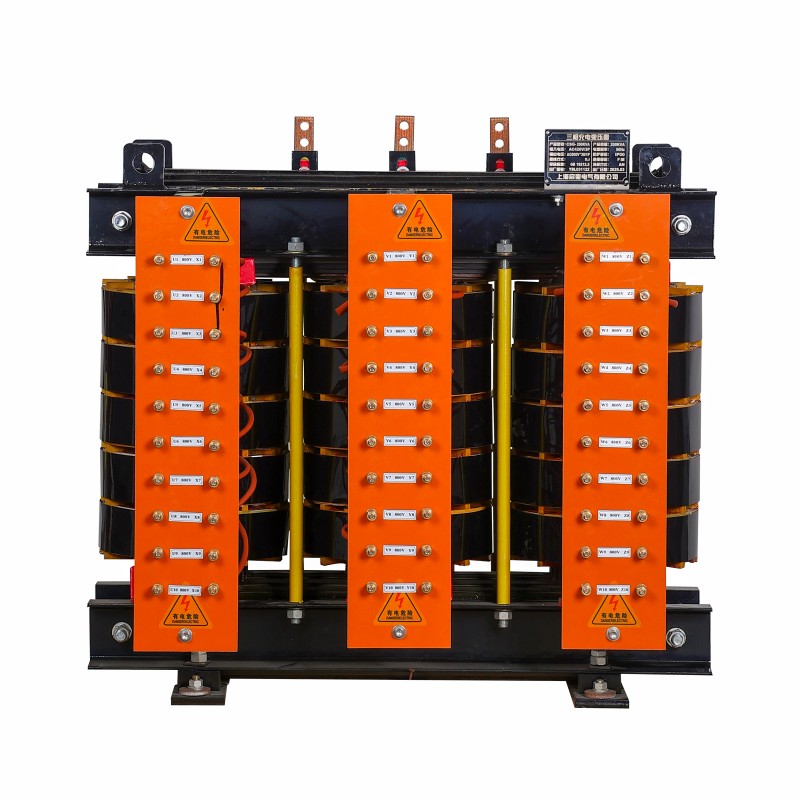

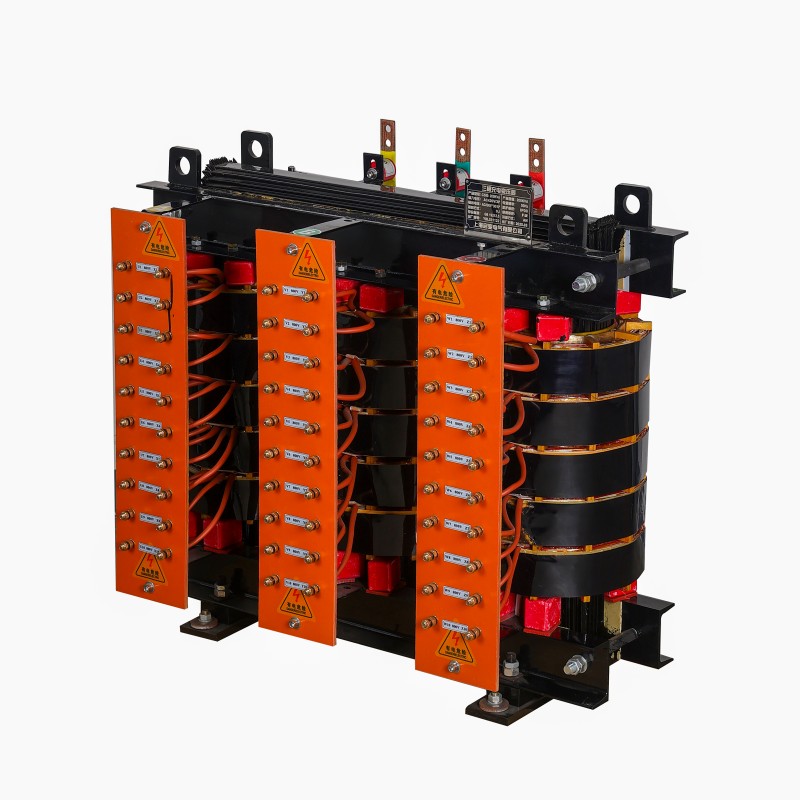

Transformador de calefacción DDG
Zhejiang Yibaling Power Equipment Co., Ltd., como fábrica en China que ha estado produciendo transformadores de calefacción DDG durante muchos años, nos comprometemos firmemente a brindar a los clientes transformadores de alta calidad y servicios posventa integrales. Nuestros productos han cubierto la mayor parte del sudeste asiático debido a estas ventajas. Esperamos trabajar con los clientes para crear juntos un nuevo futuro.
El transformador de calentamiento DDG es uno de los nuevos productos producidos por nuestra Zhejiang Yibaling Power Equipment Co., Ltd. Es un transformador especial de tipo seco, bajo voltaje y alta corriente especialmente diseñado para calentamiento por resistencia industrial, asistencia de calentamiento por inducción y fusión de metales en escenarios de alta potencia.
Se utiliza principalmente como fuente de energía para transformadores de corriente, disyuntores, contactores, relés térmicos, interruptores, etc., para pruebas de aumento de temperatura, pruebas de características de protección, pruebas de carga continua y pruebas de medición de parámetros eléctricos.
El transformador de calefacción DDG adopta un diseño estructural y electromagnético extremadamente reforzado:
El núcleo está hecho de láminas de acero al silicio de permeabilidad magnética ultraalta para soportar una alta densidad de flujo magnético;
El devanado de bajo voltaje generalmente utiliza barras de cobre sólidas, placas de cobre gruesas o múltiples tubos de cobre gigantes conectados en paralelo para el devanado, lo que garantiza una impedancia extremadamente baja y una enorme capacidad de transporte de corriente, y disipa directamente el calor a través de tuberías enfriadas por agua o refrigeración por aire forzado;
El sistema de aislamiento utiliza materiales con la mayor resistencia al calor (como clase H o clase C) y se procesa mediante técnicas especiales para resistir el ambiente de radiación de alta temperatura alrededor del equipo de calefacción.

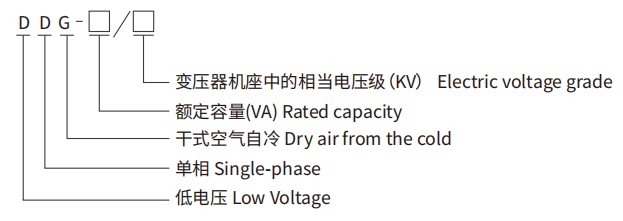

Números de modelo y sus significados
Característica técnica
| Dimensión de característica | Tecnología y diseño del hormigón. | Metas y valores realizados |
| Diseño central | Operación de densidad de flujo ultra alta: utilizando láminas de acero al silicio de grado extremadamente alto (como 27ZH100) o incluso mejor orientadas, el diseño permite la operación a densidades de flujo magnético altas cercanas a la saturación, minimizando el volumen y el costo del núcleo. Diseño de bajo flujo de fuga y baja impedancia de cortocircuito: los devanados están dispuestos de manera concéntrica, lo que reduce significativamente el flujo de fuga y mantiene la impedancia de cortocircuito (Uk%) en un nivel extremadamente bajo (típicamente <5%, e incluso tan bajo como 1-2%). | Maximiza la densidad de potencia, transmitiendo potencia extremadamente alta dentro de un volumen limitado; el voltaje de salida es estable, con una pequeña caída de voltaje cuando la carga fluctúa. |
| Bobinado de alta corriente | Forma del conductor: en el lado de baja tensión (el lado de alta corriente), no se utiliza el bobinado de cable tradicional. En su lugar, se sueldan entre sí barras de cobre sólidas, placas de cobre gruesas o se conectan varios tubos de cobre de gran sección en paralelo para formar. Los tubos de cobre también sirven como canales de refrigeración por agua. Densidad de corriente y gestión térmica: La densidad de corriente permitida es mucho mayor que la de los transformadores convencionales. El calor se disipa mediante un sistema de enfriamiento forzado externo. | La capacidad de corriente alcanza el nivel de decenas de miles de amperios; se minimiza la pérdida de conducción; La estructura y el sistema de refrigeración están integrados. |
| Sistema de aislamiento | Aislamiento resistente a altas temperaturas: debe utilizar materiales aislantes con un nivel de resistencia a la temperatura de grado C (220 ℃) o grado H (180 ℃) o superior (como mica, fibra de vidrio, papel compuesto especial). Tratamiento de refuerzo: los devanados se someten a múltiples procesos de impregnación de presión de vacío (VPI), utilizando silicio orgánico resistente a altas temperaturas o resina epoxi para formar un todo. | Resista el entorno de radiación de alta temperatura generado por los equipos de calefacción y evite el envejecimiento y la rotura del aislamiento debido al calor. |
Condiciones ambientales
El transformador de calefacción DDG es adecuado para áreas industriales interiores o exteriores bien protegidas con una altitud no superior a 1000 metros.
La temperatura máxima del aire ambiente no debe exceder los +40 ℃, la temperatura promedio de 24 horas no debe exceder los +30 ℃, la temperatura promedio anual no debe exceder los +20 ℃, la temperatura mínima no debe ser inferior a -5 ℃ y se deben evitar cambios drásticos de temperatura.
El lugar de instalación debe estar limpio y seco. No debe haber polvo conductor excesivo, gases químicos corrosivos (como cloro, sulfuros), niebla salina, niebla de aceite o polvo inflamable y explosivo en el aire.
Al mismo tiempo, el área cercana al funcionamiento del transformador de calefacción DDG debe estar libre de condensación, formación de hielo, goteo directo de agua o chorros de agua a alta presión, y se deben evitar vibraciones e impactos severos.
El funcionamiento del sistema de refrigeración forzada (refrigeración por aire) del transformador es un requisito previo absoluto para el funcionamiento. El entorno de instalación debe poder proporcionar un suministro de energía estable y compatible para el sistema de refrigeración.
Nota:
Si el entorno real donde se encuentra el transformador de calefacción DDG tiene vibración continua, exposición intermitente al agua, riesgos de corrosión medios a altos (como en áreas costeras o plantas químicas) o una altitud superior a 1000 metros, se debe indicar claramente al realizar el pedido en nuestra fábrica de Yibaling.
Los ingenieros de nuestra fábrica de Yibaling llevarán a cabo un diseño especializado y una verificación de los sujetadores estructurales, los revestimientos protectores (como pintura anticorrosión de alta resistencia), las calidades de los materiales aislantes y la capacidad del sistema de enfriamiento del transformador de calefacción DDG.
