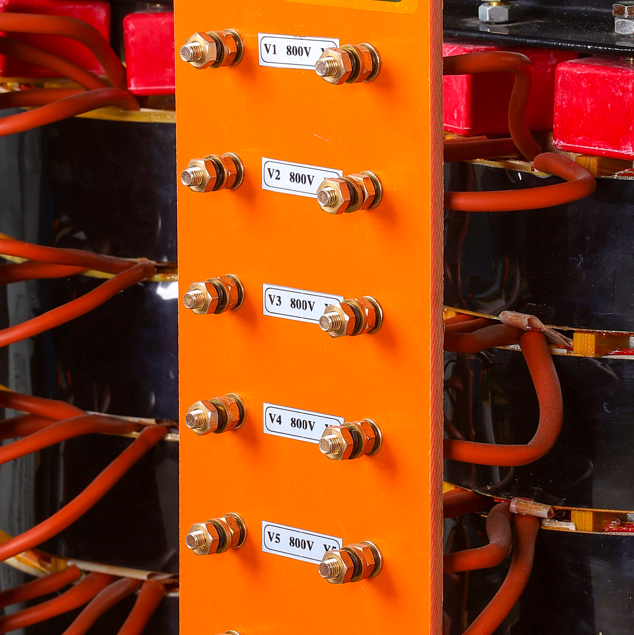

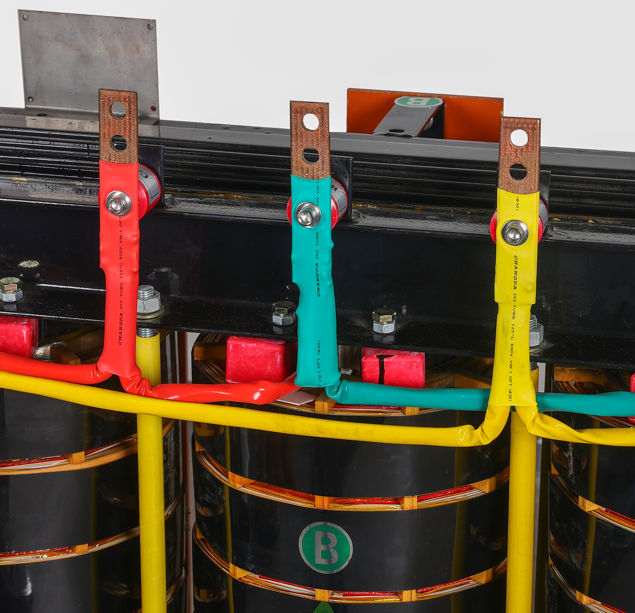

¿Qué es un transformador calefactor DDG y por qué es importante?

A Transformador de calefacción DDGes un transformador seco especializado de bajo voltaje y alta corriente diseñado para aplicaciones de calefacción industrial.

A diferencia de los transformadores de potencia estándar que aumentan o reducen el voltaje para equipos generales, el transformador DDG hace algo diferente: toma un voltaje de línea ordinario (generalmente 380 V o 220 V) y lo convierte en un voltaje muy bajo (a menudo solo unas pocas decenas de voltios) mientras entrega una corriente enorme, a veces miles de amperios.

¿Por qué importa eso?

Porque muchos procesos de calentamiento industrial (fusión, recocido, forjado, calentamiento de tubos de cuarzo, calentamiento por resistencia) requieren bajo voltaje y alta corriente para generar calor de manera eficiente y segura.

Una fuente de alimentación estándar no puede producir ese tipo de salida. El transformador DDG es la herramienta dedicada para este trabajo.

En resumen: convierte la electricidad en calor concentrado, exactamente dónde y cómo la necesita.

como unObras de transformadores de calefacción DDG

El principio de funcionamiento es el mismo que el de cualquier transformador (inducción electromagnética), pero las prioridades de diseño son diferentes.

Paso 1 – Entrada

El devanado primario se conecta a una fuente de alimentación de CA estándar, generalmente 380 V o 220 V a 50/60 Hz.

Paso 2 – Bajar

El devanado secundario tiene muchas menos vueltas que el primario. Esto reduce drásticamente el voltaje de salida (a menudo a 10 V, 20 V, 40 V o 60 V) al tiempo que aumenta proporcionalmente la corriente.

Paso 3: salida de alta corriente

Debido a que la energía se conserva (ignorando las pérdidas), una reducción de voltaje de 10:1 produce un aumento de 10:1 en la corriente disponible. Un secundario de 40 V puede entregar cientos o miles de amperios.

Paso 4: conectado a los elementos calefactores

La salida de bajo voltaje y alta corriente se conecta directamente a elementos calefactores: varillas de grafito, electrodos de molibdeno, cables de resistencia o tubos de cuarzo. La alta corriente hace que los elementos se calienten rápida e intensamente.

Paso 5: controlado por un regulador de potencia

En la mayoría de las instalaciones, el transformador DDG está emparejado con un regulador de potencia de tiristores (SCR). El regulador ajusta la potencia de entrada del transformador, permitiendo un control preciso de la corriente de salida y por tanto de la temperatura de calentamiento.

El resultado: calor limpio, controlable y de alta intensidad para procesos industriales.

Tipos comunes de transformadores calefactores DDG

Los transformadores DDG no son universales. Por lo general, están diseñados para aplicaciones específicas.

La mayoría de las unidades se fabrican bajo pedido, no se almacenan en el mercado. El voltaje, la corriente, el método de enfriamiento y el tamaño físico se adaptan al proceso de calentamiento del cliente.

Por quéTransformadores de calefacción DDGAsunto

La industria pesada no puede funcionar sin ellos. He aquí por qué:

1. Producen calor concentrado de forma segura

El bajo voltaje significa menos riesgo de formación de arcos, averías o descargas accidentales en entornos de alta temperatura. El aislamiento entre primario y secundario también protege los sistemas de energía aguas arriba.

2. Están diseñados para cargas pesadas continuas.

La calefacción industrial no es intermitente. Los hornos pueden funcionar durante días o semanas. Los transformadores DDG están construidos con devanados de cobre de gran tamaño, núcleos de alta resistencia y refrigeración robusta para manejar ese ciclo de trabajo.

3. Toleran los armónicos y la distorsión.

Los reguladores de tiristores, que controlan la salida del transformador, generan corrientes armónicas. Los transformadores DDG están diseñados para funcionar a altas temperaturas y hacer ruido sin fallar, a diferencia de los componentes electrónicos sensibles.

4. Son reparables en campo

Cuando algo falla (y eventualmente fallará), el diseño es sencillo. Los devanados de cobre se pueden rebobinar. Los terminales se pueden reemplazar. Los ventiladores de refrigeración se pueden cambiar. En la industria pesada, la reparabilidad importa más que el costo inicial.

5. Son altamente eficientes

Un transformador DDG bien diseñado que funcione cerca de su carga nominal puede alcanzar una eficiencia del 95 al 98 %. Las pérdidas entran en el proceso de calentamiento de todos modos, pero menores pérdidas significan menores costos operativos y menos tensión en los disyuntores y cables aguas arriba.

Sin el transformador DDG, los hornos eléctricos, los cultivadores de cristales y los calentadores industriales serían poco prácticos, inseguros o increíblemente ineficientes.

5. Elegir el transformador calefactor DDG adecuado

Seleccionar un transformador de calefacción no es como elegir una unidad de distribución estándar. Hágalo mal y su horno no alcanzará la temperatura o disparará los interruptores constantemente.

Paso 1: definir la carga de calefacción

¿Qué estás calentando? ¿Grafito? ¿Metal? ¿Cuarzo? ¿Vaso? Cada material tiene diferentes características de resistencia ante los cambios de temperatura. Necesita que el voltaje secundario del transformador coincida con la resistencia de la carga a la temperatura de funcionamiento, no a temperatura ambiente.

Paso 2: calcular el voltaje y la corriente secundarios

Utilice la ley de Ohm y la potencia objetivo (kW):

Potencia (kW) = Voltaje × Corriente ÷ 1000

Ejemplo: necesita 100 kW de potencia de calefacción en el elemento.

Si el voltaje secundario = 50 V, entonces la corriente = 100 000 W ÷ 50 V = 2000 A.

Si el voltaje secundario = 20 V, entonces la corriente = 100 000 W ÷ 20 V = 5000 A.

Menor voltaje = mayor corriente = cables más gruesos, barras colectoras más pesadas y más atención a la resistencia de la conexión.

Paso 3: seleccione el método de enfriamiento

Paso 4: verifique el voltaje primario

Estándar: 380V, 400V, 415V, 460V. Algunas unidades están construidas para 220 V monofásicos, pero las trifásicas son mucho más comunes para calefacción.

Paso 5 – Especificar regulación y control

La mayoría de los transformadores DDG están emparejados con un regulador de potencia de tiristores (pila SCR) que se encuentra en el lado primario. El regulador ajusta el voltaje para controlar la temperatura.

Decidir:

¿Lazo abierto (ajuste manual) o circuito cerrado (retroalimentación de termopar + PID)?

¿Control analógico (0-10V, 4-20mA) o digital (Modbus, Profibus)?

¿Necesita una visualización local de corriente, voltaje y potencia?

Paso 6: confirmar las limitaciones físicas

Espacio disponible

Puntos de elevación y peso.

Dirección de entrada del cable (superior, inferior, lateral)

Temperatura ambiente (un ambiente cálido significa reducción de potencia o mayor enfriamiento)

Pensamientos finales

El transformador de calefacción DDG no es un equipo "glamuroso". No se comunica de forma inalámbrica, no se autodiagnostica ni produce gráficos sofisticados.

Pero cuando un horno de cultivo de cristales necesita 4.000 amperios a 30 voltios (día tras día, semana tras semana), nada más hará el trabajo.

Es un caballo de batalla. Pesado, atractivo y ruidoso, pero absolutamente confiable cuando se construye correctamente.

Si está diseñando, actualizando o manteniendo un sistema de calefacción industrial (un horno de vacío, un extractor de cristales, un calentador de cuarzo, un baño de sal o una línea de recocido por resistencia), el transformador DDG es la pieza fundamental.

Consiga el transformador correcto y todo lo posterior simplemente funcionará.
