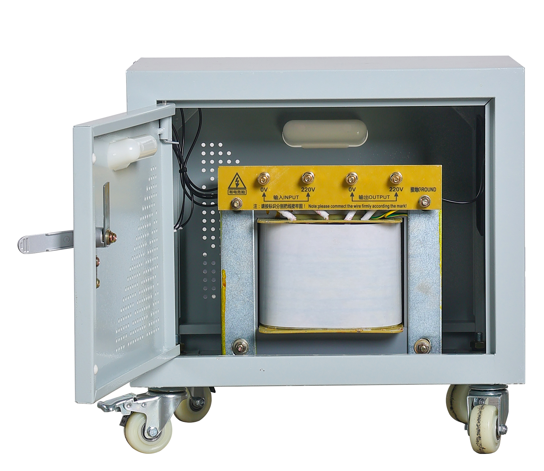

¿Qué es un transformador de aislamiento DG y por qué es importante?
Un transformador de aislamiento DG es un transformador de aislamiento monofásico de tipo seco diseñado para proporcionar energía limpia, aislada y segura para equipos sensibles, dispositivos médicos, instrumentos de laboratorio y sistemas de control industrial.
Su función principal es simple pero esencial: transfiere energía eléctrica del lado primario al secundario sin ninguna conexión eléctrica directa entre ellos. La energía se mueve a través de un campo magnético, no a través de cables.
¿Por qué importa eso?
Porque las conexiones eléctricas directas transportan más que solo energía. Transportan ruido, sobretensiones, armónicos y fallas a tierra. Una fuente de alimentación estándar transmite estos problemas directamente a su equipo. Un transformador de aislamiento los bloquea.
El transformador DG se encuentra entre el suministro de la red pública y la carga sensible. Aísla la carga de la red, filtra el ruido de alta frecuencia, rompe los bucles de tierra y proporciona una fuente de energía limpia, segura y estable.
En resumen: permite que su equipo vea sólo la energía que necesita, no la basura en la red.
como unTransformador de aislamiento DGObras
El principio es la inducción electromagnética, pero el diseño está diseñado para el aislamiento.
Paso 1: entrada
El devanado primario se conecta al suministro de CA, generalmente monofásico de 220 V o 110 V.
Paso 2: acoplamiento magnético
No existe conexión eléctrica directa entre primario y secundario. La energía se transfiere a través de un campo magnético en el núcleo.
Paso 3: Salida
El devanado secundario produce el voltaje de salida, el mismo que el voltaje de entrada (1:1), o aumenta o disminuye si lo requiere la aplicación.
Paso 4: Aislamiento
Como no existe un camino eléctrico directo, la carga está completamente aislada de la red. Esto bloquea:
Ruido de modo común
Bucles de tierra
Corrientes de fuga
Sobretensiones y transitorios
Paso 5: blindaje electrostático (opcional)
Para aplicaciones que requieren energía aún más limpia, el DG se puede construir con un blindaje de cobre electrostático entre los devanados primario y secundario, conectado a tierra para desviar el ruido de alta frecuencia lejos de la carga.
El resultado: energía limpia, aislada y segura para equipos sensibles.
Tipos comunes deTransformadores de aislamiento DG
Los transformadores DG vienen en varias configuraciones para adaptarse a diferentes aplicaciones.
| Tipo | Clasificación típica | Características clave | Mejor para |
| Estándar DG | 0,1kVA – 30kVA | Aislamiento 1:1, carcasa metálica, conexión de bloque de terminales | Aplicaciones industriales, de laboratorio y comerciales generales. |
| DG de grado médico | 0,5kVA – 10kVA | Fuga ultrabaja (<0,1 mA), aislamiento reforzado, certificación de seguridad médica | Equipos médicos conectados al paciente, quirófanos y UCI |
| Grado de audio DG | 0,1kVA – 5kVA | Blindaje adicional, bajo zumbido mecánico, salida equilibrada | Audio profesional, estudios de grabación, sistemas de transmisión. |
| Grado de instrumento DG | 0,5kVA – 5kVA | Baja fuga, regulación estricta, capacitancia de acoplamiento <10pF | Instrumentos de laboratorio, equipos de medición, sistemas de calibración. |
| DG personalizado | Definido por el usuario | Relaciones de tensión específicas, devanados secundarios múltiples, envolventes especiales | Equipos OEM, aplicaciones especializadas, modernizaciones |
El aislamiento DG estándar 1:1 es la configuración más común para aislamiento de uso general.
Por quéTransformadores de aislamiento DGAsunto
Porque la "energía limpia" no es un lujo: es un requisito para los equipos sensibles.
Esto es lo que un transformador de aislamiento DG ofrece y que los transformadores comunes no pueden ofrecer:
1. Seguridad eléctrica
La barrera de aislamiento entre primario y secundario significa que una falla en el lado primario (una sobretensión, una falla a tierra, un rayo) no puede alcanzar la carga. Los usuarios que tocan circuitos secundarios no están expuestos a voltajes primarios.
2. Rechazo de ruido
La barrera de aislamiento bloquea el ruido de alta frecuencia procedente de VFD, fuentes de alimentación conmutadas y otras fuentes. El blindaje electrostático opcional reduce ese ruido entre 60 y 100 dB, lo que proporciona energía limpia para dispositivos electrónicos sensibles.
3. Eliminación del bucle de tierra
Cuando varios dispositivos comparten una base común, las corrientes circulantes pueden provocar zumbidos, derivas y errores. El transformador DG proporciona una referencia a tierra aislada, rompiendo los bucles de tierra y deteniendo el ruido en su origen.
4. Reducción de la corriente de fuga
En entornos médicos, incluso las corrientes de fuga pequeñas pueden resultar peligrosas. Los transformadores DG de grado médico están construidos con una capacitancia de acoplamiento ultrabaja, lo que mantiene la corriente de fuga por debajo de 0,1 mA, lo que es seguro para los equipos conectados al paciente.
5. Protección de equipos
El aislamiento bloquea las sobretensiones, los picos y los transitorios que, de otro modo, provocarían fallos prematuros en los componentes electrónicos sensibles. Un transformador DG suele ser la primera línea de defensa para instrumentos y controles costosos.
6. Cumplimiento normativo
Muchas normas de seguridad médica, de laboratorio e industrial exigen aislamiento para determinadas clases de equipos. Un transformador DG debidamente especificado cumple esos requisitos.
Elegir lo correctoTransformador de aislamiento DG
La selección de un transformador DG requiere atención a algo más que voltaje y kVA.
Paso 1: determinar la carga
Enumere todos los equipos que se conectarán al transformador. Agregue sus potencias nominales en VA o vatios.
Fórmula: VA total = Suma de cargas individuales × 1,2 (margen de seguridad)
Paso 2: especificar el voltaje de entrada/salida
| Solicitud | Relación de voltaje típica |
| Aislamiento estándar | 220V/220V (1:1) |
| Reducción para equipos de 110 V | 220V/110V |
| Avance para equipos de 220 V | 110V/220V |
| Equipo medico | 220V/220V (baja fuga) |
Paso 3: decidir sobre el blindaje electrostático
| Situación | Recomendación |
| Uso general industrial o de laboratorio. | Estándar (no se necesita escudo) |
| Equipos con señales digitales/analógicas. | Se recomienda escudo electrostático |
| Equipos médicos o sistemas de audio. | Se requiere escudo |
| Solicitud | Corriente de fuga máxima |
| industrias generales | <2mA |
| Instrumentos de laboratorio | <0,5 mA |
| Equipo médico (conectado al paciente) | <0,1 mA |
Paso 5: elija el tipo de gabinete
Marco abierto: montaje dentro de un panel existente
Cerrado (IP20): carcasa metálica estándar
IP54: hermético al polvo y a las salpicaduras (para entornos industriales)
Paso 6: Verifique la clase de aislamiento
Para aplicaciones de servicio continuo, especifique aislamiento Clase F (155 °C) o Clase H (180 °C).
Paso 7: solicite informes de prueba
Un proveedor acreditado debe proporcionar:
Prueba de resistencia de aislamiento (≥100MΩ a 500V DC)
Prueba de resistencia dieléctrica (≥2000V AC durante 1 minuto)
Sin medición de pérdida de carga
Medición de corriente de fuga (para unidades médicas)
Prueba de regulación de voltaje
Pensamientos finales
El transformador de aislamiento DG no es el componente más caro de un sistema de energía. Pero puede que sea el más importante para proteger equipos sensibles.
Funciona silenciosamente en segundo plano, haciendo bien un trabajo: mantener la energía mala apagada y la buena adentro. Sin luces, sin pantallas, sin actualizaciones de software. Simplemente un aislamiento limpio y fiable, año tras año.
Si está utilizando componentes electrónicos sensibles, protegiendo dispositivos conectados a pacientes o solucionando problemas misteriosos en equipos (bucles de tierra, ruido, deriva), el transformador DG es una de las soluciones más efectivas que puede instalar.
La energía limpia no es opcional para equipos sensibles. Es la base de un funcionamiento fiable.
Noticias relacionadas

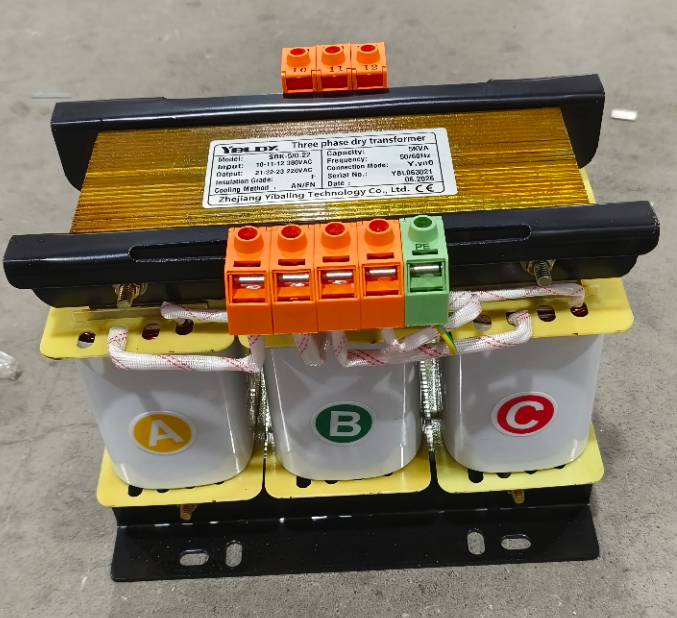

- ¿Cómo funciona el transformador automático SBK?
