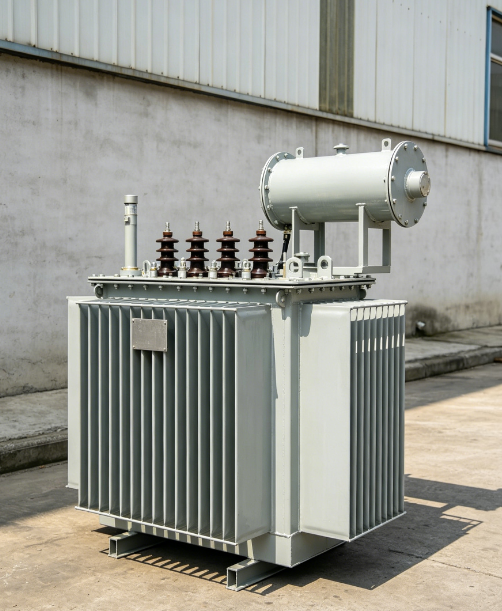

¿Qué es un transformador de distribución sumergido en aceite S11 y por qué es importante?

El transformador de distribución sumergido en aceite S11 es un transformador de distribución trifásico completamente sellado diseñado para una conversión reductora de energía confiable y eficiente en aplicaciones industriales, comerciales y residenciales.

Su trabajo es sencillo: tomar energía de media tensión de la red (generalmente 10 kV u 11 kV) y reducirla a los niveles de baja tensión que las fábricas, edificios y comunidades realmente utilizan, generalmente 380 V o 400 V.

Pero el S11 no es un transformador cualquiera. Representa una importante mejora de eficiencia con respecto a modelos anteriores como el S9. Sus pérdidas sin carga se reducen entre un 20 y un 45%, y la corriente sin carga disminuye entre un 60 y un 80%, lo que se traduce directamente en facturas de electricidad más bajas y menos tensión en la red.

¿Por qué importa eso?

Porque los transformadores funcionan 24 horas al día, 7 días a la semana, los 365 días del año. Un transformador que desperdicia menos energía en reposo ahorra dinero todos los días, año tras año. Para una empresa de servicios públicos, una planta industrial o un gran edificio comercial, los ahorros acumulativos son sustanciales.

En resumen: el S11 se amortiza a lo largo de su vida útil únicamente con menores pérdidas.

como unTransformador sumergido en aceite S11¿Obras?

El principio de funcionamiento es el mismo que el de cualquier transformador (inducción electromagnética), pero el S11 tiene varias mejoras de diseño que aumentan la eficiencia y la confiabilidad.

Paso 1: el núcleo

El núcleo está hecho de acero al silicio de grano orientado laminado en frío de alta calidad, cortado con juntas escalonadas de 45° en líneas de corte GEORG de precisión fabricadas en Alemania. El núcleo está apilado en una sección transversal de varios pasos, lo que reduce tanto el ruido de magnetoestricción como el consumo de energía.

Paso 2: los devanados

El devanado de alto voltaje es del tipo devanado de capa cilíndrica. El devanado de bajo voltaje puede ser cilíndrico o enrollado en lámina. Este diseño distribuye los amperios por vuelta de manera uniforme, mejora la capacidad de resistencia a cortocircuitos y racionaliza la trayectoria magnética.

Paso 3: aislamiento

El transformador utiliza aislamiento Clase A con sistema de papel aceite. El espacio entre las bobinas de alto y bajo voltaje está separado por fundas de cartón y pequeñas barreras de paso de aceite. Todo el conjunto se seca al vacío para eliminar la humedad antes del llenado de aceite.

Paso 4: el tanque de aceite sellado

En lugar de un tanque conservador tradicional, el S11 utiliza un tanque de aceite corrugado. Las corrugaciones se expanden y contraen con los cambios de temperatura del aceite, compensando la variación de volumen. Esto significa que el aceite está permanentemente sellado lejos del aire, evitando el ingreso de humedad y retardando la oxidación del aceite.

Paso 5: enfriamiento

La refrigeración es ONAN — Oil Natural Air Natural. Sin ventiladores, sin bombas, sin piezas móviles adicionales. El transformador depende de la convección natural a través de las paredes corrugadas del tanque para disipar el calor.

El resultado: un transformador que funciona eficientemente, permanece sellado y requiere un mantenimiento mínimo año tras año.

Tipos y clasificaciones comunes de transformadores S11

La serie S11 cubre una amplia gama de capacidades, normalmente desde 30 kVA hasta 2500 kVA, con voltajes primarios estándar de 6 kV, 10 kV y 11 kV, y un voltaje secundario de 0,4 kV.

Rango de capacidad estándar:

Grupos de conexión:

Dyn11: recomendado para la mayoría de las aplicaciones, mejor supresión de armónicos

Yyn0: alternativa estándar para cargas más simples

Método de enfriamiento:

ONAN: sin refrigeración forzada, no se necesita energía auxiliar

Materiales de bobinado:

Cobre: ​​estándar para una mejor conductividad y una vida más larga

Aluminio: disponible para aplicaciones sensibles a los costos

Por quéTransformadores sumergidos en aceite S11¿Asunto?

Porque un transformador que desperdicia menos energía y dura más es un transformador que ahorra dinero.

Esto es lo que hace que el S11 sea la opción preferida para las redes de distribución:

1. Baja pérdida sin carga

El núcleo escalonado y el acero al silicio de alta calidad reducen la pérdida de carga entre un 20 y un 45 % en comparación con la serie S9. Para un transformador que funciona 24 horas al día, 7 días a la semana, eso es un ahorro real y mensurable.

2. Baja corriente sin carga

La corriente sin carga se reduce entre un 60% y un 80%, lo que mejora el factor de potencia y reduce las pérdidas aguas arriba.

3. Construcción completamente sellada

El tanque corrugado está completamente sellado: sin respiradero ni conservador. El aceite no entra en contacto con el aire, lo que significa que el aceite aislante envejece más lentamente, preservando su rigidez dieléctrica durante la vida útil del transformador.

4. Bajo nivel de ruido

Los niveles de ruido se reducen entre 7 y 10 dB en comparación con diseños anteriores. Esto hace que el S11 sea adecuado para su instalación cerca de zonas residenciales, hospitales y oficinas donde la sensibilidad al ruido es un problema.

5. Resistencia al cortocircuito

La combinación de devanados de lámina (cuando se usan), sujeción robusta y aislamiento secado al vacío le da al S11 una buena capacidad de resistencia a cortocircuitos. Puede manejar corrientes de falla sin deformar el devanado.

6. Larga vida

Debido a que el aceite está sellado contra el aire y la humedad, el sistema de aislamiento del transformador se degrada mucho más lentamente. El S11 está diseñado para durar entre 20 y 30 años de servicio con un mantenimiento mínimo.

7. Bajo mantenimiento

Sin muestreo de aceite, sin recarga, sin mantenimiento del conservador. El diseño completamente sellado significa que el mantenimiento de rutina se limita en gran medida a la limpieza externa y la inspección periódica de casquillos y terminales.

Elegir el transformador S11 adecuado

La selección de un transformador S11 requiere que la capacidad, el voltaje y las condiciones ambientales coincidan con su aplicación.

Paso 1: determine su carga

Sume el consumo de energía de todos los equipos que se conectarán. Aplique un margen de seguridad, normalmente del 20 al 30% para una futura expansión.

Clasificaciones estándar S11: 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 kVA. Paso 2: especifique los voltajes primario y secundario

Paso 3: elige el grupo de conexión

Dyn11: recomendado para la mayoría de las aplicaciones. La conexión delta de alto voltaje proporciona un camino para las corrientes armónicas y mejora la capacidad de cortocircuito.

Yyn0: más sencillo, pero menos adecuado para cargas desequilibradas.

Paso 4: comprobar el entorno de instalación

Paso 5: Confirmar el material de bobinado

Cobre: ​​vida más larga, mejor conductividad, recomendado para aplicaciones críticas.

Aluminio: costo inicial más bajo, pero requiere una sección transversal más grande para las mismas pérdidas.

Paso 6: considere los accesorios de protección

Para transformadores de más de 800 kVA, los relés de gas y los dispositivos de alivio de presión son estándar. Para aplicaciones críticas, considere un monitor de temperatura con contactos de alarma remota.

Pensamientos finales

El transformador de distribución sumergido en aceite S11 no es el modelo más nuevo ni el más llamativo del mercado. Ha sido reemplazado en eficiencia por diseños S13, S20 y aleaciones no amorfas.

Pero sigue siendo un caballo de batalla probado, confiable y rentable para millones de instalaciones en todo el mundo. Ofrece una mejora significativa de la eficiencia con respecto a los modelos S9 y S10 más antiguos, con una construcción completamente sellada que extiende la vida útil del aceite y minimiza el mantenimiento.

Si está actualizando un transformador antiguo, reemplazando una unidad defectuosa o construyendo una nueva red de distribución donde el presupuesto y la confiabilidad son importantes, el S11 sigue siendo una opción sólida y sensata. No tiene las pérdidas más bajas de cualquier transformador jamás fabricado. Pero tiene las pérdidas más bajas de cualquier transformador que se ajuste a un presupuesto realista para muchos proyectos.
