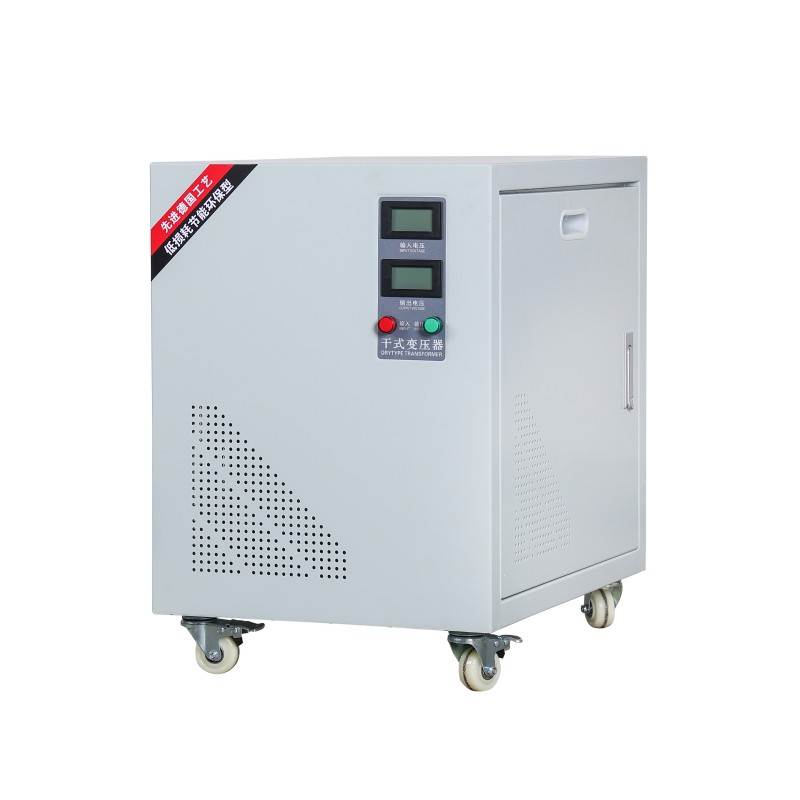

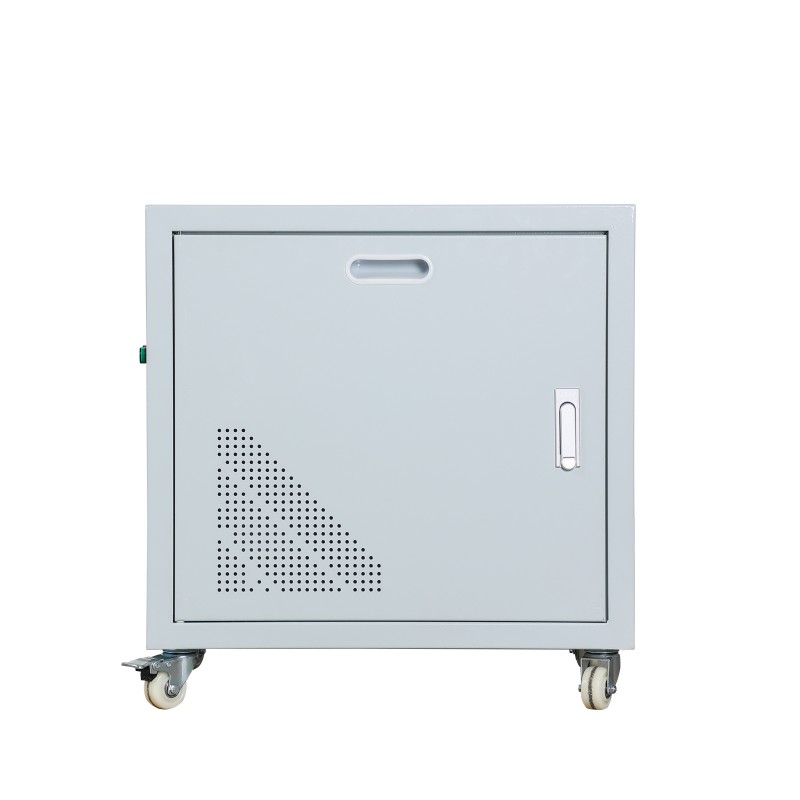

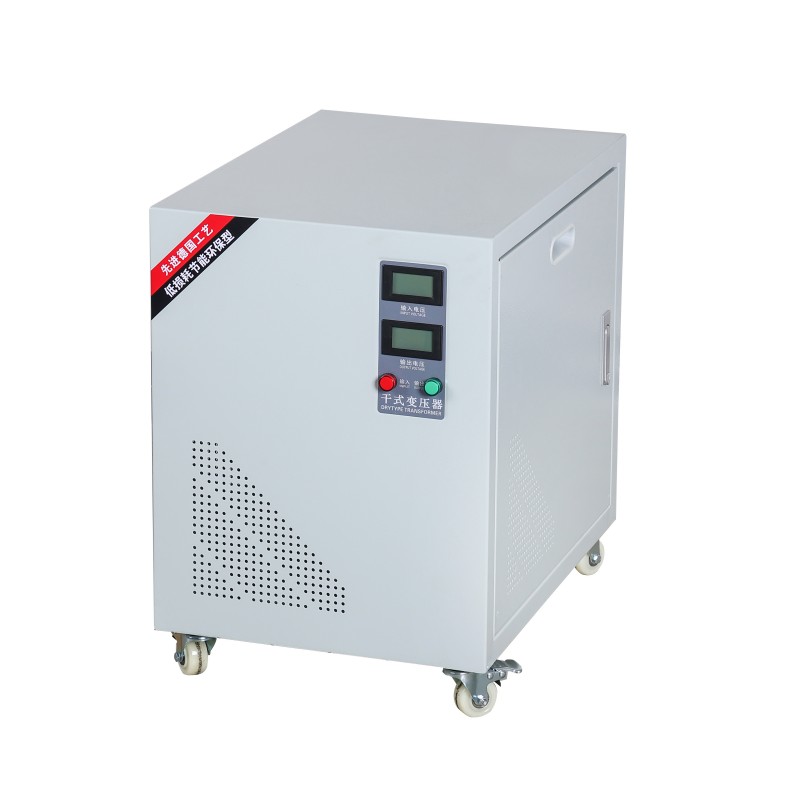

Transformador de aislamiento SG

El transformador de aislamiento SG es adecuado para varios circuitos de CA que funcionan dentro del rango de frecuencia de 50 a 60 Hz y con una tensión nominal que no supera los 660 V.

Aplicaciones de productos

Gracias a su excelente rendimiento de aislamiento eléctrico y confiabilidad de seguridad, el producto de Yibaling Factory se ha utilizado ampliamente en varios campos industriales críticos.

Soporte para equipos de precisión importados: El transformador de aislamiento SG proporciona aislamiento de energía y conversión de voltaje seguros y compatibles para equipos avanzados de países con diferentes sistemas de voltaje, eliminando efectivamente las interferencias y los riesgos causados ​​por diferencias potenciales en el potencial eléctrico.

Dispositivos rectificadores, variadores de frecuencia y sistemas electrónicos de potencia.: Puede lograr el aislamiento eléctrico entre el circuito principal y el circuito de control, protegiendo los componentes sensibles y mejorando la capacidad antiinterferente y la seguridad operativa del sistema.

Nuestras soluciones personalizadas

Para satisfacer las diversas necesidades de los usuarios, ofrecemos soluciones personalizadas altamente flexibles:

Personalización flexible de voltaje: Según los requisitos reales, personalizar cualquier combinación razonable de voltaje de entrada y salida permite que el transformador se adapte a diferentes estándares de red globales.

Grupo de conexión y grifos.: Se proporcionan múltiples grupos de conexión (como Yyn0, Dyn11, etc.) y se pueden agregar tomas de ajuste de voltaje adicionales en el lado de entrada o salida para un ajuste y adaptación conveniente del voltaje.

Asignación de capacidad de bobinado: El transformador de aislamiento SG admite diseños de devanado doble o múltiple, donde cada capacidad de devanado se asigna de forma independiente para cumplir con requisitos complejos para el suministro de energía simultáneo de múltiples niveles de voltaje y cargas.

Diseño especial secundario: Se pueden proporcionar devanados monofásicos secundarios independientes para cargas monofásicas;

Para aplicaciones de circuitos rectificadores, el diseño del devanado se puede optimizar (como agregar devanados de cambio de fase, reactores de equilibrio, etc.) para suprimir los armónicos y mejorar la forma de onda de la corriente.

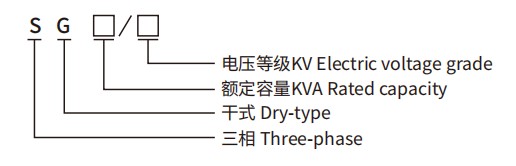

Modelo y su significado.

Ventaja principal

En comparación con muchos productos similares en el mercado, nuestro transformador de aislamiento SG se destaca por el hecho de que desde el comienzo de su investigación y desarrollo. Yibaling se ha adherido a un enfoque sistemático y ha priorizado constantemente la confiabilidad y durabilidad en todos los aspectos del producto.

En términos de diseño específico, empleamos un blindaje electromagnético de tres capas y un sistema de aislamiento impregnado al vacío. Como resultado, las pérdidas sin carga y con carga de nuestros productos son entre un 20 % y un 30 % más bajas que las de algunos productos inferiores, y también tienen una fuerte capacidad de operación de sobrecarga a corto plazo.

Para lugares con requisitos particularmente altos, como hospitales y ambientes extremos al aire libre, hemos realizado optimizaciones específicas:

Por ejemplo, en el caso de los transformadores utilizados en entornos médicos, hemos mejorado sus capacidades antiinterferencias para garantizar que, incluso en el caso de una falla en un solo punto, se pueda mantener el suministro de energía a los equipos médicos críticos sin poner en peligro a los pacientes ni al personal médico.

Desde la adquisición de materia prima hasta el envío del producto, mantenemos un control estricto de cada paso. Contamos con cadenas de suministro dedicadas a materiales centrales como láminas de acero al silicio y alambres de cobre, y cada transformador se somete a pruebas rigurosas, incluidas pruebas de descarga parcial, antes de salir de fábrica.

Junto con más de 3000 casos de aplicaciones reales, nuestro equipo de ingeniería tiene una comprensión clara de dónde es probable que ocurran los problemas y ha realizado mejoras en el diseño en consecuencia. Esto le ha dado al equipo una ventaja en términos de antiinterferencias y costos de uso a largo plazo.

Preguntas frecuentes

P: ¿Qué es un transformador de aislamiento SG? ¿En qué se diferencia de un transformador de autoacoplamiento común?

R: El transformador de aislamiento SG es un transformador de dos devanados. El devanado primario (entrada) y el devanado secundario (salida) están eléctricamente aislados entre sí, sin ninguna conexión eléctrica directa. La energía se transfiere mediante inducción electromagnética. Esto es fundamentalmente diferente de un transformador de autoacoplamiento (donde la entrada y la salida comparten parte del devanado).

Diferencias clave:

Seguridad: El transformador de aislamiento SG puede prevenir eficazmente el riesgo de que el lado secundario se electrifique debido a una falla a tierra en el lado primario o una descarga eléctrica, proporcionando una mayor protección de seguridad eléctrica.

Anti-interferencia: El transformador de aislamiento SG puede bloquear el bucle de tierra, suprimir el ruido de modo común y la interferencia de alta frecuencia y proporcionar una fuente de alimentación más pura para la carga.

Coincidencia de voltaje: Logra principalmente la transformación de voltaje y el aislamiento eléctrico, y no tiene una función de estabilización automática de voltaje (a menos que se personalice un modelo especial).

P: Al elegir un transformador de aislamiento SG, ¿qué parámetros clave se deben considerar?

R: Los parámetros básicos incluyen:

Capacidad nominal (kVA): Seleccione en función de la potencia total de todas las cargas con un cierto margen (se recomienda 20-30%).

Tensión de entrada/salida: Defina claramente el voltaje de la red y el voltaje del equipo requerido.

Frecuencia (Hz): La serie SG suele ser compatible con 50/60Hz.

Clase de aislamiento: Determina la resistencia al calor y la confiabilidad de funcionamiento a largo plazo del transformador; los tipos comunes son clase B, clase F o clase H.

Grupo de conexión: Como I/I monofásico, Dyn11 trifásico, etc., debe coincidir con el sistema.

Requisitos personalizados: Si se necesita un grifo, un devanado múltiple, una capa de blindaje especial, etc.
