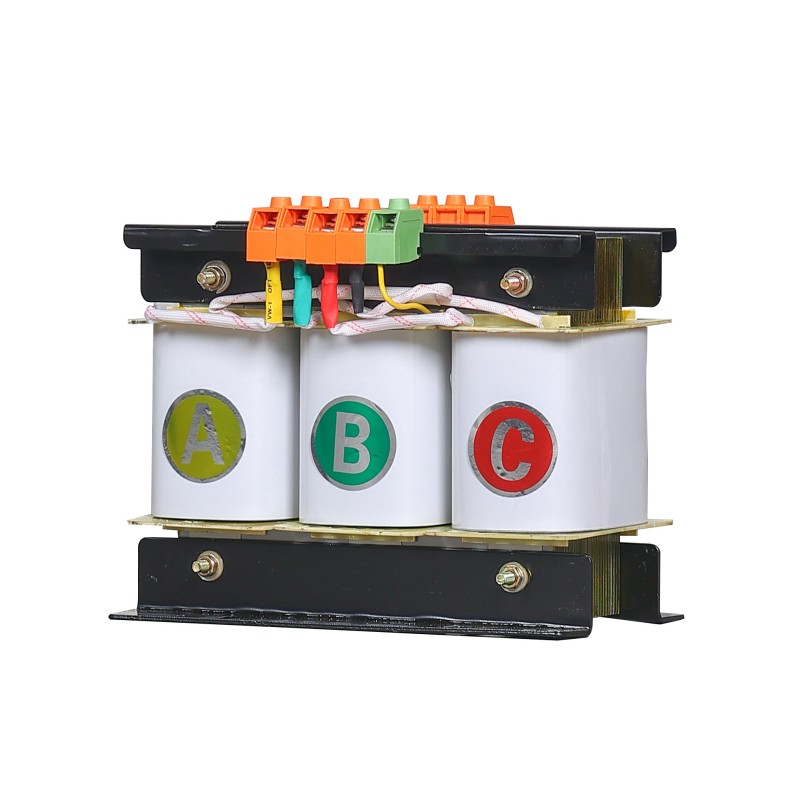

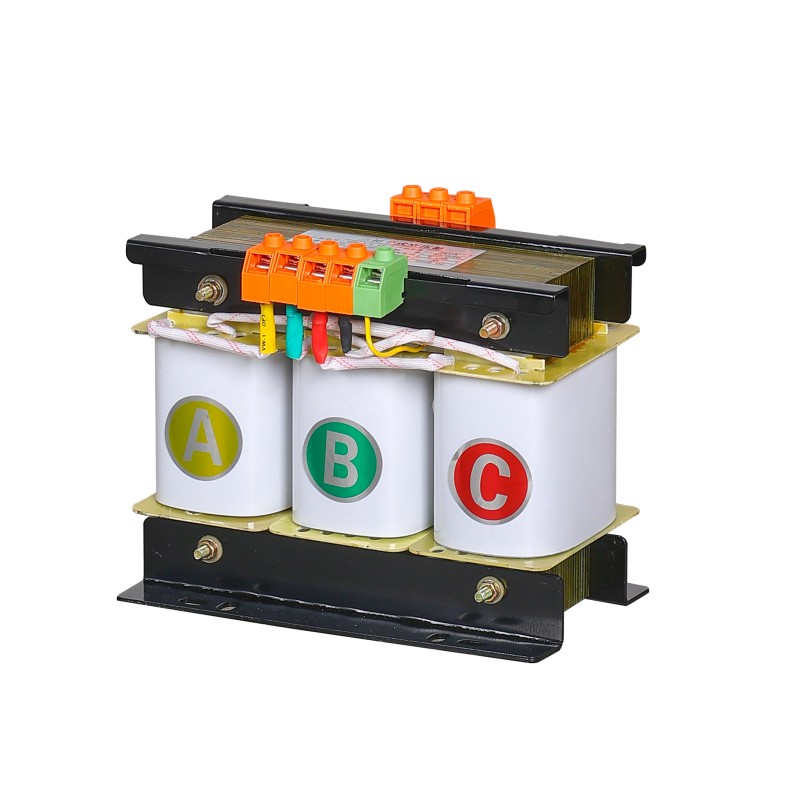

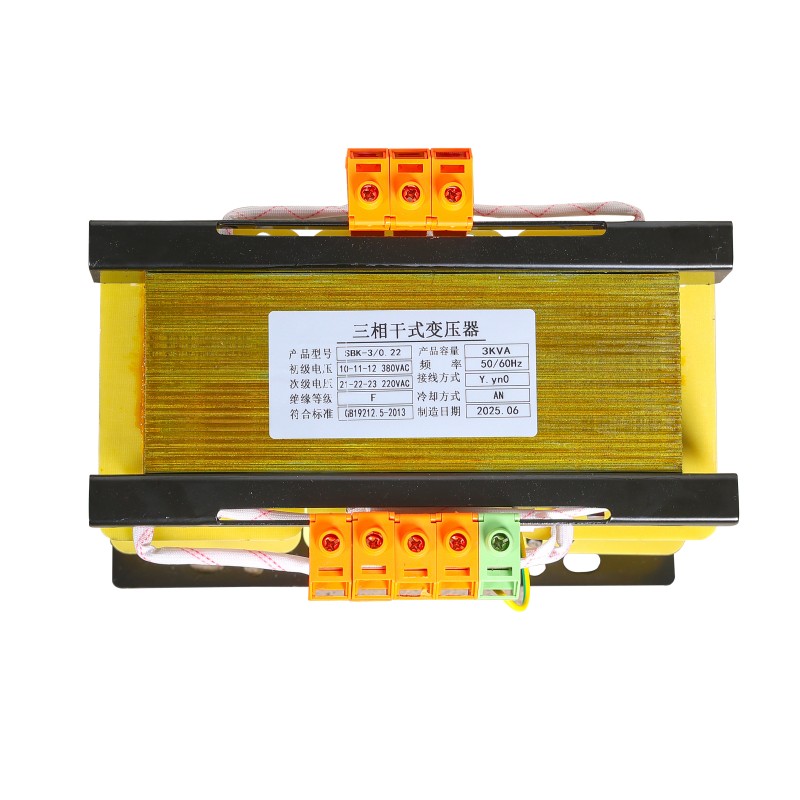

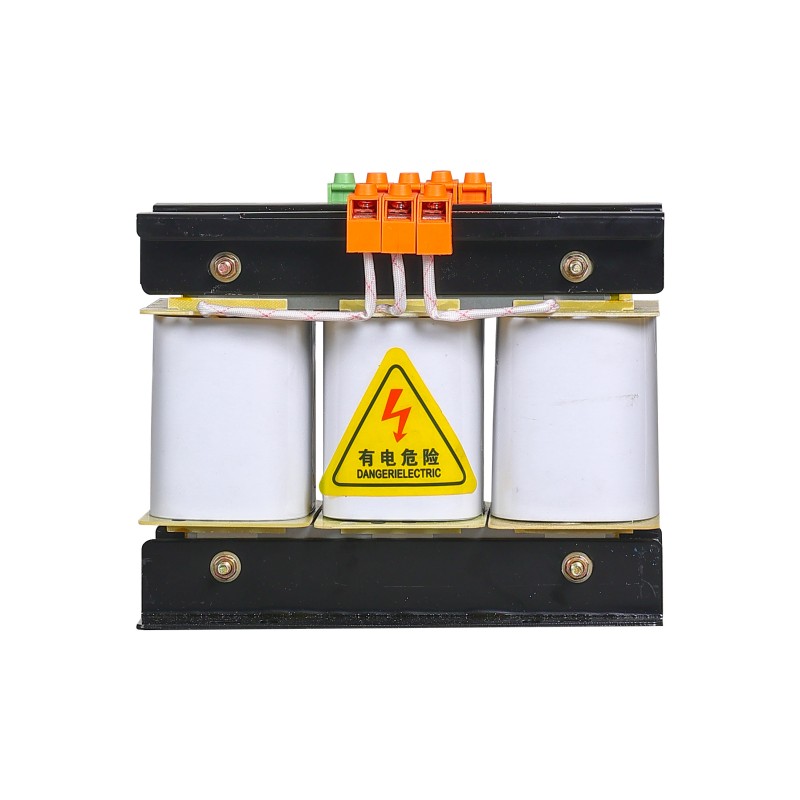

Transformador de alta precisión SBK

El transformador de alta precisión SBK es una solución de primer nivel que proporciona un suministro de energía pura y estable a nivel de laboratorio para investigaciones de vanguardia, instrumentos de precisión y cargas industriales exigentes. El valor fundamental del transformador de alta precisión SBK radica en lograr un rendimiento eléctrico extraordinario: la precisión de la regulación de voltaje puede alcanzar ±0,5% o incluso más.

Su tiempo de respuesta dinámica es tan rápido como el nivel de milisegundos y, a través de múltiples blindajes y un diseño de armónicos ultrabajos, la tasa de distorsión de la forma de onda de salida (THD) se puede suprimir por debajo del 1 %, aislando eficazmente la interferencia de la red.

El transformador de alta precisión SBK integra una topología de compensación de múltiples etapas, lo que garantiza la máxima estabilidad de voltaje desde sin carga hasta con carga completa. El diseño de confiabilidad de nivel industrial y su amplia adaptabilidad ambiental lo convierten en un equipo de energía fundamental para garantizar el funcionamiento correcto de equipos clave en la fabricación de semiconductores, calibración metrológica, imágenes médicas de alta gama y pruebas de defensa, entre otros campos.

¿Cómo seleccionar un transformador de alta precisión SBK?

1. Determinar la carga y la capacidad total.

Enumere todos los equipos de precisión alimentados por el transformador de alta precisión SBK, como espectrómetros, microscopios electrónicos, estándares de medición, fuentes de alimentación analógicas con chip ADC/DAC de alta gama, etc.

Calcule la capacidad: Sume los valores VA en estado estacionario de todas las cargas y reserve un margen suficiente para las cargas inductivas (se recomienda que la capacidad total sea 1,3-1,5 veces la suma total en estado estacionario). Asegúrese de confirmar que el modelo estándar del transformador de alta precisión de la serie SBK tiene este nivel de capacidad.

2. Determinar el voltaje y la frecuencia.

Voltaje de entrada: Determinar de acuerdo con la red eléctrica del sitio (como 220 V monofásico, 380 V trifásico).

Voltaje de salida: debe coincidir exactamente con el voltaje de entrada nominal del equipo de carga (como 220 V ±0,5 %).

Frecuencia: 50Hz o 60Hz.

3. Confirme el método de instalación.

Confirme si el transformador de alta precisión SBK está instalado en un bastidor, colocado verticalmente o integrado en un chasis personalizado. Verifique las dimensiones externas y el peso.

Condiciones de enfriamiento: El transformador tiene alta eficiencia, pero aún hay pérdidas. Asegúrese de que el lugar de instalación tenga buena ventilación y reserve espacio de refrigeración por aire forzado si es necesario.

Parámetros ambientales: confirme si la temperatura, la humedad y la limpieza del entorno de instalación están dentro del rango permitido especificado en la hoja de especificaciones del producto.

Protección y fallas de transformadores de alta precisión SBK

1. Estados anormales

Fallos internos: cortocircuitos entre fases en devanados, cortocircuitos entre espiras, fallos de puesta a tierra monofásicos

Fallos externos: cortocircuitos entre fases en cables, fallos de puesta a tierra monofásicos en pasatapas.

2. Operaciones anormales

Sobrecorriente causada por cortocircuitos externos entre fases.

Sobrecorriente y sobretensión del punto neutro causadas por cortocircuitos externos monofásicos a tierra

Sobrecarga causada por exceder la capacidad nominal

3. Medidas de protección para fallas internas

Las fallas internas de los transformadores de alta precisión SBK generan arcos y altas temperaturas, que dañan rápidamente el aislamiento y los devanados. La protección principal es el "disparo instantáneo".

Inmediatamente (generalmente <30 ms), emita instrucciones de disparo para cortar todas las fuentes de alimentación en los lados de entrada y salida de los transformadores de alta precisión SBK. Esta es la protección más básica y rápida para proteger el propio transformador.

El sensor Pt100 preenterrado en el punto caliente del devanado de los transformadores de alta precisión SBK coopera con el controlador de temperatura inteligente para emitir una alarma cuando la temperatura excede el límite y dispararse cuando se alcanza la temperatura peligrosa.

4. Medidas de protección para fallas externas

Cuando la corriente de cortocircuito excede el umbral alto establecido, el disyuntor se dispara instantáneamente (<100 ms), cortando rápidamente el cortocircuito severo cerca de la fuente.

Supervise la suma vectorial de corrientes trifásicas (corriente de secuencia cero), detecte con sensibilidad fallas de conexión a tierra monofásicas de casquillos o cables y emita una alarma o dispare de acuerdo con el valor establecido.

5. Medidas de protección para operaciones anormales

El propio sistema estabilizador de voltaje del transformador es la primera línea de defensa, pero cuando el lado de la fuente de alimentación es anormal, el dispositivo de protección debe actuar como respaldo y dispararse cuando el voltaje se excede severamente.
