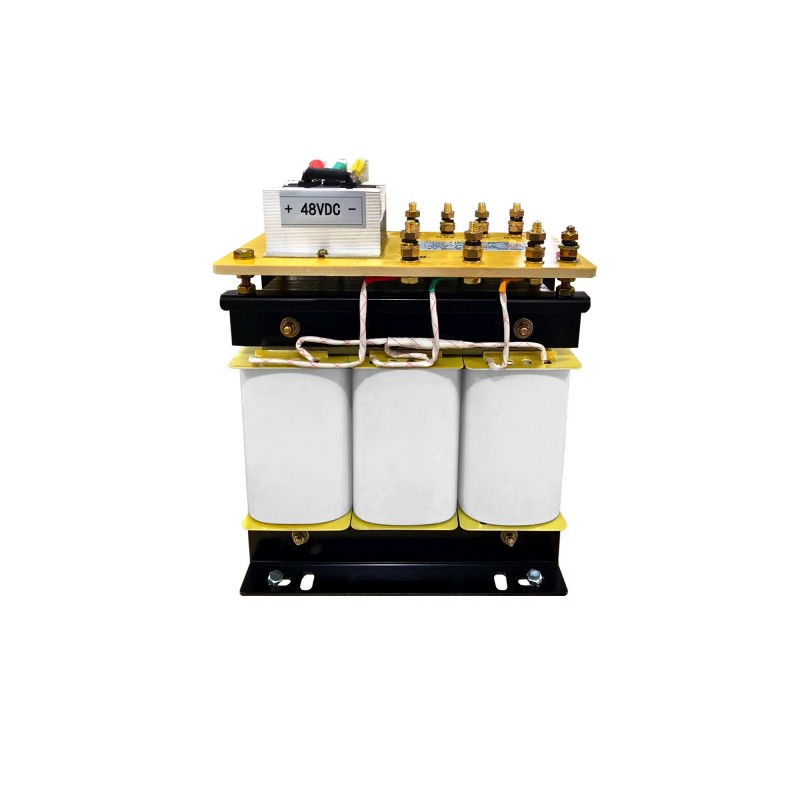

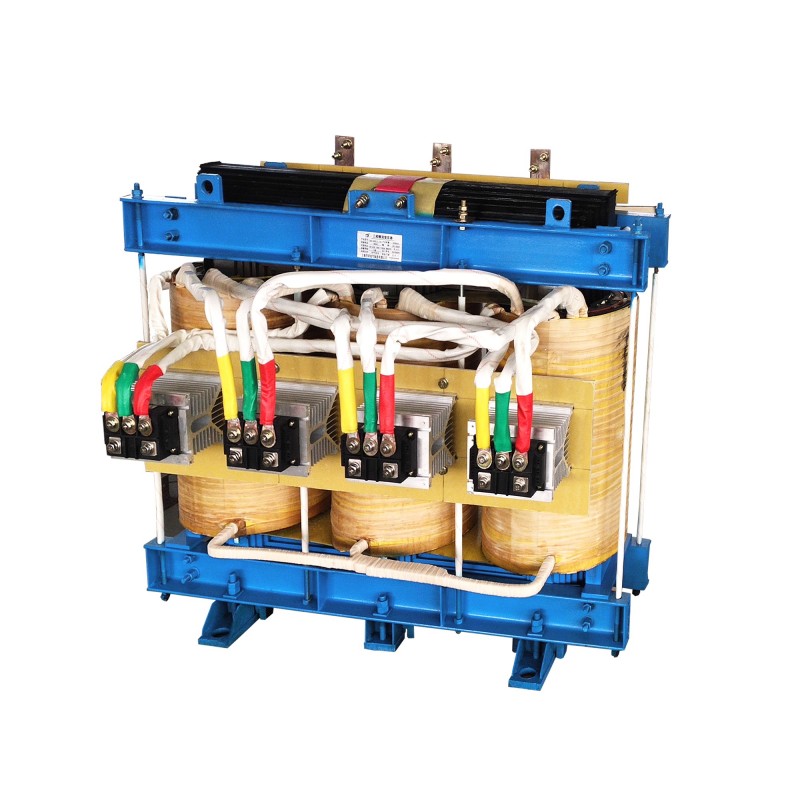

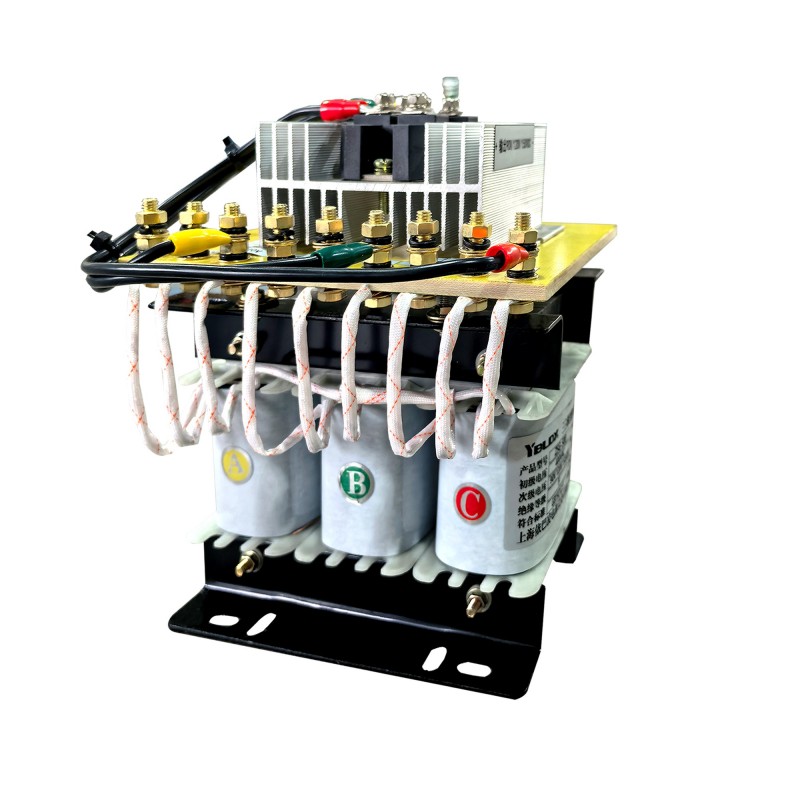

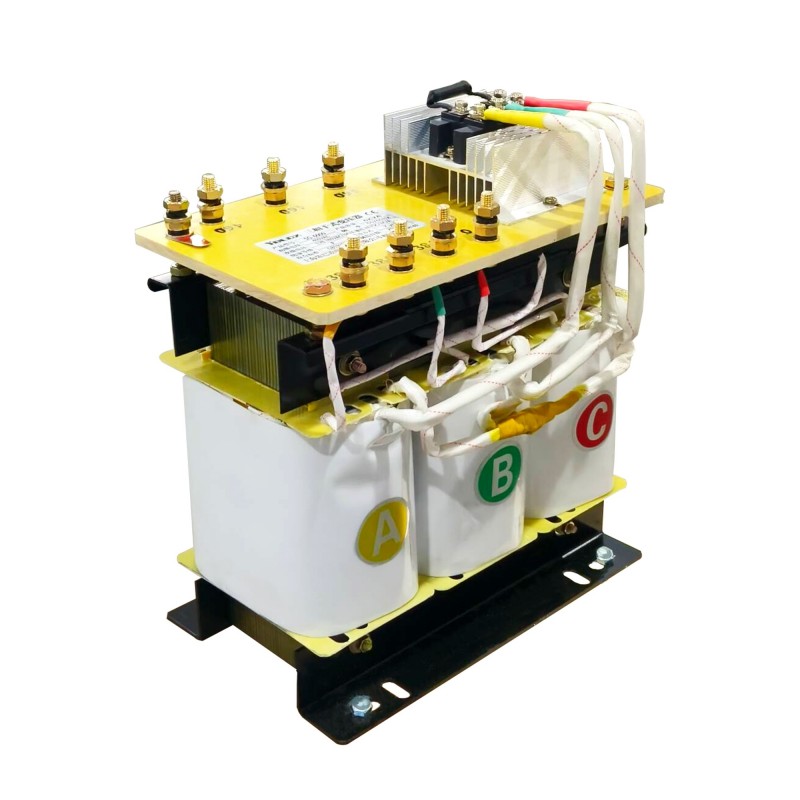

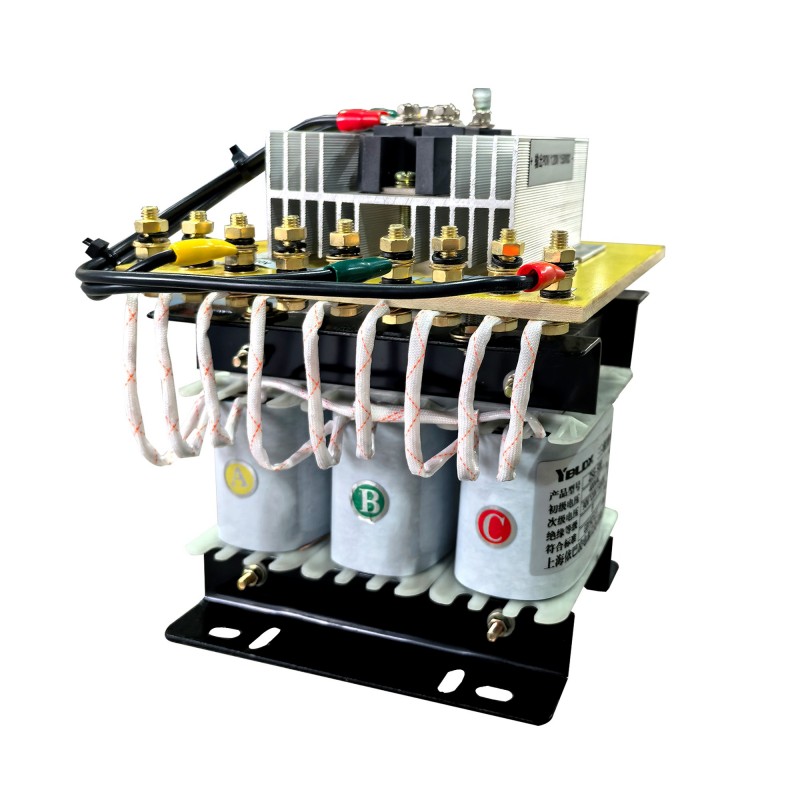

Transformador seco trifásico ZSG

El transformador seco trifásico ZSG es un dispositivo que convierte la energía de la red en la energía requerida por los rectificadores y se usa ampliamente en diversos campos industriales. Su función principal es convertir energía de CA en energía de CC, y el transformador es adecuado para una variedad de escenarios de aplicación, incluida la carga de baterías, electrólisis electroquímica y fuentes de alimentación de rectificadores industriales en general, etc.

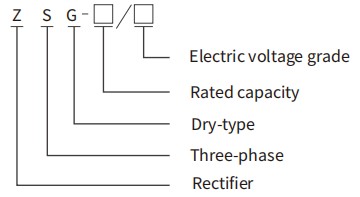

Números de modelo y sus significados.

Condiciones normales de funcionamiento

Para garantizar que los transformadores trifásicos de tipo seco ZSG operen de manera segura, estable y eficiente dentro de su vida útil diseñada, el entorno de instalación y operación de estos transformadores debe cumplir estrictamente una serie de condiciones límite claras.

En términos de condiciones climáticas, el límite superior de la temperatura del aire alrededor no debe exceder los +40 ℃, la temperatura promedio dentro de 24 horas debe controlarse por debajo de +30 ℃ y la temperatura mínima no debe ser inferior a -5 ℃.

Al mismo tiempo, la humedad relativa de la atmósfera debe ser ≤50 % a +40 ℃, se debe permitir que la humedad relativa promedio mensual máxima en el mes más húmedo alcance el 90 %, pero se debe garantizar que la temperatura mínima promedio mensual sea de +25 ℃ para evitar la condensación dañina en la superficie.

En términos de condiciones geográficas, el lugar de instalación de los transformadores de núcleo trifásico ZSG normalmente no debe exceder una altitud de 2000 metros. Si se supera este límite, se deberá reducir y reforzar adecuadamente la capacidad y el aislamiento.

El rango de desviación de estado estable permitido del voltaje de la fuente de alimentación de entrada es ±5% del valor nominal para evitar el riesgo de sobreexcitación del núcleo.

Además, los transformadores deben colocarse en un lugar sin vibraciones ni golpes severos, con una base sólida y buena ventilación, y lejos de polvos corrosivos, conductores o gases inflamables y explosivos.

Estas condiciones juntas forman el marco medioambiental básico para un funcionamiento fiable. Cualquier desviación de estas condiciones puede acelerar el envejecimiento del aislamiento, aumentar las pérdidas o provocar fallos. Por lo tanto, antes de la selección y ubicación, se debe evaluar y confirmar completamente.

El núcleo del transformador seco trifásico ZSG

El núcleo del transformador seco trifásico ZSG es un sofisticado sistema electromagnético y mecánico diseñado para entornos industriales hostiles. Se compone principalmente de cuatro componentes funcionales.

Sistema de circuito magnético: la base para la transmisión de energía, utilizando láminas de acero de silicio orientado laminadas en frío de alta calidad y alta permeabilidad magnética que se apilan de manera escalonada para formar un núcleo trifásico de tres columnas. Esto garantiza un funcionamiento eficiente y con bajas pérdidas.

sistema de circuito: el cuerpo principal para la conversión de energía. Los devanados de alto y bajo voltaje generalmente se enrollan con una lámina de cobre libre de oxígeno T2 o un alambre de cobre plano y se someten a un proceso de impregnación de presión al vacío (VPI), donde se impregnan y curan con resina resistente a altas temperaturas para formar una estructura integrada sólida, a prueba de humedad y conductora de calor.

Esta es la clave para permitir que el transformador seco trifásico ZSG maneje cargas de impacto.

Sistema de aislamiento y disipación de calor.: la garantía de un funcionamiento fiable. El aislamiento entre capas y entre vueltas compuesto de DMD, Nomex, etc. resistente a altas temperaturas, junto con las vías de aire de refrigeración y los dispositivos de refrigeración por aire forzado dentro de los devanados, trabajan juntos para garantizar que se controle el aumento de temperatura.

Protección mecánica final y sistema de cableado.: proporciona protección a través de una carcasa de placa de acero recubierta de plástico y realiza conexiones eléctricas confiables a través de terminales de cobre o barras colectoras con alta capacidad de transporte de corriente.

Preguntas frecuentes

P: ¿Cómo es el tiempo de entrega?

R: Por lo general, pasarán unos 30 días después de que se confirme el pedido.

P: ¿Aceptaría utilizar nuestro logotipo?

R: Si hay buena cantidad, no hay ningún problema en hacer OEM.

P: ¿Ofrecen la válvula de drenaje externa y el muestreador con caja con cerradura?

R: Estamos comenzando a agregar más y más unidades en stock nuevas que tienen válvula de drenaje externa y muestreador con caja con cerradura, así como medidores externos en caja con cerradura por motivos de seguridad.

P: ¿Cuánta garantía?

R: 24 meses, proporcione piezas dañadas por causas no humanas dentro de un año.

P: ¿Es usted una empresa comercial o un fabricante?

R: Somos una fábrica de fabricación.
