¿Qué es el regulador de voltaje de contacto trifásico TSGC2?

Algunos trabajos no se pueden realizar con un estabilizador automático

Un estabilizador de voltaje hace una cosa: mantiene estable la salida. No importa lo que haga la red, la salida permanece igual.

Pero a veces no quieres "estable". Quieres "ajustable".

La puesta en servicio del equipo necesita una rampa lenta desde cero voltios. El arranque suave del motor requiere aumentos escalonados de voltaje. Las pruebas dieléctricas de laboratorio necesitan diferentes condiciones de voltaje. Las pruebas de envejecimiento requieren que los productos ciclen entre 180 V y 240 V, una y otra vez.

Los estabilizadores automáticos no pueden hacer nada de eso. Se fijan en un voltaje y se niegan a ceder.

El regulador de voltaje de contacto trifásico TSGC2 está diseñado exactamente para estos trabajos.

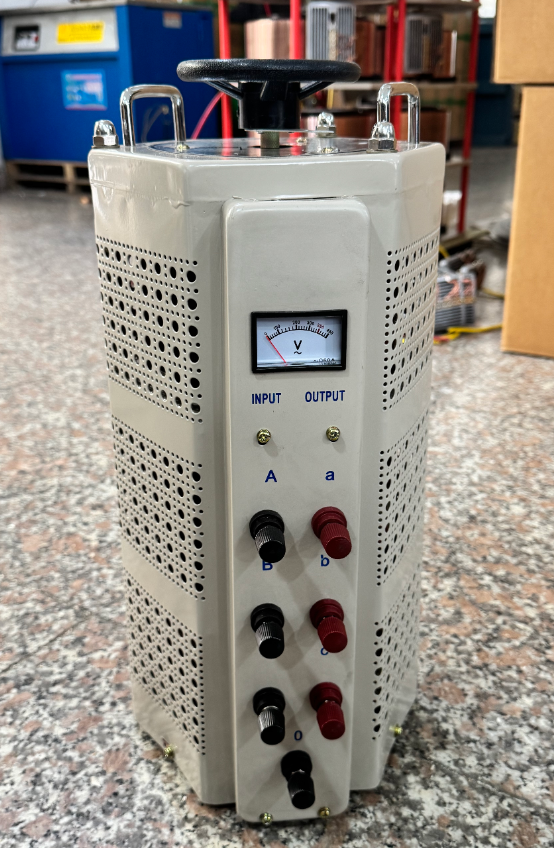

El TSGC2 es un regulador de voltaje de tipo contacto manual trifásico, esencialmente un autotransformador ajustable.

Aliméntelo con una entrada trifásica de 380 V y obtendrá una salida continuamente ajustable de 0 V a 430 V. Sin pasos, sin golpecitos, sin saltos. Gire el volante y el voltaje seguirá: suave, continuo, lineal.

No es un dispositivo electrónico. Sin chips, sin programas, sin actualizaciones de firmware. Sólo un transformador, un volante y un juego de escobillas de carbón. Tan simple como parece y tan confiable como parece.

CómoRegulador de voltaje de contacto trifásico TSGC2Obras

El TSGC2 utiliza un núcleo toroidal con bobinas enrolladas uniformemente. Tres reguladores monofásicos están conectados en configuración de estrella (Y), con los portaescobillas montados en un eje común.

El principio de funcionamiento es sencillo: girar el volante, cambiar la relación de vueltas.

He aquí cómo:

Paso 1: gira la rueda.

El operador gira el volante, que hace girar el eje central.

Paso 2: los pinceles se mueven.

Tres portaescobillas en el eje giran juntos, deslizando las escobillas de carbón por la superficie pulida de los devanados.

Paso 3: cambios en la relación de vueltas.

A medida que las escobillas se mueven a diferentes posiciones, el número de vueltas efectivas cambia y el voltaje de salida cambia con ellas.

Paso 4: ajuste de voltaje.

¿Quieres 220V? Gira hacia esa posición. ¿Quieres 380V? Gira un poco más. Suave, continuo, sin saltos.

Sin lógica de control complicada. No hay parámetros que configurar. Lo giras y te da exactamente lo que pides.

Características que realmente importan

Forma de onda limpia

El diseño del autotransformador significa que la forma de onda de salida coincide exactamente con la entrada, sin distorsión adicional. Para pruebas, calibración y experimentos de precisión, la energía limpia es importante.

Alta eficiencia

Los autotransformadores tienen bajas pérdidas. La eficiencia suele situarse por encima del 98%. Incluso a alta potencia, no desperdicia energía.

Compacto y ligero

En comparación con un transformador de aislamiento de la misma capacidad, el autotransformador utiliza menos material, ocupa menos espacio y pesa menos. Más fácil de mover, más fácil de instalar.

Fuerte capacidad de sobrecarga

Puede manejar sobrecargas momentáneas sin dispararse ni apagarse.

Construido para operación continua

Sin componentes electrónicos frágiles. Refrigeración por aire natural. Ejecútelo todo el día si es necesario.

Sencillo de mantener

Las escobillas de carbón son las únicas piezas de desgaste. Cuando estén gastadas, reemplácelas: no hay placas de circuito que solucionar problemas, ni firmware que reinstalar.

Dónde esRegulador de voltaje de contacto trifásico TSGC2¿Usado?

El TSGC2 se utiliza dondequiera que sea necesario un ajuste manual de voltaje trifásico.

Laboratorios e investigación.

Puesta en marcha de equipos, pruebas de voltaje, experimentos de rigidez dieléctrica, demostraciones didácticas. Si necesita aumentar el voltaje desde cero, esta es la herramienta estándar.

Producción industrial

Pruebas de arranque suave de motores, pruebas de envejecimiento de productos, ajuste de voltaje de línea de producción. Química, metalúrgica, instrumentación, maquinaria, industria ligera: todas lo utilizan.

Reparación y puesta en marcha de equipos.

Cuando encienda un equipo reparado por primera vez, aumente el voltaje lentamente desde cero hasta el valor nominal, mucho más seguro que aplicarle el voltaje máximo inmediatamente.

Atenuación, calefacción, control de velocidad.

Atenuación de iluminación de escenario, control de potencia del elemento calefactor, ajuste de velocidad del motor pequeño.

Instalaciones públicas

Pantallas LED, equipos de transmisión, sistemas de comunicación, fuentes de alimentación para equipos de prueba electrónicos.

Cómo elegir el correcto

Dos cosas importan más: la capacidad (kVA) y el rango de voltaje de salida.

Capacidad: suma la potencia total de todo lo que estás conectando y luego deja espacio para el margen. Los motores y compresores consumen una alta corriente de arranque: el tamaño es generoso.

Las capacidades estándar del TSGC2 oscilan entre 1,5 kVA y 45 kVA. Tamaños comunes: 3kVA, 6kVA, 9kVA, 15kVA, 20kVA, 30kVA. ¿No estás seguro de cuál encaja? Envíe su lista de equipos a ventas de Yibaling; ellos lo ayudarán a dimensionarlo.

Rango de voltaje de salida: los modelos estándar aceptan una entrada de 380 V y entregan una salida de 0 V a 430 V. Si necesita una salida mayor (por ejemplo, 0 500 V o 0 600 V), hay versiones personalizadas disponibles.

¿Manual o motorizado? – El TSGC2 es manual: gira el volante. Si necesita control remoto o ajuste automático, hay versiones motorizadas disponibles bajo pedido.

Frecuencia: compatible con 50 Hz/60 Hz. También funciona para equipos de exportación.

Entorno de instalación: instalación interior, bien ventilada, libre de gases corrosivos y polvo pesado.

Cómo esRegulador de voltaje de contacto trifásico TSGC2¿Diferente a un Estabilizador Automático?

Esto surge mucho. Aquí está la respuesta corta:

Estabilizadores automáticos (como TNS, SBW): cuando el voltaje de entrada fluctúa, se ajustan solos, manteniendo estable la salida automáticamente. No tienes que hacer nada.

Regulador de contacto TSGC2: No importa si la entrada fluctúa. Cualquiera que sea el voltaje de salida que desee, gire el volante a esa posición. Hace lo que usted le dice que haga, no lo que decide por sí solo.

Uno "se autoestabiliza". Un "ajuste manual". Diferentes trabajos, diferentes herramientas, no se reemplazan entre sí.

Pensamientos finales

El regulador de voltaje de contacto trifásico TSGC2 no es de alta tecnología. Sin chips, sin pantallas, sin conexión a internet.

Es un giro manual, el voltaje sigue a la herramienta: simple y directo.

Pero en laboratorios, bancos de pruebas, salas de envejecimiento, talleres de reparación (dondequiera que necesite voltaje controlado por humanos, comenzando desde cero y aumentando lentamente), sigue siendo la herramienta más sencilla y confiable para el trabajo. Algunos trabajos necesitan automatización. Algunos trabajos necesitan un volante.
