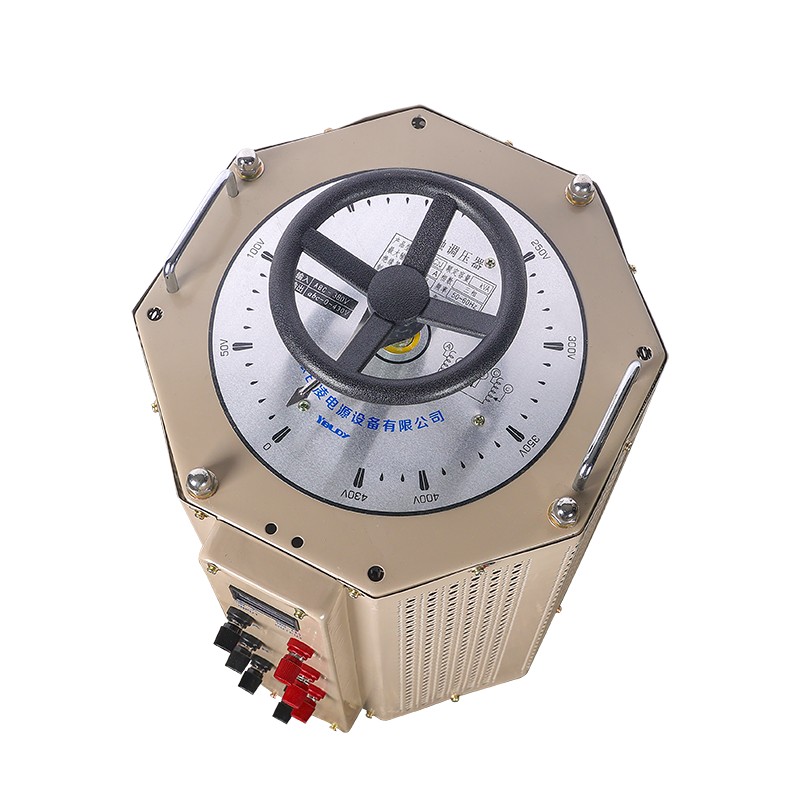

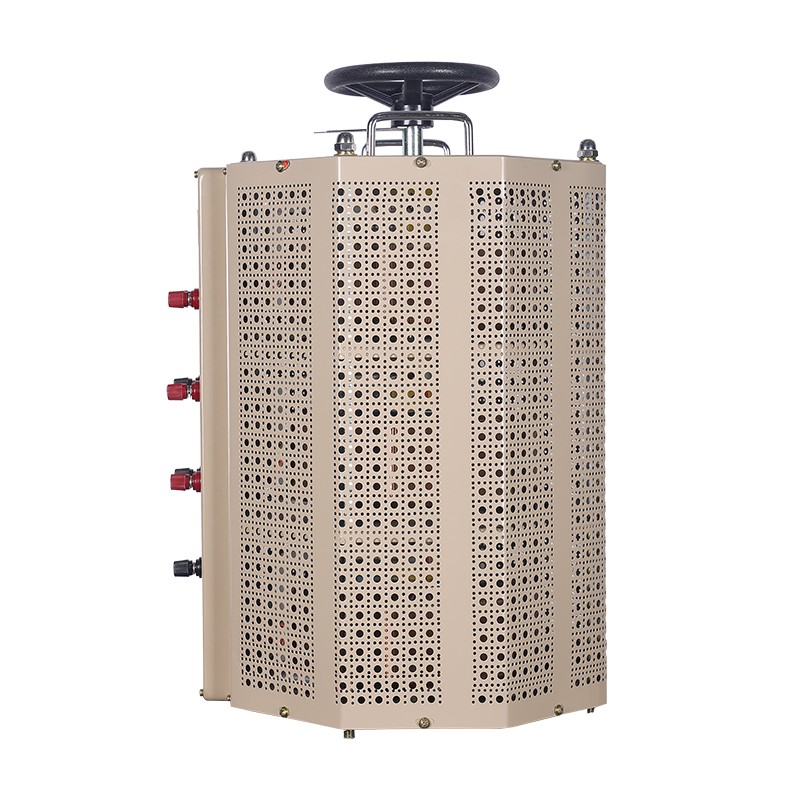

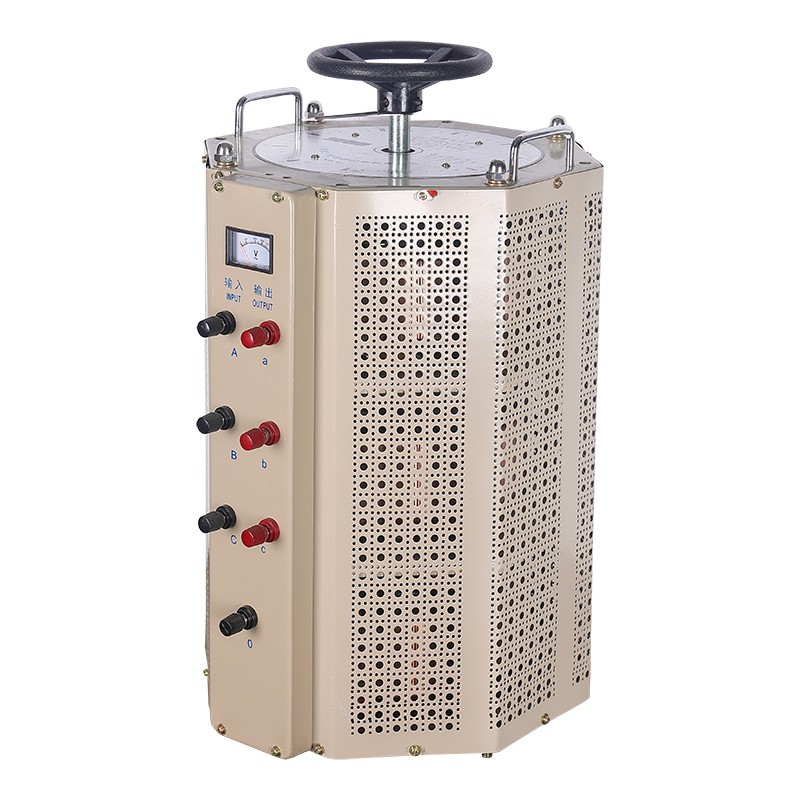

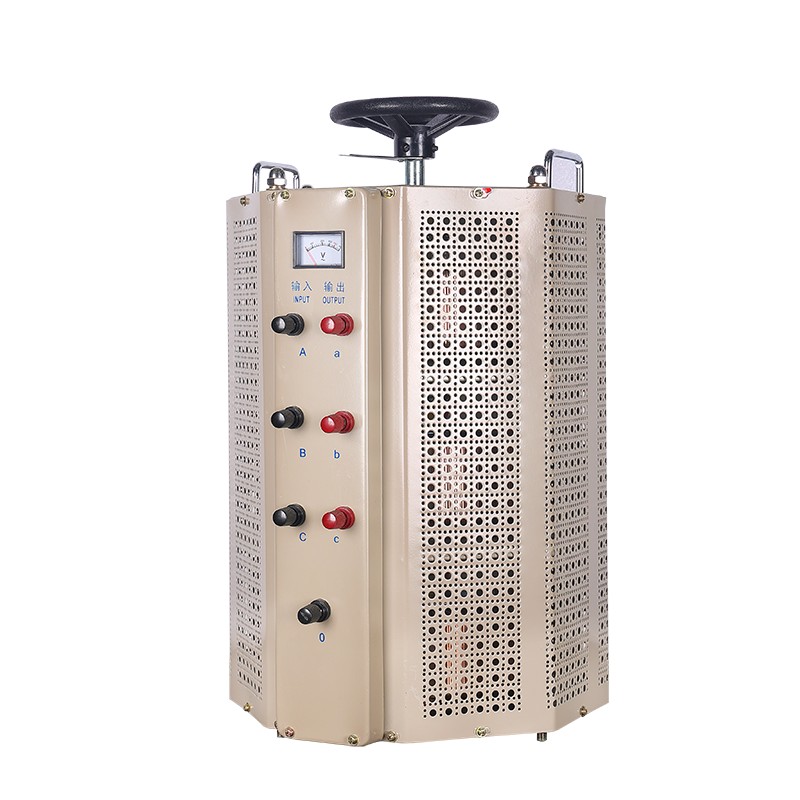

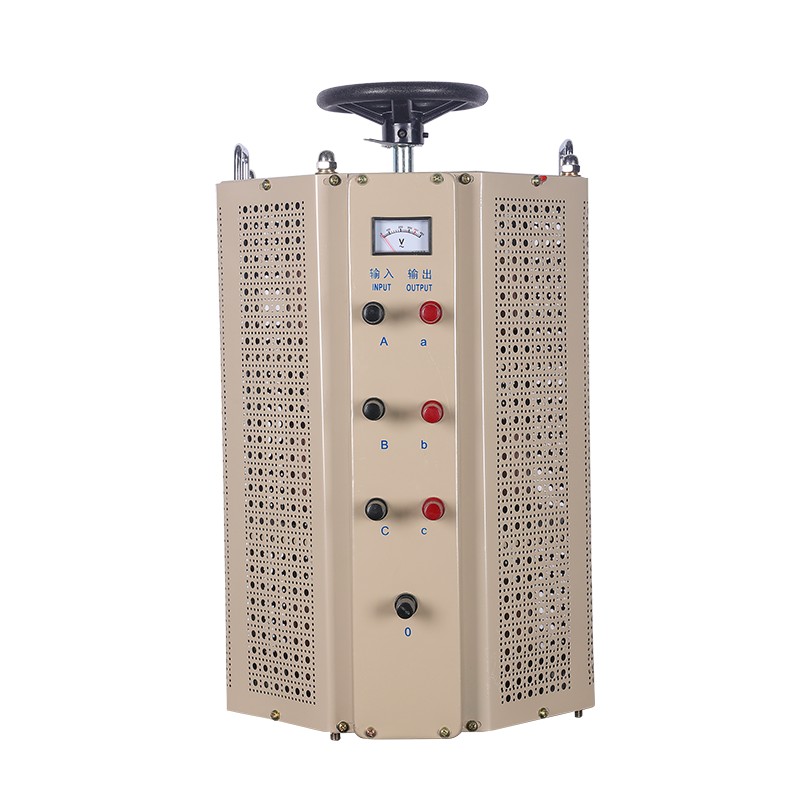

Regulador de voltaje tipo contacto TSGC2

Como fabricante y proveedor profesional, el regulador de voltaje tipo contacto TSGC2 de Yibaling es un transformador regulador de voltaje autoacoplado, presenta forma de onda sin distorsión, tamaño pequeño, peso liviano, alta eficiencia, fácil operación y confiabilidad a largo plazo.
Puede aplicarse ampliamente en industrias como la ingeniería química, la metalurgia, la instrumentación, la fabricación mecánica y eléctrica, la fabricación de la industria ligera y experimentos científicos para lograr propósitos como alto voltaje, control de temperatura, regulación de velocidad, control de iluminación y control de potencia. Y es una fuente de alimentación ideal para regular el voltaje de CA.

Material del núcleo

La combinación de materiales del núcleo del regulador de tipo contacto TSGC2 (cepillos de grafito especiales, anillos de cobre recubiertos y finamente molidos y láminas de acero al silicio laminadas en frío) constituye los tres pilares físicos de su arquitectura clásica de regulación de voltaje manual. La selección de cada material corresponde directamente a la realización de una actuación clave.

1. La base del circuito magnético: Núcleo de chapa de acero al silicio laminada en frío

Esta no es una lámina de acero al silicio ordinaria; Se trata de una lámina de acero al silicio orientado laminada en frío de alta calidad con un claro valor de pérdida (W/kg) y alta permeabilidad magnética (como la serie 30Q130). Se estampa en forma de anillo y luego se apila de manera escalonada para formar un circuito magnético cerrado eficiente de baja resistencia magnética y baja pérdida de corrientes parásitas. Esto garantiza que durante el proceso de regulación, la pérdida sin carga y el calentamiento del propio núcleo se controlen a un nivel bajo, proporcionando una base de conversión de energía silenciosa y de alta eficiencia para todo el dispositivo.

2. Núcleo conductor y deslizante: anillo de cobre finamente rectificado y recubierto y cepillos especiales de grafito.

Este es el par de fricción clave para lograr una regulación de voltaje suave, estable y con bajas pérdidas.
Anillo de cobre: La parte expuesta del devanado como pista deslizante, no simplemente pulida. Debe someterse a un torneado y pulido precisos para lograr un acabado superficial similar a un espejo (valor Ra generalmente ≤ 0,8 μm) y luego someterse a un baño de plata o un tratamiento de estaño grueso. El recubrimiento no solo reduce la resistencia de contacto e inhibe la oxidación, sino que también su naturaleza suave puede combinar mejor con el cepillo, logrando una regulación de voltaje casi continua y con bajo nivel de chispas.
Cepillos especiales de grafito.: Esta no es una escobilla de carbón común, sino un material compuesto de grafito metálico con grafito de alta pureza como base y polvo de cobre o polvo de plata impregnado. Esta fórmula garantiza su excelente autolubricación (reduciendo la fricción y el desgaste), alta conductividad (reduciendo la caída de presión de contacto y la pérdida de calor) y un coeficiente de fricción estable. Su dureza y elasticidad están especialmente diseñadas para asegurar la presión de contacto evitando rayaduras en el anillo de cobre.

3. La sinergia de estructura, conductores y aislamiento.

Conductor de bobinado: Utilice alambre de cobre esmaltado electrolítico con una pureza de ≥ 99,95 % para garantizar una baja resistencia y una alta capacidad de transporte de corriente.
Soporte mecanico: Utilice una placa de acero laminada en frío Q235 con un espesor de ≥ 1,5 mm, plegada y soldada en un marco, proporcionando soporte mecánico estable y posicionamiento del bobinado.
Sistema de aislamiento: Utilice película de poliéster (PET), papel de mazorca de maíz o papel aislante DMD para un aislamiento confiable entre las capas de bobinado y a tierra, con grados de aislamiento típicamente de nivel B (130 °C) o superior para garantizar la seguridad eléctrica. En resumen, el diseño clásico del regulador de tipo contacto TSGC2 integra esencialmente un circuito magnético eficiente (lámina de acero al silicio), un contacto deslizante ideal (anillo de cobre recubierto + cepillo de grafito compuesto) y una estructura de aislamiento confiable mediante un procesamiento preciso. Esta combinación de materiales logra un excelente equilibrio entre costo, confiabilidad y rendimiento, lo que la convierte en una solución duradera en laboratorios, control industrial y situaciones que requieren una regulación manual de voltaje fino. La suavidad de la sensación de regulación de voltaje, la estabilidad de salida y la vida útil están directamente determinadas por el grado y la precisión del procesamiento de los materiales centrales y su procesamiento.

La función del regulador de voltaje de tipo contacto TSGC2

El regulador de voltaje de tipo contacto TSGC2 es un dispositivo de regulación de voltaje manual basado en principios electromagnéticos y mecánicos puros. Elfunción centrales proporcionar una fuente de alimentación de CA continua, suave, linealmente ajustable e intuitivamente controlable.
Al girar el volante para hacer que los cepillos de grafito especiales se deslicen sobre el devanado de cobre en forma de anillo finamente molido y chapado, este regulador de voltaje puede lograr una regulación de voltaje continua desde 0 V hasta el valor nominal (como 0-250 V o 0-430 V) y proporcionar una indicación intuitiva a través del dial de escala mecánico conectado coaxialmente, lo que permite al operador realizar ajustes precisos de voltaje.
Debido a la estructura conductora física pura (bobinado de cobre + escobillas), tiene una fuerte capacidad de sobrecarga instantánea y puede generar ondas sinusoidales puras y sin distorsiones.
Elaplicación típicadel regulador de voltaje tipo contacto TSGC2 es como una fuente de alimentación ajustable manualmente en laboratorios, talleres o líneas de producción, utilizada para depuración de equipos, pruebas de carga, arranque de motores por fases o demostraciones de enseñanza.
Sin embargo, se debe indicar claramente que este producto no es un estabilizador de voltaje automático: cuando el voltaje de entrada o la carga cambian, el voltaje de salida fluctuará y requerirá intervención manual para su reajuste.
Al mismo tiempo, el regulador de voltaje de tipo contacto TSGC2 generalmente no tiene funciones de protección electrónica y su cepillo es una pieza de desgaste que requiere un mantenimiento regular.
Por lo tanto, la esencia del regulador de voltaje de tipo contacto TSGC2 es una herramienta de ajuste manual de voltaje confiable, duradera y rentable, adecuada para situaciones donde se requiere un control manual preciso del voltaje o donde se soportan cargas de impacto, en lugar de usarse en sistemas que requieren estabilización automática de voltaje.
