Fuente de alimentación del circuito de control: no es algo en lo que tomar atajos

La capacidad de una máquina CNC para hacer su trabajo depende del husillo, las herramientas y los servos. Pero que funcione de manera confiable y sin errores a menudo depende de los componentes pequeños y sencillos: los PLC, relés, contactores y luces indicadoras.

La fuente de alimentación para estos circuitos de control no es algo en lo que pueda permitirse el lujo de hacer concesiones.

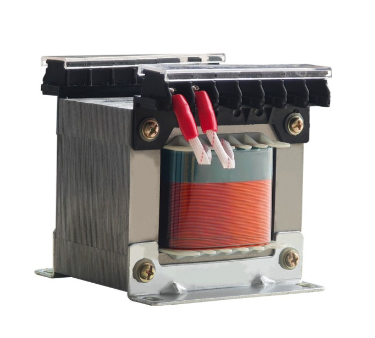

El transformador de control de máquinas herramienta de la serie JBK3 está diseñado específicamente para suministrar energía a los sistemas de control de máquinas herramienta y equipos de automatización. No acciona el motor del husillo principal ni alimenta las herramientas de corte. Su trabajo es alimentar el "cerebro" de la máquina, evitando que los PLC fallen, los contactores vibren y los datos de los sensores se desvíen.

¿Cuál es elTransformador de control de máquina herramienta JBK3r?

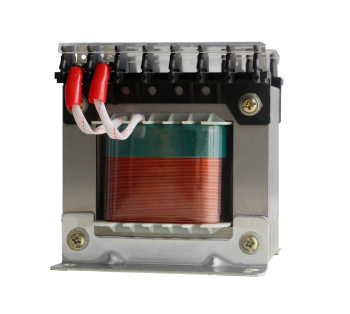

El transformador de control de máquina herramienta serie JBK3 es un transformador de control monofásico de tipo seco diseñado para circuitos CA 50 60 Hz con voltajes de entrada que no superan los 660 V. Reduce el voltaje de suministro principal a los niveles que los sistemas de control realmente necesitan: más comúnmente 220 V, 110 V, 36 V, 24 V, 12 V y 6 V.

No es un transformador de potencia. No soporta corrientes altas. Su trabajo es proporcionar energía estable y limpia para los circuitos de control, la iluminación local y las lámparas de señalización de los sistemas eléctricos de las máquinas herramienta.

Las capacidades varían desde 40 VA hasta 2500 VA: un pequeño transformador que respalda el funcionamiento estable de todo un sistema de control.

¿En qué se diferencia de un transformador normal?

Un transformador común simplemente "cambia el voltaje": independientemente de lo que entre, el voltaje sale de manera diferente. Eso es todo.

El JBK3 está diseñado específicamente para circuitos de control. Las diferencias son:

Aislamiento primario secundario completo: es un transformador de aislamiento verdadero, no un autotransformador. Las interferencias, sobretensiones y fugas del circuito principal no llegan al lado de control.

Múltiples devanados de salida: un transformador puede suministrar varios voltajes a la vez: 220 V para el PLC, 110 V para contactores y 24 V para luces indicadoras. Todo desde una sola unidad.

Diseño compacto: diseñado específicamente para la instalación en gabinetes de control; no ocupa espacio valioso.

Terminales seguros: opciones de conexión tipo engarzado y enchufable, con cubiertas de terminales a prueba de contacto.

Tecnología central: materiales sólidos, proceso sólido

Núcleo: Acero al silicio de grano orientado, laminado en frío, de alta calidad y con bajas pérdidas. Bajas pérdidas, bajo ruido, bajo aumento de temperatura.

Devanados: Conductores de cobre puro (aluminio disponible bajo pedido), clasificados para 180 °C, tensión soportada de 2500 V (con respecto a 5000 V).

Aislamiento: Materiales aislantes Clase H, tratados con impregnación al vacío (VPI), resistentes a la humedad, al polvo y a las vibraciones, lo que reduce significativamente los riesgos de rotura del aislamiento.

Cumplimiento de estándares: Diseñado con base en la tecnología Siemens de la década de 1980, el JBK3 cumple con VDE0551, IEC204 1, IEC439, GB5226.1 y otros estándares internacionales.

Dónde esTransformador de control de máquina herramienta JBK3¿Usado?

El JBK3 se encuentra en una amplia gama de aplicaciones:

Máquinas herramienta: máquinas CNC, centros de mecanizado, fresadoras, amoladoras, taladradoras: potencia del circuito de control de cualquier máquina.

Maquinaria industrial: Equipos de embalaje, máquinas de moldeo por inyección, maquinaria textil, imprentas.

Automatización industrial: sistemas de control PLC, paneles de relés, bobinas de contactores.

Iluminación local: luces de trabajo de máquinas, iluminación de mantenimiento e inspección.

Indicación de señal: indicadores de estado del equipo, luces de alarma.

Equipos importados: Máquinas herramienta de precisión, dispositivos médicos, instrumentación.

En resumen: allí donde las máquinas herramienta y los sistemas de automatización necesitan potencia de control, probablemente haya un JBK3 detrás.

Cómo elegir el correcto

Tres cosas importan: capacidad, voltaje y entorno de instalación.

Paso 1: determinar la capacidad

Sume la potencia total de todos los componentes de control (potencia de retención del contactor, consumo de PLC, luces indicadoras, sensores) y luego agregue un margen de seguridad del 30 al 50 %. No ajuste el tamaño demasiado: la corriente de irrupción cuando los contactores se cierran es significativamente mayor que la corriente de mantenimiento en estado estable.

Clasificaciones estándar: 40VA, 63VA, 100VA, 160VA, 250VA, 400VA, 630VA, 1000VA, 1600VA, 2500VA.

Paso 2: especificar voltajes

¿Necesita un voltaje no estándar? Hay opciones personalizadas disponibles.

Paso 3: considere el entorno de instalación

Pensamientos finales

El transformador de control de máquina herramienta JBK3 no es de alta tecnología. No tiene pantalla, no se conecta a Wi Fi, no aparece en los titulares.

Lo que hace es simple y esencial: suministra energía limpia y estable al sistema de control.

Para las fábricas que han estado luchando con fallas en los PLC, vibraciones de los contactores y paradas inexplicables de las máquinas, la diferencia es inmediata. El circuito de control se estabiliza y la máquina deja de funcionar mal.

La potencia del circuito de control no es algo en lo que se pueda tomar atajos. Energía estable significa máquinas estables.
