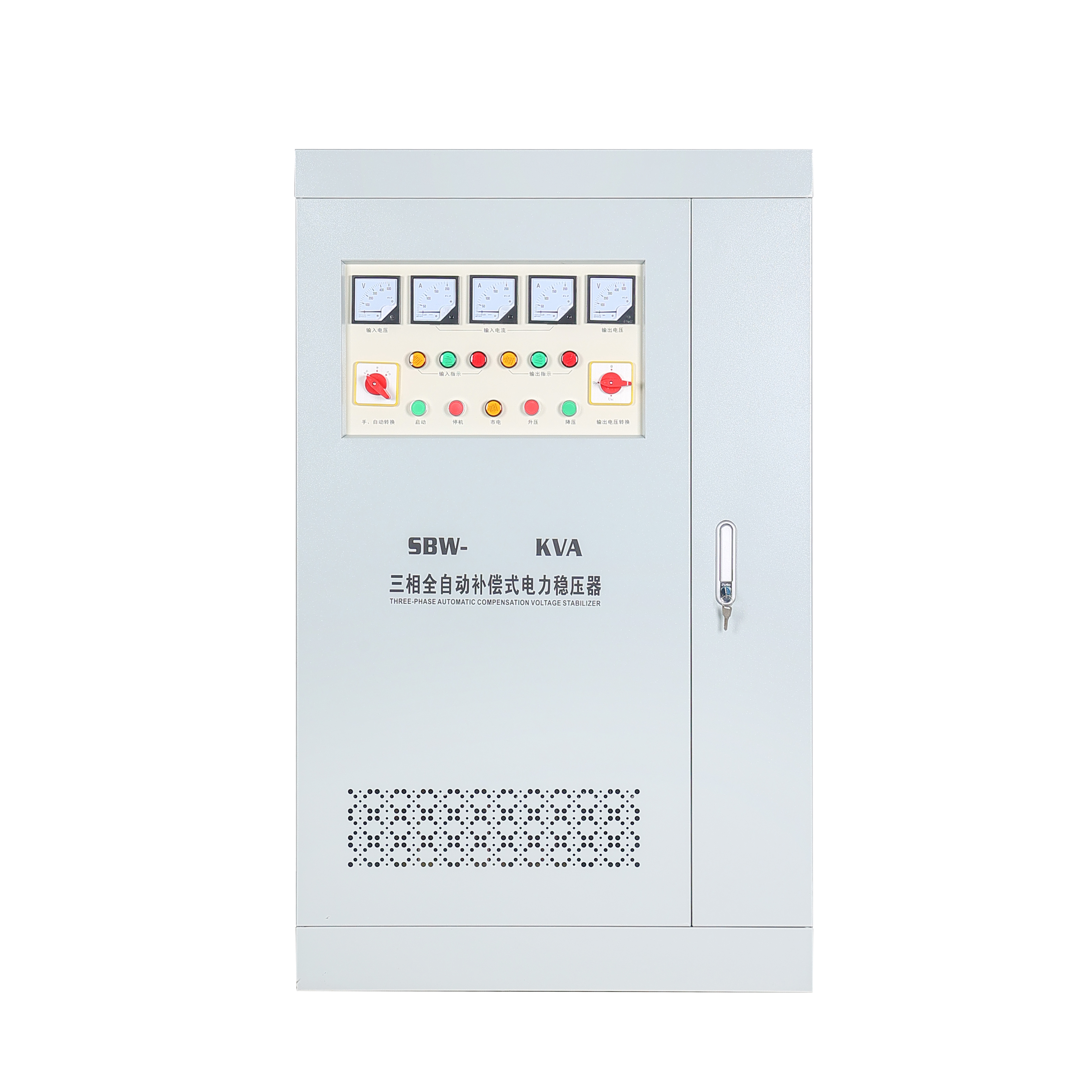

¿Qué es un servoestabilizador de voltaje SBW y por qué es importante?

Un servoestabilizador de voltaje SBW es un regulador de voltaje automático trifásico diseñado para aplicaciones industriales y comerciales donde la estabilidad del voltaje realmente importa.

No es sólo un protector contra sobretensiones o un simple acondicionador de energía. El SBW es un sistema electromecánico de circuito cerrado que vigila constantemente la tensión y la corrige sobre la marcha. Garantiza que los equipos sensibles obtengan energía estable y regulada, sin importar lo que esté haciendo la red.

¿Por qué importa eso?

Porque en los entornos industriales modernos los problemas de tensión no son sólo un inconveniente. Una caída de voltaje que dura 50 milisegundos puede apagar una máquina CNC, dañar datos en un servidor o provocar que se detenga una línea de producción. En industrias de alto valor como la fabricación de semiconductores, un solo evento de voltaje puede destruir productos por valor de miles de dólares.

El estabilizador SBW se encuentra entre el suministro de servicios públicos y la carga crítica, absorbiendo caídas de voltaje, sobretensiones y desequilibrios antes de que puedan afectar el equipo. Proporciona energía limpia y estable según demanda, no solo para el funcionamiento estándar, sino también para proteger maquinaria costosa de los costos ocultos de los problemas de calidad de la energía.

como unEstabilizador de voltaje servo SBWObras

El SBW funciona según el principio de compensación: un sistema de corrección de voltaje servoaccionado que funciona continuamente sin interrupción.

Paso 1: detección de voltaje

Un circuito de muestreo de alta precisión monitorea continuamente los voltajes de entrada y salida. Cuando la tensión de entrada fluctúa (debido a inestabilidad de la red o cambios de carga), el sistema de control detecta la desviación instantáneamente.

Paso 2: respuesta del servomotor

El circuito de control compara el voltaje medido con una referencia interna estable. Cuando el voltaje de salida aumenta o cae más allá del umbral preestablecido, un circuito de control de estado sólido energiza el servomotor. El motor acciona un mecanismo de cepillo a lo largo de un autotransformador continuamente variable: el "cerebro" que dirige la acción mecánica precisa.

Paso 3 – Corrección de voltaje

La escobilla de carbón móvil ajusta el voltaje que se alimenta al primario de un transformador elevador-reductor conectado en serie. Este transformador de compensación agrega voltaje (cuando la entrada es baja) o resta voltaje (cuando la entrada es alta). El efecto es una corrección suave y perfecta sin interrupción de la carga.

Paso 4: funcionamiento continuo en circuito cerrado

El sistema es completamente automático: muestrea, compara y ajusta en un bucle continuo. La velocidad de corrección suele ser inferior a 1 segundo para un cambio de voltaje de entrada del 10%, lo que garantiza que la salida se mantenga estable incluso cuando la red fluctúa dramáticamente.

El resultado: potencia estable y regulada entregada de forma continua, sin distorsión ni interrupción de la forma de onda.

Tipos comunes de estabilizadores SBW

Los estabilizadores SBW vienen en varias configuraciones para satisfacer diferentes requisitos de carga.

La serie SBW estándar, con capacidades de 10 kVA a 1600 kVA, rango de entrada de 304-456 V y salida de 380 V ±3 %, es la configuración más utilizada en aplicaciones industriales.

Por quéEstabilizadores de servovoltaje SBWAsunto

Porque una potencia "suficientemente buena" no lo es para la industria moderna.

Esto es lo que hace que el servoestabilizador SBW sea un componente crítico para operaciones sensibles a la energía:

1. Gran capacidad, alta eficiencia

Los estabilizadores SBW ofrecen más del 95% de eficiencia incluso a plena carga. Están diseñados para cargas a escala industrial (desde 10 kVA hasta más de 1600 kVA), lo que los hace adecuados para fábricas enteras, líneas de producción y protección de todas las instalaciones.

2. Distorsión de forma de onda cero

A diferencia de los reguladores electrónicos que pueden introducir armónicos, el SBW produce una forma de onda de salida idéntica a la de entrada, sin distorsión adicional. Esto es esencial para equipos sensibles donde la calidad de la energía afecta directamente el rendimiento.

3. Amplio rango de voltaje de entrada

Los modelos SBW estándar funcionan de 304 V a 456 V (380 V ±20 %), con versiones de voltaje ultrabajo disponibles para entornos de red débil. Pueden soportar las peores condiciones de la red sin perder la regulación.

4. Protección integral

Los estabilizadores SBW incluyen protección incorporada contra:

Sobretensión y subtensión

Sobrecorriente y cortocircuitos.

Pérdida de fase y secuencia de fase inversa.

Sobretemperatura y fallos mecánicos.

5. Regulación independiente trifásica

Muchos modelos avanzados toman muestras y regulan cada fase individualmente, resolviendo los problemas de desequilibrio de fases que afectan a las cargas industriales trifásicas.

6. Construcción duradera

Los estabilizadores SBW están construidos con componentes de alta resistencia: núcleos de acero al silicio de grano orientado laminado en frío, devanados de cobre puro, impregnación al vacío (aislamiento Clase F) y carcasas mecánicas robustas. Están diseñados para un funcionamiento continuo las 24 horas.

7. Bajo mantenimiento

Sin circuitos de conmutación electrónicos complejos que puedan fallar, el diseño SBW basado en servo es reparable en campo y confiable durante muchos años.

Sin un estabilizador SBW, los costosos equipos están a merced de la inestabilidad de la red. Con uno, la producción se ejecuta continuamente, los dispositivos sensibles se mantienen seguros y los tiempos de inactividad inesperados se vuelven raros.

Elegir lo correctoEstabilizador de voltaje servo SBW

Seleccionar el estabilizador SBW adecuado requiere atención a la capacidad, el entorno y las características de carga.

Paso 1: determine su capacidad de carga

Sume el consumo de energía de todos los equipos que se conectarán al estabilizador. Incluya corrientes de arranque (irrupción) para motores y compresores.

Tamaños estándar SBW: 10, 15, 20, 30, 50, 100, 150, 180, 200, 225, 250, 300, 320, 350, 400, 450, 500, 600, 800, 1000, 1200, 1600 kVA.

Paso 2: verifique las condiciones de su red

Paso 3: especificar los requisitos de salida

Voltaje de salida: normalmente 380 V (±3 % típico, ±1 % para modelos de alta precisión)

Velocidad de regulación: menos de 1 segundo para un cambio de voltaje del 10 %

Paso 4: considere el entorno de instalación

Interior versus exterior: las unidades SBW estándar están clasificadas para interiores. Las instalaciones al aire libre requieren gabinetes resistentes a la intemperie (IP54 o superior).

Temperatura ambiente: el rango de funcionamiento estándar es de -10 °C a 40 °C. Los entornos de alta temperatura pueden requerir una reducción de potencia o una refrigeración mejorada.

Altitud: por encima de 1000 m, se reduce la capacidad para tener en cuenta la refrigeración reducida.

Paso 5 – Evaluar las necesidades de protección y control

¿Necesita un bypass manual para mantenimiento? (Recomendado para instalaciones críticas).

¿Necesita monitoreo y comunicación remota (RS485/Modbus)?

¿El estabilizador estará conectado a un sistema de gestión de edificios?

Paso 6: verifique las funciones de protección

Confirme que la unidad incluye:

Protección contra sobretensión (normalmente se dispara a 425 V ±7 V)

Protección contra subtensión (normalmente se dispara a 320 V ±7 V)

Protección contra sobrecorriente/cortocircuito

Protección de pérdida de fase y secuencia de fase

Alarma de sobretemperatura

Pensamientos finales

El servoestabilizador de tensión SBW no es el equipo más llamativo de una planta industrial. No tiene pantalla táctil, actualización de software ni conexión inalámbrica. Pero intente administrar una fábrica sin uno y lo notará de inmediato.

Se encuentra en la sala de energía, haciendo silenciosamente su trabajo año tras año. Absorbe caídas de voltaje que de otro modo apagarían las máquinas CNC. Suaviza las sobretensiones que destruirían los componentes electrónicos sensibles. Equilibra fases que de otro modo provocarían que los motores se sobrecalentaran y fallaran prematuramente.

En una era en la que las líneas de producción están cada vez más automatizadas y los equipos son cada vez más sensibles a la calidad de la energía, el estabilizador SBW no es opcional: es esencial. La energía estable no es un lujo. Para la industria moderna, es un requisito.
