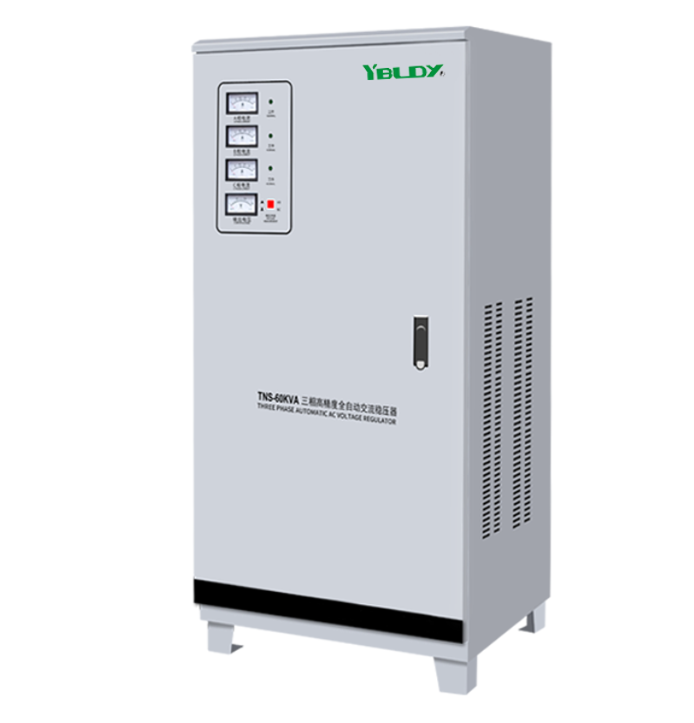

¿Qué es un estabilizador de voltaje trifásico TNS?

A Estabilizador de voltaje trifásico TNSEs esencialmente un regulador de voltaje automático de alta precisión que mantiene la energía trifásica constante y equilibrada para equipos industriales, edificios comerciales y sistemas críticos.

Lo que lo distingue de las unidades monofásicas es su diseño: son esencialmente tres estabilizadores monofásicos independientes conectados entre sí en una configuración de estrella (Y). Cada fase tiene su propio canal de regulación, de modo que si una fase funciona bien, las demás no se ven arrastradas con ella. Cada fase se regula por separado, lo que significa que si una fase cae o aumenta, solo esa fase se corrige mientras las demás permanecen estables.

¿Por qué importa eso?

Porque los equipos trifásicos (máquinas CNC, motores industriales, sistemas de imágenes médicas, centros de datos) dependen de un voltaje equilibrado en las tres fases. Cuando una fase está baja y otra está alta, los motores se calientan más, los controladores se comportan de manera errática y la vida útil del equipo se acorta.

El estabilizador TNS se encuentra entre el suministro de servicios públicos y su equipo, monitoreando continuamente cada fase y corrigiendo las fluctuaciones de voltaje antes de que puedan causar problemas. Proporciona energía limpia, equilibrada y estable, independientemente de lo que esté haciendo la red.

En resumen: mantiene los equipos trifásicos funcionando sin problemas, de manera eficiente y confiable.

como unEstabilizador de voltaje trifásico TNSObras

El estabilizador TNS funciona con un sencillo sistema de control de servomotor: nada sofisticado, pero que ha demostrado su eficacia.

Así es como funciona realmente:

Paso 1 – Vigila el voltaje

Los sensores en cada una de las tres fases miden constantemente el voltaje entrante. En el momento en que algo se sale del punto de ajuste, el circuito de control lo nota instantáneamente.

Paso 2: descubre qué hacer

El tablero de control procesa esa lectura de voltaje, calcula la diferencia y calcula cuánta corrección se necesita. Si la entrada fluctúa o la carga cambia, envía inmediatamente un comando al servomotor.

Paso 3 – El servo se mueve

El servomotor gira y empuja una escobilla de carbón a lo largo del devanado del autotransformador. Esto cambia la relación de giros, de manera suave y continua, sin tirones ni pasos.

Paso 4: el voltaje vuelve a estar en línea

Si la entrada es baja, el transformador agrega voltaje. Si es alto, resta. La salida termina justo donde debería estar, generalmente entre ±1% y ±3% del objetivo.

Paso 5 – Monitoreo continuo

El sistema opera en un circuito cerrado (detección, ajuste y verificación) continuamente. El tiempo de respuesta suele ser inferior a 1 segundo para un cambio de voltaje de entrada del 10 %.

Paso 6 – Regulación de fase independiente

Debido a que el TNS está construido a partir de tres unidades monofásicas independientes, cada fase se regula de forma independiente. Esto es fundamental para aplicaciones donde el desequilibrio de fases es un problema.

El resultado: potencia trifásica estable y equilibrada entregada de forma continua, sin distorsión de la forma de onda.

Tipos y clasificaciones comunes de estabilizadores TNS

Los estabilizadores TNS están disponibles en una variedad de capacidades para adaptarse a diferentes aplicaciones.

Rango de capacidad:

De 1,5 kVA a 60 kVA (estándar), con capacidades mayores disponibles bajo pedido.

Especificaciones estándar:

Características estándar:

Entrada y salida trifásica de cuatro hilos.

Regulación de fase independiente

Protección contra sobretensión

Protección contra cortocircuitos

Protección contra pérdida de fase

Función de derivación manual (en algunos modelos)

Pantalla digital que muestra voltaje y corriente de entrada/salida.

Por quéEstabilizadores de Tensión Trifásicos TNSAsunto

Porque la energía inestable y desequilibrada le cuesta dinero.

Esto es lo que proporciona un estabilizador TNS que las fuentes de alimentación normales no pueden:

1. Regulación de fase independiente

El TNS está construido a partir de tres unidades estabilizadoras monofásicas independientes, cada una de las cuales regula su propia fase de forma independiente. Si una fase cae, sólo esa fase se corrige; las demás permanecen estables. Esto evita el "efecto dominó" que hace que los motores se sobrecalienten y que los equipos se comporten de manera errática.

2. Respuesta rápida

En cuanto cambia la tensión, el TNS reacciona en menos de un segundo. Cuando termine de ajustarse, es posible que su equipo ni siquiera haya notado que el voltaje tenía un problema.

3. Sin distorsión de forma de onda

El TNS ajusta el voltaje pero no cambia la forma de onda. La salida es exactamente la misma que la entrada: no se agregan elementos adicionales. Para equipos sensibles como imágenes médicas o instrumentos de laboratorio, eso es un gran problema.

4. Amplio rango de voltaje de entrada

Funciona perfectamente desde 260V hasta 430V. Incluso si la parrilla está en mal estado, se mantiene estable y no se sale de la regulación.

5. Alta eficiencia

La eficiencia es superior al 90%, por lo que se desperdicia menos energía. Eso significa que su factura de electricidad sigue siendo un poco más amigable.

6. Protección integral

Sobrevoltaje, bajo voltaje, sobrecorriente, cortocircuito, pérdida de fase, sobrecalentamiento: cubre la mayoría de las fallas eléctricas comunes con las que podría encontrarse.

7. Construcción confiable, larga vida

Utiliza devanados de cobre puro, servomotores confiables y escobillas de carbón duraderas. No está diseñado para durar sólo un par de años: está diseñado para un funcionamiento continuo y a largo plazo.

8. Aplicación versátil

El TNS puede suministrar tensión trifásica de 380V dentro de su capacidad nominal.

Elegir el estabilizador TNS adecuado

La selección de un estabilizador TNS requiere atención a la capacidad, el voltaje y la aplicación.

Paso 1: determine su carga

Sume el consumo de energía de todos los equipos que se conectarán. Incluya corrientes de arranque (irrupción) para motores y compresores. Aplique un margen de seguridad, normalmente del 20 % al 30 % para una futura expansión.

Clasificaciones estándar de TNS: 1,5 kVA, 3 kVA, 5 kVA, 10 kVA, 15 kVA, 20 kVA, 30 kVA, 40 kVA, 50 kVA, 60 kVA. Paso 2: verifique las condiciones de su red

Paso 3: especificar los requisitos de salida

Voltaje de salida: normalmente 380 V (trifásico de cuatro cables)

Precisión de regulación: estándar ±3%; modelos de alta precisión disponibles

Paso 4: considere el entorno de instalación

Paso 5: comprobar las funciones

Pantalla digital: para monitoreo de voltaje y corriente en tiempo real

Función bypass: para mantenimiento sin interrumpir el suministro

Comunicación: RS485/Modbus para monitoreo remoto (disponible en algunos modelos)

Paso 6: verificar las funciones de protección

Confirme que la unidad incluye:

Protección contra sobretensión

Protección contra cortocircuitos

Protección contra pérdida de fase

Protección contra sobrecalentamiento

Escenarios de aplicación

La serie TNS se utiliza ampliamente en múltiples industrias:

Ejemplo del mundo real: una fábrica de semiconductores que funciona las 24 horas del día, los 7 días de la semana, con equipos desatendidos, instaló estabilizadores TNS y logró una continuidad de producción del 99,8 % sin tiempos de inactividad relacionados con el voltaje.

Pensamientos finales

El estabilizador de tensión trifásico TNS no es el equipo más llamativo de una planta industrial. No tiene pantalla táctil ni conexión inalámbrica.

Pero hace una cosa muy bien: entrega energía trifásica estable y equilibrada, de manera silenciosa, eficiente y confiable.

En una época en la que las líneas de producción están cada vez más automatizadas y los equipos son cada vez más sensibles a la calidad de la energía, el estabilizador TNS es la base silenciosa que mantiene todo en funcionamiento.

El poder estable no es un lujo. Para equipos trifásicos es un requisito.
