¿Qué es un estabilizador de voltaje de compensación inteligente SBW y por qué es importante?

Un estabilizador de voltaje de compensación inteligente SBW es un dispositivo avanzado de regulación automática de voltaje trifásico que combina tecnología de compensación con control digital inteligente para brindar energía estable y limpia para aplicaciones industriales, comerciales y médicas.

A diferencia de los estabilizadores de tipo servo tradicionales que dependen de escobillas de carbón mecánicas que se mueven a través de los devanados del transformador, el SBW utiliza un transformador de compensación que suma o resta voltaje según sea necesario: un enfoque más rápido, más eficiente y más duradero.

¿Por qué importa eso?

Porque los equipos industriales modernos (máquinas CNC, sistemas de imágenes médicas, centros de datos y líneas de producción automatizadas) son cada vez más sensibles a las fluctuaciones de voltaje. Una caída de voltaje que dura una fracción de segundo puede cerrar una línea de producción, dañar datos o producir imágenes médicas inutilizables.

El SBW se encuentra entre el suministro de servicios públicos y la carga crítica, absorbiendo caídas, sobretensiones y desequilibrios antes de que lleguen a los equipos sensibles. Supervisa, corrige y protege de forma continua y automática.

En resumen: convierte la energía inestable de la red en energía industrial confiable.

como unEl estabilizador de compensación inteligente SBW funciona

El SBW utiliza un principio de compensación, pero con inteligencia.

Paso 1: detección de voltaje

Los circuitos de muestreo de alta precisión monitorean continuamente el voltaje de entrada en cada fase. El sistema de control detecta instantáneamente cualquier desviación del punto de ajuste.

Paso 2 – Control inteligente

Los datos de voltaje se introducen en un microprocesador de grado industrial, generalmente algo así como un STM32 o un chip similar. Calcula los números, calcula cuánta corrección se necesita y envía comandos al sistema de compensación. Muchos modelos utilizan control digital PID con muestreo RMS verdadero, por lo que incluso si la forma de onda de entrada está muy distorsionada, las mediciones siguen siendo precisas.

Paso 3 – Compensación de voltaje

Según el cálculo, el sistema de control ajusta el voltaje que ingresa al transformador de compensación. Este transformador está conectado en serie con el circuito principal: cuando su devanado secundario suma o resta voltaje, el voltaje de salida cambia en consecuencia, todo sin interrupción.

Si el voltaje de entrada cae un 10%, el transformador de compensación agrega un 10% para recuperarlo. Si aumenta un 10%, el transformador resta un 10% para bajarlo. La salida se mantiene estable, entre ±1% y ±3% del punto de ajuste, sin sudar.

Paso 4 – Monitoreo continuo

Todo el sistema funciona en un circuito cerrado (detección, cálculo, compensación y verificación) una y otra vez, en tiempo real. El tiempo de respuesta típico es inferior a 1 segundo para un cambio de voltaje y algunos modelos pueden reaccionar en tan solo 20 milisegundos. Eso es lo suficientemente rápido como para detectar la mayoría de los problemas de la red antes de que lleguen a su equipo.

Paso 5: Compensación independiente de fase

Para los modelos trifásicos, la compensación se puede aplicar de forma independiente a cada fase. Esto significa que una caída de voltaje en una fase no afecta a las demás, algo crítico para equipos trifásicos donde el desequilibrio de fases causa calentamiento del motor y reducción de la eficiencia.

El resultado: potencia estable y equilibrada entregada de forma continua, sin distorsión ni interrupción.

Tipos y capacidades comunes de estabilizadores SBW Los estabilizadores SBW vienen en una amplia gama de capacidades y configuraciones para satisfacer diferentes requisitos de carga.

Rango de voltaje de entrada:

Estándar: 304 V – 456 V (380 V ±20 %)

Amplio rango: ±30% o ±40% disponible bajo pedido

Por quéEstabilizadores de compensación inteligentes SBWAsunto

Porque una potencia "suficientemente buena" no lo es para la industria moderna.

Esto es lo que hace que el SBW sea un componente crítico para operaciones sensibles a la energía:

1. Alta eficiencia

Los estabilizadores SBW ofrecen una eficiencia ≥98% a plena carga, mucho más alta que la mayoría de los reguladores de voltaje electrónicos. El desperdicio de energía es mínimo, lo que reduce los costos operativos y los requisitos de refrigeración.

2. Sin distorsión de forma de onda

A diferencia de algunos estabilizadores electrónicos que introducen armónicos, el SBW produce una forma de onda de salida idéntica a la de entrada, sin distorsión adicional. Para equipos sensibles como sistemas de imágenes médicas o instrumentos de laboratorio, esto es esencial.

3. Amplio rango de entrada

Los modelos SBW estándar funcionan de 304 V a 456 V (380 V ±20 %), con rangos aún más amplios disponibles para entornos de red débil. Esto significa que el estabilizador puede soportar las peores condiciones de la red sin perder la regulación.

4. Protección integral

Los estabilizadores SBW incluyen protección integrada para:

Sobre voltaje y bajo voltaje

Sobrecorriente y cortocircuitos.

Pérdida de fase y secuencia de fases.

Sobre temperatura

Fallas mecanicas

5. Compensación de fase independiente

Esto es especialmente importante para cargas industriales trifásicas. Cuando una fase cae, sólo esa fase se corrige; las demás permanecen como están. Esto evita que los motores se sobrecalienten debido al desequilibrio de fases y evita que los equipos actúen de forma extraña.

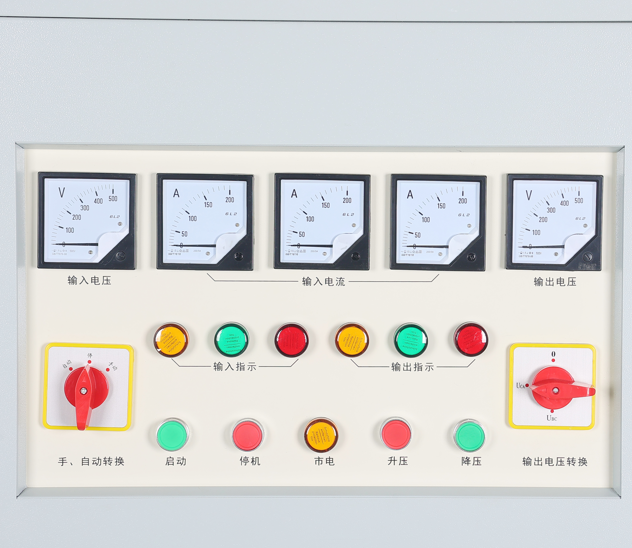

6. Control inteligente con pantalla digital

Las unidades SBW modernas vienen con control por microprocesador. El panel frontal muestra el voltaje de entrada, el voltaje de salida, la corriente, la potencia y el estado de falla. Muchos modelos también admiten comunicación RS485 o Modbus, por lo que puede conectarlos a un sistema de gestión de edificios para monitoreo remoto.

7. Función de derivación

La mayoría de los estabilizadores SBW incluyen un interruptor de derivación manual. Cuando necesite realizar mantenimiento, puede cambiar la carga a la red eléctrica directa sin cortar el suministro, algo esencial para lugares como hospitales y centros de datos donde el tiempo de inactividad no es una opción.

8. Adaptable a cualquier carga

Los estabilizadores SBW pueden manejar cargas resistivas (calentadores, iluminación), cargas inductivas (motores, transformadores) y cargas capacitivas (bancos de condensadores, electrónica). Cubren casi cualquier cosa que les arrojes.

9. Alta capacidad de sobrecarga

Normalmente, las unidades SBW pueden manejar el 150% de la corriente nominal durante un minuto y el 120% durante diez minutos. Ese margen adicional es fundamental cuando se ponen en marcha motores o compresores grandes.

Sin un estabilizador SBW, su costoso equipo queda a merced de la red. Con uno, la producción sigue funcionando, los dispositivos sensibles permanecen seguros y los tiempos de inactividad inesperados se vuelven mucho menos comunes.

Elegir el estabilizador SBW adecuado

La selección de un estabilizador SBW requiere atención a la capacidad, el entorno y las características de carga.

Paso 1: determine su carga

Sume el consumo de energía de todos los equipos que se conectarán. Incluya corrientes de arranque (irrupción) para motores y compresores. Aplique un margen (generalmente entre 20 y 30 % para una futura expansión). Paso 2: verifique las condiciones de su red

Paso 3: especificar los requisitos de salida

Voltaje de salida: normalmente 380 V para trifásico

Precisión de estabilización: ±2% estándar, ±1% para modelos de alta precisión

Tiempo de respuesta: inferior al estándar de 1 segundo; opciones más rápidas disponiblesPaso 4: considere el entorno de instalación

Paso 5: Evaluar las necesidades de protección y control

Bypass manual: esencial para instalaciones críticas

Comunicación: RS485/Modbus para monitoreo remoto

Pantalla digital: para información de voltaje, corriente y fallas en tiempo real

Bypass automático: disponible para transferencia instantánea si ocurren fallas internas

Paso 6: verifique los informes de prueba del fabricante

Un proveedor acreditado debe proporcionar:

Prueba de resistencia de aislamiento

Prueba de resistencia dieléctrica

Sin medición de pérdida de carga

Prueba de regulación de voltaje

Prueba de capacidad de sobrecarga

Paso 7: Confirmar el servicio y la garantía

Período de garantía: normalmente de 1 a 2 años con opciones extendidas

Soporte técnico: guía de instalación y diagnóstico remoto

Disponibilidad de repuestos, especialmente para unidades personalizadas más grandes

Pensamientos finales

El estabilizador de voltaje de compensación inteligente SBW no es el componente más llamativo de un sistema de energía industrial. No tiene pantalla táctil, actualización de software ni conexión inalámbrica. Pero intente ejecutar una línea de producción crítica, un sistema de imágenes médicas o un centro de datos sin uno y lo notará de inmediato.

Se encuentra en la sala de energía, haciendo silenciosamente su trabajo, año tras año. Absorbe caídas de voltaje que de otro modo apagarían las máquinas CNC. Suaviza las sobretensiones que destruirían los componentes electrónicos sensibles. Equilibra fases que de otro modo provocarían que los motores se sobrecalentaran y fallaran prematuramente.

Lo que ofrece es simple pero esencial: energía confiable y estable, cuando y donde la necesita.

Y en una era en la que las líneas de producción están cada vez más automatizadas y los equipos son cada vez más sensibles a la calidad de la energía, la energía confiable no es opcional. Es la base de un funcionamiento coherente.
