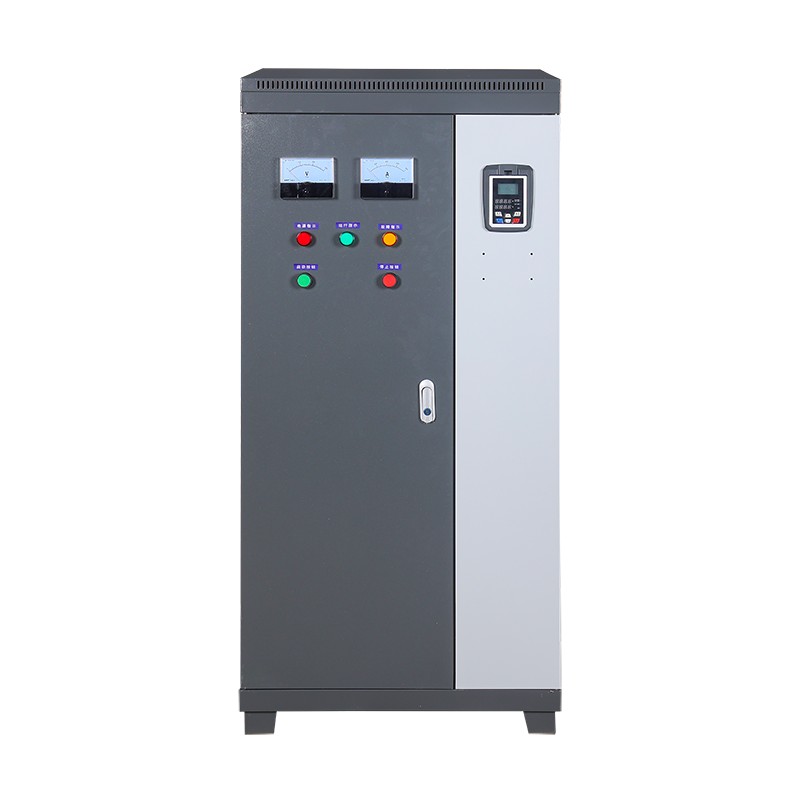

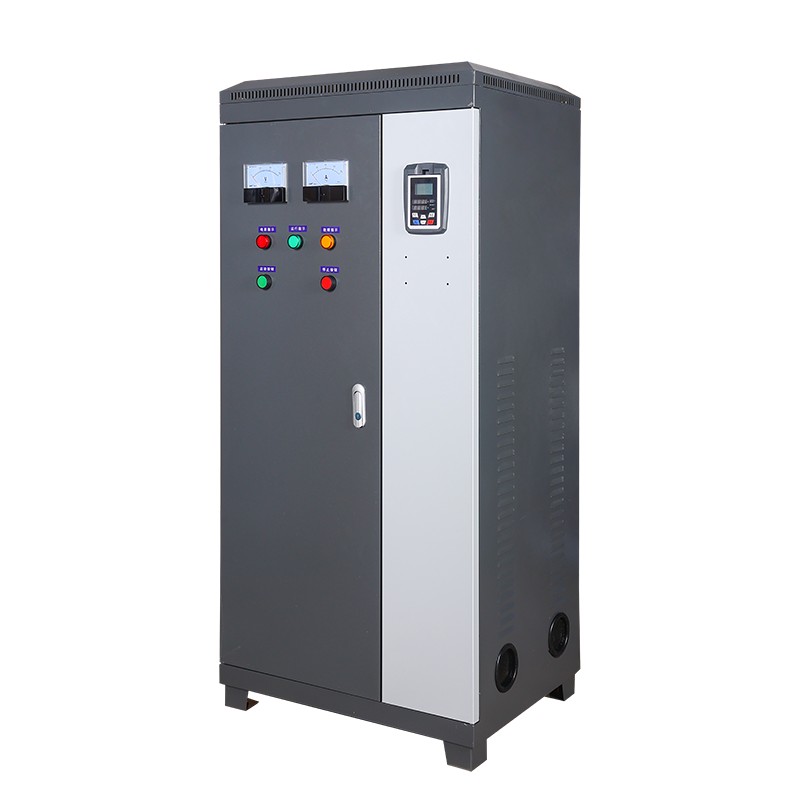

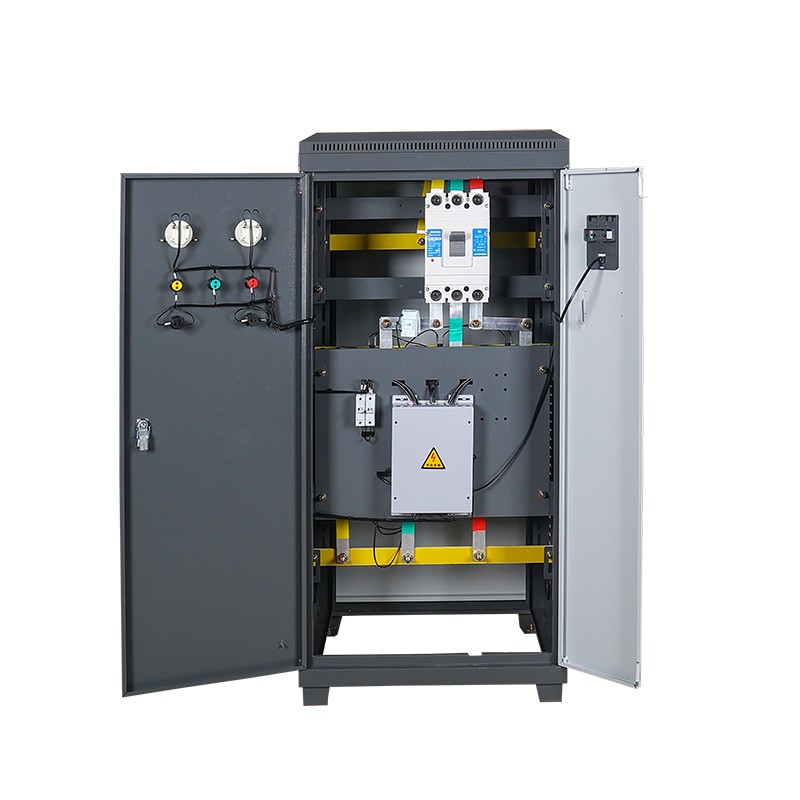

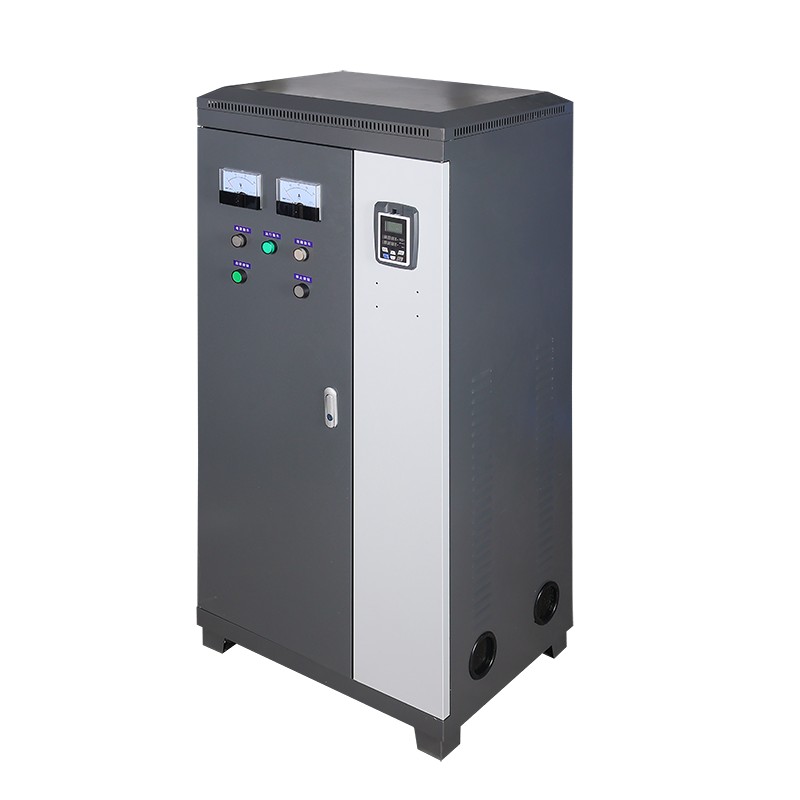

Gabinete de arranque suave de derivación

El gabinete de arranque suave con derivación es un dispositivo de control y arranque de motor integrado e inteligente. Combina ingeniosamente la unidad de arranque suave de tiristores con el sistema de contactor de derivación dentro de un gabinete estándar.
El modo de trabajo principal se divide en dos etapas: cuando el motor arranca, el voltaje y la corriente aplicados al motor son controlados con precisión por el arrancador suave dentro del gabinete, logrando un arranque suave y sin impactos, resolviendo efectivamente los problemas de choque de la red y tensión mecánica causados ​​por el arranque directo.

Gabinetes de arranque suave en línea VS. Gabinetes de arranque suave de bypass

Material del núcleo

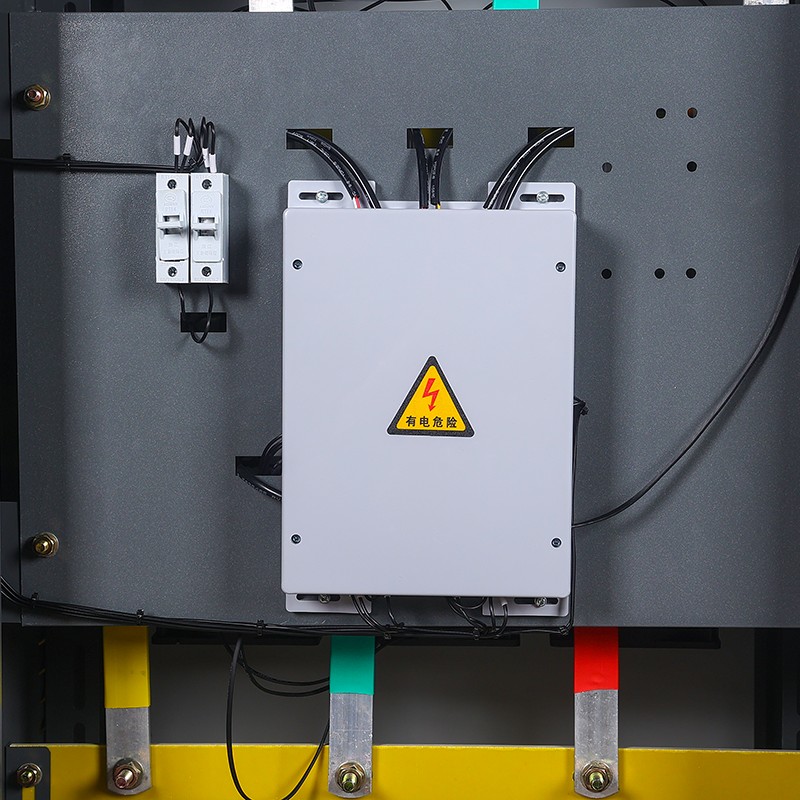

Los componentes principales del gabinete de arranque suave de bypass pueden considerarse como un sistema que se logra mediante la colaboración de varias partes clave:

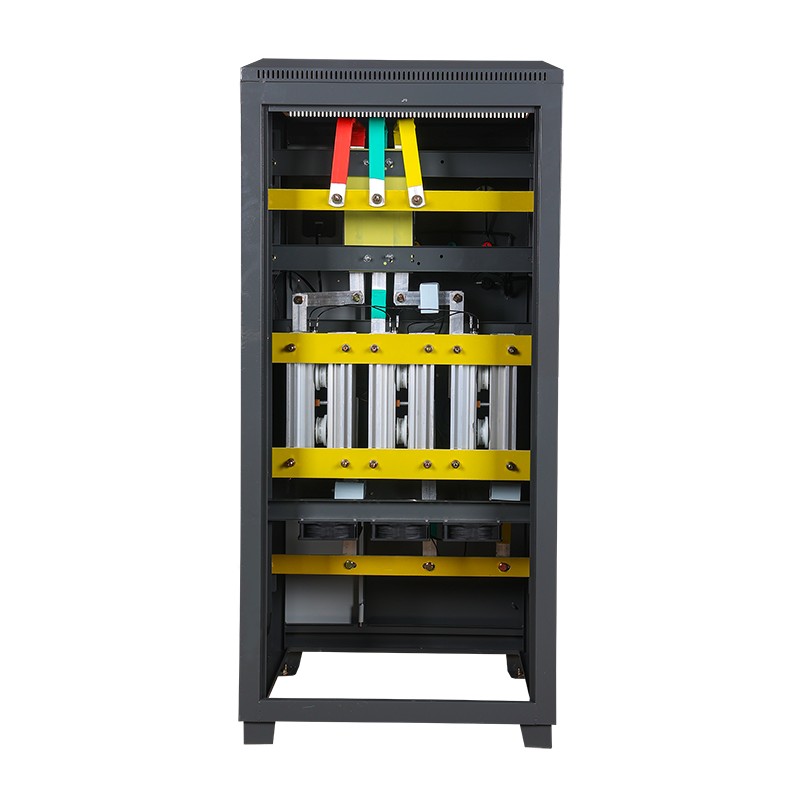

El núcleo funcional se encuentra en los tiristores (semiconductores a base de silicio) de la unidad de arranque suave y en los contactores de gran capacidad (con contactos de aleación de plata) de la unidad de bypass.
El primero logra un control suave del voltaje durante la etapa de arranque, mientras que el segundo transporta toda la corriente durante el funcionamiento en estado estable. El núcleo de control del gabinete de arranque suave de derivación es el chip microprocesador incorporado, que es responsable de la lógica y el cálculo de todo el sistema.

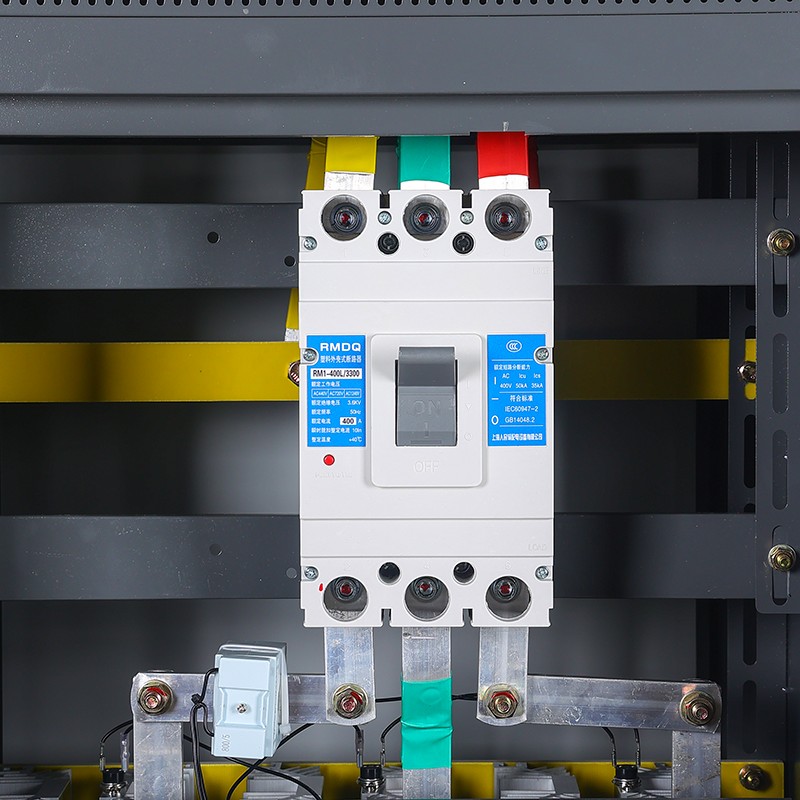

El recorrido de la corriente eléctrica de todo el sistema está conectado mediante barras colectoras de cobre de alta pureza.
Todos los componentes están instalados en una estructura de marco chapada en aluminio y zinc anticorrosión, y la seguridad eléctrica está garantizada por piezas aislantes de plástico de ingeniería.
Para los modelos de alta potencia, los radiadores y ventiladores de refrigeración de aleación de aluminio también están equipados para manejar el calor, y una línea de defensa de seguridad está formada por componentes de protección como fusibles y relés térmicos.
La sinergia de estos materiales logra en última instancia los objetivos de diseño de un arranque sin problemas, un funcionamiento eficiente y seguridad y confiabilidad del equipo.
Todos los materiales centrales utilizados en nuestros gabinetes de arranque suave de derivación han sido cuidadosamente seleccionados por nuestros ingenieros de Ibaling y son de alta calidad. Los gabinetes de arranque suave de derivación fabricados con estos materiales centrales tienen una calidad que supera con creces el estándar y tienen un rendimiento muy estable.

Proceso de prueba

La prueba de fábrica del gabinete del arrancador suave de bypass es un proceso de verificación riguroso y sistemático diseñado para simular condiciones de operación reales y garantizar que las funciones, la seguridad y la confiabilidad cumplan con los estándares. Todo el proceso sigue el principio de estático primero, luego dinámico; Primero los componentes separados y luego toda la máquina.
El primer paso es la prueba estática y separada del gabinete del arrancador suave de derivación.. Sin conectarse a la fuente de alimentación principal, todos los componentes principales dentro del gabinete de arranque suave de derivación se prueban individualmente, como probar las características mecánicas y la resistencia de contacto del contactor de derivación, verificar la relación de transformación y la polaridad de los transformadores de corriente/voltaje y realizar comprobaciones de corrección del cableado del 100 % y pruebas de resistencia de aislamiento (≥10 MΩ) y tensión soportada de frecuencia de alimentación (por ejemplo, 2 kV/1 min) en todos los circuitos de control secundarios para garantizar seguridad y precisión básicas.

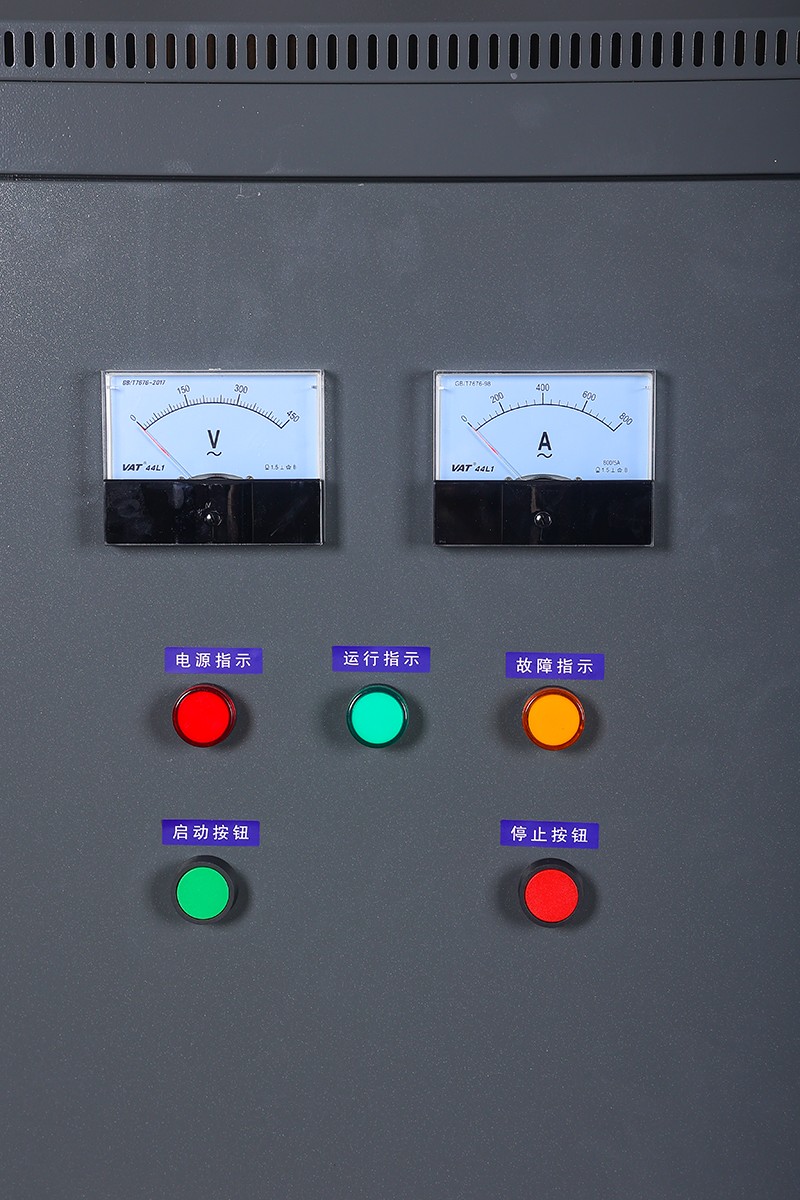

Al mismo tiempo, según los requisitos del cliente, preestablezca los parámetros de inicio y complete todas las pruebas de funciones de la interfaz hombre-máquina.
Luego, ingrese a la etapa central de pruebas dinámicas y funcionales.. Después de conectarse a la fuente de alimentación de depuración, primero verifique la secuencia de fases y la visualización del voltaje del circuito principal. La parte más crítica es la prueba lógica de conmutación de derivación, que requiere el uso de un osciloscopio para capturar y verificar que la salida del tiristor y el contactor de derivación puedan lograr una conmutación suave, sin arcos y sin impactos en el punto de cruce por cero del voltaje. Este es el valor central del diseño de derivación del gabinete de arranque suave de derivación.
Después de eso, conecte la caja de carga de simulación del motor o un motor de pequeña potencia para realizar una prueba completa del proceso de arranque y parada suaves.y simula varias fallas como sobrecorriente, pérdida de fase y rotor bloqueado para verificar que todas las funciones de protección puedan actuar con precisión y rapidez de acuerdo con los valores establecidos. Finalmente, realice una operación de carga continua durante varias horas (prueba de envejecimiento) durante la cual se utiliza una cámara termográfica infrarroja para monitorear el aumento de temperatura de piezas clave como el disipador de calor del tiristor y los puntos de conexión de la barra colectora, asegurando que permanezca dentro del límite seguro (por ejemplo, aumento de temperatura ≤ 70 K), para exponer cualquier posible defecto de proceso o diseño.
Después de pasar todas las pruebas, realice una verificación de limpieza final, vuelva a apretar los sujetadores y adjunte el "Informe de prueba de fábrica para el gabinete de arranque suave de derivación" completo (incluidos todos los datos medidos), dibujos, certificados de conformidad, etc., antes de empaquetar para el envío.
