Transformador tipo seco: ¿Por qué es indispensable en la distribución de energía moderna?

La electricidad es el alma de la sociedad moderna. Las fábricas deben funcionar, los hospitales deben realizar cirugías y los centros de datos deben actualizar los datos. Todos ellos dependen de un suministro de energía estable.

Transformadores tipo secoson diferentes de los transformadores sumergidos en aceite comunes que conocemos. En los transformadores sumergidos en aceite, el interior se llena de aceite para proporcionar aislamiento y refrigeración. En los transformadores de tipo seco no se utiliza aceite. En cambio, las bobinas se vierten completamente con resina epoxi o se procesan mediante impregnación a presión al vacío, lo que equivale a darles a las bobinas una "armadura" hermética.

¿Qué es un transformador tipo seco?

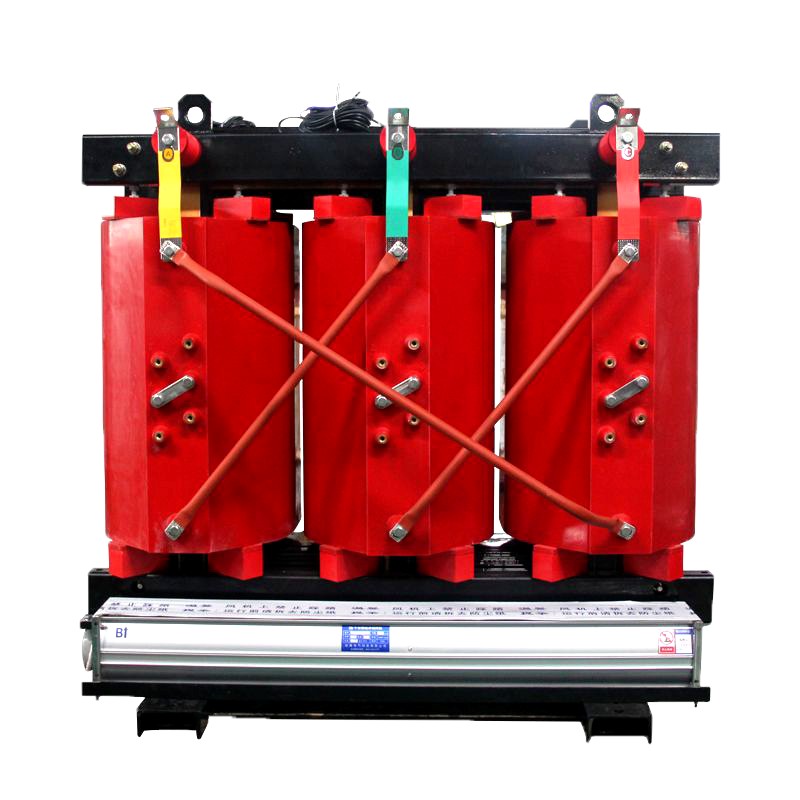

En términos simples, un transformador de tipo seco es un tipo de transformador que no utiliza aceite para aislamiento o refrigeración. Sus bobinas están hechas de alambres de cobre puro o láminas de cobre. Después de enrollarlos, se funden en un tanque de vacío con resina epoxi o se tratan con impregnación a presión de vacío para garantizar que el barniz aislante penetre completamente en cada espacio y finalmente se solidifique en una unidad completamente sellada. Esto da como resultado devanados resistentes a la humedad, ignífugos y extremadamente robustos.

¿Dónde se aplican principalmente los transformadores de tipo seco?

Los edificios de gran altura, las estaciones de metro, los hospitales, los centros de datos y los grandes centros comerciales (cualquier lugar con un gran flujo de personas, requisitos estrictos de protección contra incendios o equipos valiosos) generalmente no pueden funcionar sin transformadores de tipo seco.

Las funciones de los transformadores tipo seco son numerosas, tales como:

1. Alto rendimiento de seguridad

A diferencia detransformadores sumergidos en aceite, los transformadores de tipo seco no contienen aceite mineral inflamable en su interior. Esto elimina fundamentalmente los riesgos de incendio, explosión y contaminación por fugas de petróleo. Sus devanados están moldeados con resina epoxi retardante de llama y tienen propiedades autoextinguibles. Incluso en caso de fallos extremos, no provocarán incendios. Esto permite instalar transformadores de tipo seco de forma segura en el centro de carga, directamente en la sala de distribución, pozos de piso o áreas densamente pobladas, sin la necesidad de complejas instalaciones de aislamiento contra incendios.

2. Ahorro de costes

Que un transformador de tipo seco ahorre electricidad o no depende en realidad de dos aspectos: el núcleo y la bobina.

Para el núcleo utilizamos láminas de acero al silicio orientado laminadas en frío de alta calidad, como la calidad 30ZH120. A la hora de apilarlos adoptamos el proceso de unión a tope completo, con el único objetivo de minimizar el consumo eléctrico del propio núcleo.

En cuanto a la bobina, siempre nos hemos adherido al uso de cobre libre de oxígeno de alta pureza. La conductividad puede alcanzar más del 99,95% y el cobre tiene una baja resistencia, lo que resulta en una menor generación de calor y, en consecuencia, menos desperdicio de electricidad al transportar una carga. El cobre tiene baja resistencia y genera menos calor, lo que resulta en un menor desperdicio de electricidad al transportar una carga.

Tomemos como ejemplo el SCB11 con eficiencia energética Clase I. Su pérdida sin carga es aproximadamente un 30% menor que la de los modelos más antiguos. Puede parecer una cifra pequeña, pero los transformadores son dispositivos que funcionan de forma continua. En un año, la electricidad ahorrada puede oscilar entre decenas de miles y cientos de miles de yuanes, suficiente para comprar otra máquina pequeña.

3. Excelente aislamiento eléctrico y resistencia a cortocircuitos

¿Qué es lo que más temen los transformadores? Cortocircuitos. Una vez que ocurre una falla en el sistema y surge una enorme corriente, si los devanados no pueden soportarla, toda la máquina se arruina.

¿Cómo resuelve este problema un transformador tipo seco? La clave está en el proceso de "impregnación por presión de vacío". Después de enrollar los devanados, se colocan en un tanque de vacío, se elimina el aire y el barniz aislante se introduce en cada espacio de los devanados y luego se solidifica. Los devanados resultantes forman una unidad completamente sellada y sin burbujas, como un bloque sólido. De esta forma, por muy fuerte que sea la fuerza eléctrica durante un cortocircuito, los devanados permanecen inmóviles, sin deformaciones ni desplazamientos. Esto es lo verdaderamente "resistente".

4. Fuerte adaptabilidad ambiental y operación sin mantenimiento

Como no hay aceite aislante, los transformadores de tipo seco no tienen que preocuparse por la caída del nivel de aceite, el deterioro de la calidad del aceite o las fugas de aceite. Su capa aislante de resina epoxi completamente cerrada puede resistir eficazmente la humedad, la niebla salina, el polvo y la contaminación química, manteniendo un excelente rendimiento de aislamiento incluso en entornos hostiles. En condiciones normales de funcionamiento, los transformadores de tipo seco solo necesitan una limpieza regular del polvo de la superficie y no requieren un mantenimiento complejo del aceite, lo que reduce significativamente los costos de mantenimiento y la carga de trabajo.

¿Por qué el transformador de tipo seco es una opción inevitable para la distribución de energía moderna?

1. Cumplir con estrictas normas de seguridad contra incendios

Con la aceleración de la urbanización, los requisitos de seguridad contra incendios para equipos eléctricos en lugares densamente poblados, como edificios de gran altura, metros y hospitales, se están volviendo cada vez más estrictos. Las normas nacionales de seguridad contra incendios exigen que los transformadores instalados dentro de la estructura principal de los edificios deben ser de tipo seco o aislados con gas. Las características sin aceite, retardantes de llama y autoextinguibles de los transformadores de tipo seco los convierten en la única opción que cumple con las normas.

2. Alinearse con los conceptos ecológicos de protección ambiental

Los transformadores de tipo seco no tienen riesgo de fuga de aceite y no contaminan el suelo ni las aguas subterráneas. Sus características de alta eficiencia y ahorro de energía también contribuyen directamente a los objetivos de reducción de carbono. Según las estadísticas, reemplazar productos viejos con transformadores de tipo seco de alta eficiencia puede reducir las emisiones de dióxido de carbono en decenas de toneladas por unidad al año.

3. Garantizar la continuidad del suministro de energía para cargas críticas

En lugares como centros de datos, quirófanos de hospitales y líneas de producción de semiconductores, la energía no se puede interrumpir. Incluso un breve parpadeo puede provocar caídas del servidor, mal funcionamiento del equipo quirúrgico o la pérdida total de un lote completo de obleas. Cualquiera de estos escenarios puede resultar en pérdidas significativas. Los transformadores de tipo seco, con su alta confiabilidad, baja tasa de fallas y ventajas sin mantenimiento, son el equipo de suministro de energía preferido para estas cargas críticas.

Mantenimiento diario y monitoreo de condición de transformadores de tipo seco

A pesar detransformadores tipo secoSe conocen como "libres de mantenimiento", las comprobaciones periódicas de su estado siguen siendo un medio importante para prolongar su vida útil y evitar fallos repentinos.

1. Prueba de resistencia de aislamiento

Utilice un megóhmetro de 2500 V o 5000 V para medir periódicamente los valores de resistencia de aislamiento de los devanados a tierra y de alto voltaje a bajo voltaje. Los valores normales no deben ser inferiores a 100 MΩ (dependiendo del nivel de voltaje). Si se descubre que la resistencia del aislamiento disminuye continuamente, puede indicar que los devanados están húmedos o que el aislamiento está envejeciendo, y se debe realizar un tratamiento de secado o un diagnóstico adicional.

2. Inspección de apariencia y limpieza.

Cada seis meses o una vez al año, durante un corte de energía, abra la carcasa protectora del transformador de tipo seco y use aire comprimido seco para eliminar el polvo acumulado en el núcleo de hierro, las bobinas, los aisladores y los conductos de aire. Además, verifique si los tornillos están flojos, si hay grietas o marcas de descarga en la superficie de aislamiento y si el ventilador de enfriamiento funciona sin problemas. Estas tareas no son complicadas, pero hacerlas o no hace una gran diferencia.

3. Prueba de descarga parcial (opcional)

Si el transformador tipo seco ha estado en uso durante algún tiempo, o si es un punto crítico de suministro de energía, es recomendable contratar una institución profesional para realizar una prueba de descarga parcial. La descarga parcial es una señal temprana del envejecimiento del aislamiento. La detección temprana y el manejo oportuno pueden prevenir averías repentinas y daños al equipo, evitando problemas mayores.

Para garantizar el uso a largo plazo de los transformadores de tipo seco, ¿la clave está en el mantenimiento regular?

1. Elegir la clase de protección incorrecta

Seleccione la clase de protección adecuada (código IP) según el entorno de instalación. Para salas de distribución interiores normales, IP20 es suficiente; pero si el sitio tiene mucho polvo o se encuentra en un ambiente hostil, se deben seleccionar gabinetes con clase de protección IP23 o superior. Además, es necesario instalar filtros de polvo y deshumidificadores para transformadores de tipo seco para evitar la entrada de polvo y humedad, lo que puede reducir significativamente la vida útil del transformador.

2. La ventilación y la disipación de calor deben mantenerse bajo control

La refrigeración de transformadores de tipo seco depende exclusivamente de la circulación del aire. Durante la instalación se deben dejar suficientes espacios alrededor del transformador, generalmente no menos de medio metro. Las aberturas de ventilación no deben quedar bloqueadas por ningún objeto. Si la capacidad del transformador de tipo seco es grande o está instalado en un espacio confinado, se debe equipar un sistema de enfriamiento de aire forzado con temperatura controlada. Las temperaturas de arranque y parada del ventilador deben configurarse de acuerdo con la carga real del transformador seco. No permita que el transformador tipo seco funcione cuando no debería, o que funcione a una velocidad incorrecta.

3. Establecimiento de registros de estado del equipo

Establecer un registro independiente de operación y mantenimiento para cada transformador tipo seco, registrando la fecha de puesta en servicio, datos de inspección de inspecciones anteriores, valores de resistencia de aislamiento, registros de temperatura y eventos anormales. Estos datos son bases importantes para la evaluación del estado y el mantenimiento predictivo.

Conclusión

Los transformadores de tipo seco, con sus destacadas ventajas de ser seguros y resistentes al fuego, altamente eficientes energéticamente, respetuosos con el medio ambiente y fáciles de mantener, se han convertido en equipos centrales indispensables en los sistemas modernos de distribución de energía. No son sólo "convertidores" para la transmisión de energía, sino también "protectores" que garantizan la seguridad eléctrica y mejoran la eficiencia energética.
