¿Qué es un transformador de aislamiento médico de TI y por qué es tan importante?

Un transformador de aislamiento médico de TI es un transformador de aislamiento monofásico especializado diseñado específicamente para sistemas de TI médicos (Isolated Terra – sistemas sin conexión a tierra) en instalaciones de atención médica.

A diferencia de los transformadores ordinarios que simplemente aumentan o disminuyen el voltaje, elTransformador médico de TIhace algo fundamentalmente diferente: crea una fuente de alimentación eléctricamente aislada y sin conexión a tierra para equipos médicos críticos en quirófanos, UCI y unidades de cuidados cardíacos.

¿Por qué importa eso?

Porque en un sistema de energía estándar conectado a tierra, una sola falla de aislamiento puede provocar que se dispare un disyuntor, cortando la energía al equipo de soporte vital. En un quirófano, eso no es una opción.

El transformador médico IT, junto con un dispositivo de monitoreo de aislamiento (IMD), garantiza que la primera falla no interrumpa la energía. Da alarma, pero no dispara. Los cirujanos pueden finalizar el procedimiento. No se ponen vidas en riesgo.

En resumen: es la diferencia entre una alarma y un corte. Entre una advertencia y una tragedia.

Cómo funciona un transformador de aislamiento médico de TI

El principio es sencillo, pero la ejecución es implacable.

Paso 1 – Aislamiento

El transformador tiene dos devanados completamente separados: primario (lado de la red) y secundario (lado del paciente). No existe conexión eléctrica directa entre ellos. La energía se transfiere a través de un campo magnético.

Paso 2: secundario sin conexión a tierra

El lado secundario no está conectado a tierra, a diferencia de los sistemas de energía estándar donde el neutro está conectado a tierra. Este es el núcleo del sistema TI (Isolated Terra).

Paso 3: primer comportamiento defectuoso

Si ocurre una sola falla (por ejemplo, un cable de alimentación quirúrgico se pellizca y toca el chasis metálico), el dispositivo de monitoreo de aislamiento (IMD) detecta una caída en la resistencia del aislamiento y hace sonar una alarma. Pero el transformador no se dispara. El poder sigue fluyendo. El equipo quirúrgico es alertado, pero no interrumpido.

Paso 4 – Segunda falla

Sólo si se produce un segundo fallo en una línea diferente se dispara finalmente el dispositivo de protección. Para entonces, el procedimiento suele estar completo y el paciente está a salvo.

Paso 5 – Monitoreo continuo

El IMD mide continuamente la resistencia de aislamiento entre el circuito aislado y tierra. Si el valor cae por debajo de un umbral establecido (normalmente de 50 kΩ a 100 kΩ), se activa una alarma visual y audible, pero nuevamente, sin interrupción de energía.

Esta combinación (transformador de aislamiento + IMD) crea el suministro de energía más seguro posible para equipos de contacto directo con el paciente.

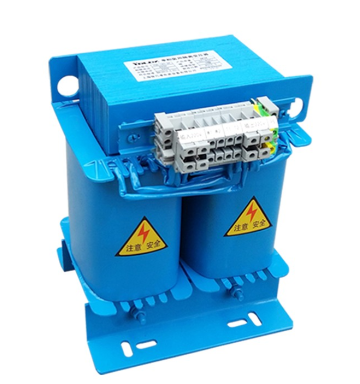

Tipos comunes deTransformadores médicos de TI

Los transformadores de aislamiento médico no son unidades disponibles en el mercado. Están diseñados específicamente para aplicaciones de atención médica.

En la práctica, la unidad monofásica de 5kVA a 8kVA es la más común para un quirófano estándar. Suministra energía a:

luces quirurgicas

Unidades electroquirúrgicas

Monitores de pacientes

maquinas de anestesia

Tomas de corriente en el campo operatorio.

Por quéTransformadores médicos de TIAsunto

Porque en un hospital un corte de luz no es un inconveniente. Es un evento que pone en peligro la vida.

Esto es lo que proporciona un sistema transformador médico de TI diseñado correctamente:

1. Energía ininterrumpida durante la primera falla

Los sistemas estándar conectados a tierra se disparan ante la primera falla. Los sistemas de TI no. Esa única diferencia permite que una cirugía finalice de forma segura.

2. Corriente de fuga extremadamente baja

Los transformadores de aislamiento médico están construidos con aislamiento doble o reforzado y capacitancia de acoplamiento ultrabaja. La corriente de fuga suele ser inferior a 0,1 mA, mucho más baja que la de los transformadores estándar. Esto es fundamental cuando el equipo está conectado directamente al cuerpo de un paciente (por ejemplo, cables de ECG, sondas endoscópicas).

3. Monitoreo continuo del aislamiento

El IMD vigila el sistema 24 horas al día, 7 días a la semana. Detecta el deterioro antes de que se convierta en una falla crítica. Los equipos de mantenimiento reciben una alerta temprana, no una llamada de emergencia.

4. Protección contra interferencias transmitidas por la red

El aislamiento bloquea el ruido de alta frecuencia, los armónicos y las sobretensiones de la red eléctrica. Los dispositivos electrónicos médicos sensibles (monitores, bombas de infusión, equipos de diagnóstico) funcionan de manera limpia y confiable.

5. Cumplimiento de las normas de seguridad médica

IEC 60601-1, GB 9706.1 y otras normas nacionales exigen sistemas de energía de TI en áreas de atención al paciente donde el equipo se aplica directamente al cuerpo. Sin transformador IT, sin aprobación regulatoria.

Sin transformadores médicos de TI, la cirugía moderna funcionaría con regletas de enchufes de uso general, un riesgo que ningún hospital puede permitirse asumir.

Elegir el transformador médico de TI adecuado

Seleccionar un transformador médico de TI no se trata de encontrar la unidad más barata. Se trata de cumplir estrictos requisitos normativos y de seguridad.

Paso 1: determine la clasificación de kVA requerida

Sume el consumo de energía de todos los equipos que se conectarán al sistema de TI. No se limite a agregar las clasificaciones de la placa de identificación: utilice la potencia de funcionamiento real medida o esperada.

Regla general: de 5 kVA a 8 kVA es suficiente para un único quirófano moderno. No sobredimensione demasiado: un transformador de 15 kVA tiene una corriente de fuga más alta y una mayor irrupción.

Paso 2: verificar los límites de corriente de fuga

IEC 60601-1 limita la corriente de fuga del paciente a 0,1 mA para las piezas aplicadas. El diseño del transformador, incluida la separación del devanado, el blindaje y la construcción del núcleo, afecta directamente este valor. Solicite informes de prueba que muestren las mediciones de corriente de fuga.

Paso 3: comprobar la compatibilidad del control del aislamiento

El transformador médico IT debe ser compatible con el dispositivo de control de aislamiento (IMD). La mayoría de los sistemas modernos utilizan un voltaje de medición estándar (por ejemplo, 20 V CC o CA de baja frecuencia). Asegúrese de que el transformador no tenga conexión a tierra o filtrado incorporado que pueda confundir al IMD.

Paso 4: elija la carcasa y el montaje

Marco abierto: para instalación dentro de un panel eléctrico de grado médico (el más común).

Cerrado: para montaje en piso o pared donde el transformador sea accesible para personal no eléctrico.

Clasificación IP: IP20 es típico para el montaje en panel interior. Es posible que se requiera IP54 para determinadas instalaciones.

Paso 5: verificar las certificaciones

Buscar:

IEC 60601-1 (seguridad de equipos eléctricos médicos)

IEC 61558-2-15 (seguridad de transformadores de aislamiento para uso médico)

GB 9706.1 (estándar médico chino)

CE / UL / CCC según lo requiera su mercado local

No acepte "seguimos estos estándares". Solicite informes de pruebas tipo de un laboratorio acreditado.

Paso 6: Planificar la redundancia

Para aplicaciones críticas (múltiples quirófanos, UCI cardíacas), considere sistemas de TI duales con interruptores de transferencia automática (ATS) o respaldo de UPS que alimente el transformador de TI. Un transformador, un punto de falla. Dos transformadores: verdadera redundancia.

Pensamientos finales

El transformador de aislamiento médico de TI no es un componente en el que nadie piense jamás en un quirófano. Los cirujanos no lo agradecen. Las enfermeras no lo limpian. El personal de mantenimiento rara vez lo toca.

Pero siempre está ahí: silenciosa, incansable y absolutamente confiable.

En un mundo donde una sola falla eléctrica puede significar la diferencia entre una cirugía completa y una crisis, el transformador médico de TI es el héroe anónimo. Hace un trabajo y lo hace a la perfección: mantener la energía encendida cuando más importa.

Si está diseñando, actualizando o manteniendo el sistema eléctrico de un hospital, no trate el transformador médico de TI como una mercancía. Es un dispositivo de seguridad humana, no una pieza de repuesto.

Elige con cuidado. Especificar rigurosamente. Pruebe a fondo.

Porque cuando las luces de un quirófano permanecen encendidas, incluso cuando algo sale mal, ese es el transformador médico de TI haciendo su trabajo.
