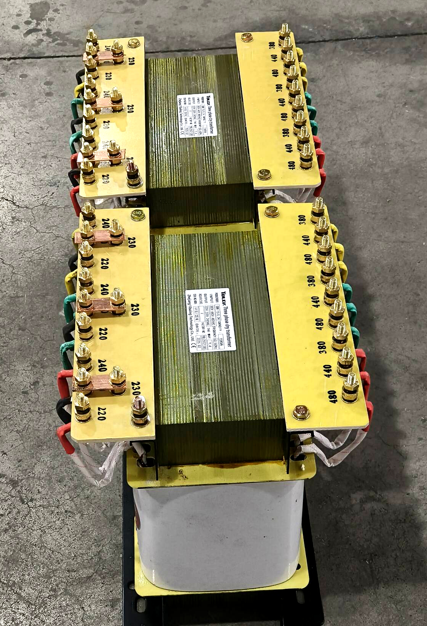

¿Qué es un transformador de alta precisión SBK y por qué es importante?

Un transformador de alta precisión SBK es un transformador de aislamiento trifásico de tipo seco. Está diseñado para trabajos que necesitan energía limpia, estable y sin ruidos.

La mayoría de los transformadores de distribución simplemente aumentan o disminuyen el voltaje. El SBK hace más. Se centra en la calidad de la energía. Aísla los equipos sensibles de la red. Filtra el ruido de alta frecuencia. Y ofrece una salida estable, equilibrada y baja en distorsión.

¿Por qué importa eso?

Porque los equipos modernos (máquinas CNC, instrumentos de laboratorio, dispositivos médicos) son exigentes con la energía. Más exigente que antes. Y cuando la energía no es limpia, las cosas van mal.

Un controlador CNC falla. Un instrumento de laboratorio da lecturas erráticas. Un dispositivo médico suena sin motivo. Un sistema de comunicación deja caer datos.

Estos problemas a menudo no son fallas de equipo, sino problemas de energía.

El transformador SBK se encuentra entre la red sucia y el consumidor sensible. Limpia la energía, estabiliza el voltaje y protege el equipo.

En resumen: convierte el poder problemático en poder de precisión.

como unTransformador de alta precisión SBKObras

El principio operativo es el aislamiento electromagnético, pero con varias mejoras críticas.

Paso 1 – Aislamiento

Los devanados primario y secundario no tienen conexión eléctrica directa. La energía se transfiere a través de un campo magnético. Esto por sí solo bloquea el ruido de modo común y rompe los bucles de tierra.

Paso 2: blindaje electrostático

Entre los devanados primario y secundario, se agrega y conecta a tierra una pantalla de cobre electrostático. Este blindaje desvía capacitivamente el ruido de alta frecuencia (de VFD, fuentes de alimentación conmutadas y transmisores de radio) lejos del lado secundario.

Paso 3: capacitancia de acoplamiento baja

La construcción especial del devanado (separación de capas, entrelazado o bobina dividida) reduce la capacitancia parásita entre primario y secundario. Una capacitancia más baja significa un mejor rechazo del ruido de alta frecuencia.

Paso 4: regulación estricta del voltaje

El SBK está construido con un diseño de baja impedancia, lo que minimiza la caída de voltaje desde sin carga hasta con carga completa. El voltaje de salida permanece estable incluso cuando la carga cambia repentinamente.

Paso 5 – Salida equilibrada

Para los modelos trifásicos, el SBK produce una salida bien balanceada incluso si la entrada está ligeramente desequilibrada. Esto es fundamental para cargas trifásicas sensibles como máquinas CNC, rectificadoras de precisión y bancos de pruebas.

El resultado: energía limpia, estable y equilibrada en la que pueden confiar los equipos sensibles.

Tipos comunes deTransformadores de alta precisión SBK

Los transformadores SBK están disponibles en varias configuraciones para satisfacer las diferentes necesidades de la aplicación.

La mayoría de los transformadores SBK se fabrican bajo pedido y no se almacenan en el mercado. El voltaje, la capacidad, el blindaje y el gabinete se adaptan a la carga del cliente.

Por quéTransformadores de alta precisión SBKAsunto

Porque una potencia "suficientemente buena" no es suficiente para equipos sensibles.

Esto es lo que un transformador SBK ofrece y que los transformadores normales no pueden ofrecer:

1. Rechazo de ruido de alta frecuencia

Los transformadores estándar ofrecen cierto aislamiento, pero el ruido de alta frecuencia aún se acopla a través de la capacitancia del devanado. El escudo electrostático del SBK reduce ese ruido en órdenes de magnitud, normalmente de 60 dB a 100 dB de rechazo de modo común.

2. Eliminación del bucle de tierra

Cuando varios equipos comparten una tierra común, los potenciales de tierra rara vez son idénticos. Esa diferencia crea corrientes parásitas que forman bucles entre ellos; eso es lo que los ingenieros llaman bucle de tierra.

En un sistema de audio, se muestra como un zumbido de baja frecuencia. En la adquisición de datos, provoca lecturas erráticas o señales fantasmas. En mediciones de precisión, verá una desviación que no debería estar ahí.

El SBK resuelve el problema dándole a la carga su propia referencia a tierra aislada, rompiendo el circuito y deteniendo el ruido en su origen.

3. Baja distorsión de salida

El SBK no introduce una distorsión armónica significativa. La forma de onda del voltaje de salida es una onda sinusoidal limpia, indistinguible de la de entrada. Para instrumentación sensible, esto no es negociable.

4. Voltaje de modo común reducido

En sistemas con conexión a tierra deficiente o sin conexión a tierra, el voltaje de modo común puede hacer que los componentes electrónicos actúen de manera impredecible: fallas aleatorias, lecturas falsas, funcionamiento inestable. El aislamiento y el blindaje del SBK reducen ese voltaje de modo común justo en la carga, para que su equipo reciba energía limpia y estable.

5. Protección de equipos

El aislamiento bloquea sobretensiones, picos y transitorios inducidos por rayos. La carga sólo ve la energía limpia que necesita, no la basura en la red.

Sin un transformador SBK, los equipos sensibles quedan a merced de la red. Con uno, funciona según lo diseñado: de manera predecible, confiable y precisa.

Elegir el transformador de alta precisión SBK adecuado

La selección de un transformador SBK requiere atención a algo más que kVA y voltaje.

Paso 1: determinar el tipo de carga

¿Monofásico o trifásico? La mayoría de los equipos médicos y de laboratorio son monofásicos. La mayoría de los sistemas de prueba y CNC industriales son trifásicos.

¿Continuo o intermitente? Un transformador de 5 kVA que funciona las 24 horas del día, los 7 días de la semana tiene requisitos térmicos diferentes a los de uno que se utiliza para pruebas ocasionales.

Paso 2: calcular la capacidad requerida

Agregue la placa de identificación VA o amperios de todos los equipos que funcionarán simultáneamente. Luego agregue un margen, generalmente del 20% al 30% para futuras expansiones o sobrecargas inesperadas.

Ejemplo: un control CNC (1,5 kVA), un servoaccionamiento (2 kVA) y un accionamiento de husillo (3 kVA) suman un total de 6,5 kVA. Con margen del 20%: 7,8kVA → elige 8kVA o 10kVA.

No sobredimensione dramáticamente. Un transformador sobredimensionado tiene mayores pérdidas sin carga y una mayor corriente de entrada, sin ningún beneficio.

Paso 3: especificar el blindaje

La mayoría de las aplicaciones SBK requieren un blindaje electrostático único. El doble blindaje es poco común pero está disponible.

Paso 4: verifique el voltaje y la frecuencia

Voltaje primario: debe coincidir con el suministro de su sitio (por ejemplo, 380 V, 400 V, 415 V, 460 V).

Voltaje secundario: debe coincidir con su carga (p. ej., 380 V, 220 V, 200 V, 110 V).

Frecuencia: 50 Hz, 60 Hz o 50/60 Hz de doble clasificación.

El SBK se puede construir con derivaciones en el lado primario para adaptarse a voltajes de línea ligeramente variables.

Paso 5: elija la carcasa y el montaje

Marco abierto: para instalación dentro de un panel eléctrico existente. Costo más bajo.

Cerrado (IP20): gabinete interior estándar. Protege contra el contacto accidental.

Cerrado (IP54): hermético al polvo y a las salpicaduras. Para ambientes industriales con polvo o humedad.

Montaje en bastidor: para bastidores de equipos de 19 pulgadas. Común en sistemas de audio y prueba.

Paso 6: verificar la corriente de fuga (para aplicaciones médicas o conectadas a pacientes)

Los transformadores SBK de grado médico deben cumplir con los límites de corriente de fuga IEC 60601-1 (normalmente <0,1 mA para piezas accesibles para el paciente). Solicite un informe de prueba; no se base en afirmaciones verbales.

Paso 7: solicite informes de prueba

Un proveedor acreditado debe proporcionar:

Prueba de resistencia de aislamiento

Prueba de resistencia dieléctrica

Medición de pérdida sin carga

Prueba de regulación de voltaje

Medición de corriente de fuga (para unidades médicas)

Opcional: informe de prueba de tipo de terceros

Pensamientos finales

El transformador de alta precisión SBK no es el transformador más barato del mercado. No es el más pequeño ni el más ligero.

Pero cuando su equipo no puede tolerar energía "sucia" (cuando una falla significa una pieza desechada, una muestra perdida o una repetición de la resonancia magnética), el SBK se amortiza rápidamente.

No tiene pantalla táctil. No se conecta al wifi. No produce gráficos sofisticados.

Simplemente funciona. De forma silenciosa y fiable, año tras año.

En una era en la que el ruido eléctrico está en todas partes (variadores de frecuencia, iluminación LED, fuentes de alimentación conmutadas, cargadores inalámbricos), la energía limpia es cada vez más escasa. El transformador SBK es la herramienta que te lo devuelve.

Si opera fabricación de precisión, imágenes médicas, pruebas de laboratorio o audio profesional, ya conoce el valor de la energía limpia. Si todavía está solucionando misteriosos problemas de equipo, el SBK podría ser la respuesta que aún no ha probado.

La energía limpia no es un lujo. Para equipos sensibles, es un requisito.
