¿Qué es el servoestabilizador de voltaje DBW?

Una fase, gran potencia

La mayoría de la gente piensa que los reguladores de voltaje son pequeñas cajas que se conectan al lado de una computadora o un televisor. Y sí, esos existen. Pero existe otro tipo de regulador: el que no se coloca sobre un escritorio. Se encuentra en una fábrica, junto a una línea de producción, suministrando energía a equipos que consumen decenas o incluso cientos de kilovatios.

Estabilizadores de servovoltaje DBWestán construidos para grandes cargas.

Manejan las cosas pesadas: máquinas CNC, sistemas de imágenes médicas, impresoras de gran formato, hornos industriales, líneas de producción, sistemas centrales de aire acondicionado y bancos de ascensores. Si consume mucha corriente y funciona con energía monofásica, probablemente necesite uno de estos detrás.

Por qué es importante el "alto poder"

Los reguladores monofásicos normales alcanzan un máximo de unos pocos kilovoltios amperios (kVA). Quizás 5kVA, quizás 10kVA si lo presionas.

Los reguladores de alta potencia comienzan donde terminan. Las unidades de la serie DBW, por ejemplo, van desde 10 kVA hasta 180 kVA, y algunos diseños llegan hasta 300 kVA. Esto es suficiente para hacer funcionar los equipos de iluminación, aire acondicionado y producción de un taller completo con una única alimentación estabilizada.

El desafío con las cargas grandes es que no sólo atraen más corriente, sino que la atraen de maneras que castigan a los reguladores comunes. Arrancan los motores. Los compresores se activan. Los equipos de soldadura forman arcos. Cada uno de estos eventos hace que el voltaje baje o aumente, a veces violentamente. Un regulador pequeño se dispararía, se sobrecalentaría o simplemente no respondería con la suficiente rapidez.

Un regulador de alta potencia está diseñado para absorber esos impactos y mantener la salida estable, sin importar lo que haga la carga.

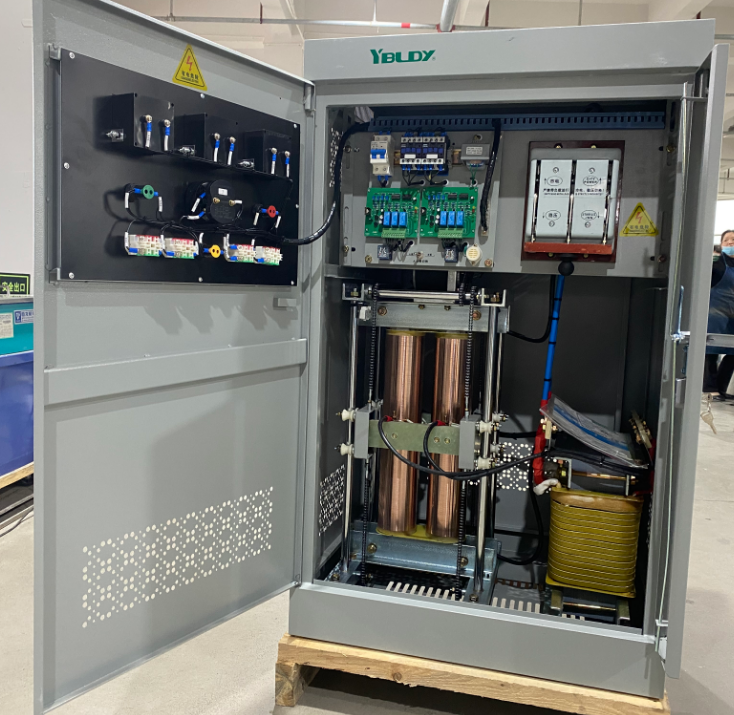

CómoEstabilizador de voltaje servo DBWObras— El principio de compensación

La serie DBW, que es uno de los diseños monofásicos de alta potencia más comunes, utiliza lo que se llama regulación de tipo compensación.

Es un arreglo inteligente. Dentro de la unidad hay dos componentes clave:

Un transformador de compensación, conectado en serie con la línea eléctrica principal.

Un regulador de voltaje de contacto, que ajusta el voltaje de compensación.

Un circuito de control monitorea constantemente el voltaje de salida. Cuando detecta una desviación (por ejemplo, el voltaje de entrada cae porque un motor grande acaba de arrancar) envía una señal a un servomotor. El motor mueve una escobilla de carbón a través de los devanados del regulador de contacto. Eso cambia el voltaje que ingresa al devanado primario del transformador de compensación. Luego, el transformador de compensación agrega o resta voltaje de la línea principal, devolviendo la salida exactamente a donde debería estar.

Todo esto sucede de forma automática, continua y rápida, normalmente en 1,5 segundos para un cambio de voltaje de entrada del 10 %.

La belleza de este diseño es que no interrumpe el flujo de energía. No se enciende y apaga. Simplemente aumenta y disminuye el voltaje, corrigiendo a medida que avanza.

Lo que distingue a uno bueno

1. No altera la forma de onda

Algunos reguladores distorsionan la forma de onda de CA cuando corrigen el voltaje. Éste no lo hace. Lo que sale es idéntico a lo que entró, sólo que más estable. Para equipos de imágenes médicas, instrumentos de laboratorio y maquinaria de precisión, eso no es negociable.

2. Es eficiente

A plena carga, la eficiencia se sitúa por encima del 95%. A 50 kVA y más, es aún mejor: alrededor del 98 %. Eso significa menos calor, menos desperdicio de electricidad y menores costos operativos durante la vida útil de la unidad.

3. Maneja la sobrecarga

La serie DBW puede tomar el 200% de la corriente nominal durante un minuto. Ese es el tipo de margen que necesita cuando arranca un compresor o una línea de producción se acelera.

4. Se protege a sí mismo y a su equipo.

La protección estándar incluye sobretensión, subtensión, sobrecorriente, cortocircuito y pérdida de fase. Algunos modelos también ofrecen conmutación manual/automática, modos de derivación y reinicio automático después de un corte de energía. Si algo sale mal, el regulador se apaga de forma segura en lugar de permitir que una falla llegue a su equipo.

5. Funciona continuamente

Estos no son dispositivos de servicio intermitente. Están diseñados para funcionar las 24 horas del día, los 7 días de la semana, los 365 días del año, con un mantenimiento mínimo.

donde encontrarásRegulador de voltaje servo DBW

La lista de aplicaciones es amplia y sigue creciendo.

Fabricación industrial: máquinas CNC, centros de mecanizado, líneas de producción, equipos para trabajar metales

Instalaciones médicas: escáneres de tomografía computarizada, máquinas de resonancia magnética, sistemas de rayos X, analizadores de laboratorio

Edificios comerciales: ascensores, aire acondicionado central, impresoras de gran formato, sistemas de iluminación.

Telecomunicaciones: estaciones base, centros de datos, equipos de comunicación.

Investigación y pruebas: laboratorios, bancos de pruebas, equipos de calibración.

Agricultura y transporte: sistemas de riego, señalización ferroviaria, apoyo en tierra aeroportuario.

En resumen: en cualquier lugar donde la energía monofásica deba ser limpia, estable y capaz de manejar corrientes importantes.

Elegir el tamaño correcto

Elegir un regulador de alta potencia no es complicado, pero requiere algo de reflexión.

Paso 1: suma tus cargas

Enumere todo lo que se conectará. Los motores y compresores consumen más al arrancar que cuando están en funcionamiento, a veces entre tres y cinco veces más. No ajuste el tamaño basándose únicamente en la corriente actual.

Paso 2: aplique un margen de seguridad

La práctica de la industria es agregar entre un 20 y un 30% al total. Eso cubre futuras expansiones y sobrecargas inesperadas.

Paso 3: revisa tu red

Las unidades DBW estándar aceptan entradas de 176 V a 264 V. Si su sitio regularmente sale de ese rango, especifique una versión de entrada más amplia.

Paso 4: considere el medio ambiente

Estas unidades están diseñadas para instalación en interiores, con temperaturas ambiente de 10°C a +40°C y humedad relativa inferior al 90%. Si su sitio tiene polvo, humedad o está mal ventilado, téngalo en cuenta.

Pensamientos finales

Un servoestabilizador de voltaje DBW no es glamoroso. No tiene pantalla táctil ni aplicación móvil. No aparece en los titulares.

Pero hace algo esencial: mantiene grandes cargas en funcionamiento cuando la red no puede hacerlo.

Para fábricas, hospitales y edificios comerciales que no pueden permitirse tiempos de inactividad relacionados con el voltaje, el regulador no es opcional: es infraestructura. Se encuentra entre la red poco confiable y los costosos equipos, realizando un trabajo de manera silenciosa y continua: asegurarse de que el voltaje se mantenga donde debería estar.

Las cargas grandes necesitan una gran protección. Para eso es esto.
