¿Cómo funciona el transformador automático SBK?

– Descubriendo el secreto detrás de esa práctica caja de voltaje

Entra en casi cualquier fábrica y verás una caja de metal cuadrada con "SBK" impreso en su etiqueta. Se encuentra silenciosamente en un rincón, pero resuelve un dolor de cabeza que sigue apareciendo: tienes una máquina nueva y brillante importada del extranjero, pero su voltaje nominal no coincide con tu red local. Conecte esta caja en el medio y la máquina cobrará vida. Ese es el autotransformador SBK en funcionamiento.

Entonces, ¿qué está pasando realmente dentro?

Saltemos la jerga pesada de los libros de texto y analicémosla en un lenguaje sencillo.

Una bobina, dos trabajos

Un transformador de aislamiento normal tiene dos devanados separados (primario y secundario) que están aislados eléctricamente entre sí. La energía viaja por inducción magnética, pero los circuitos de entrada y salida nunca se tocan.

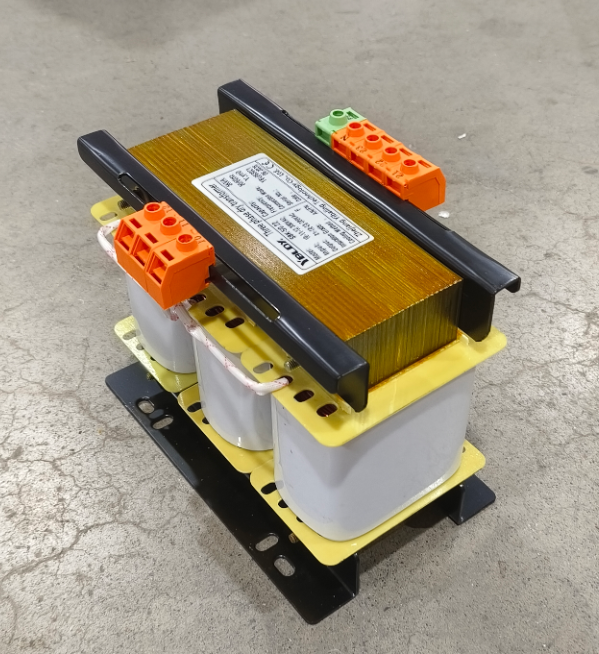

ElTransformador automático SBKadopta un enfoque más económico. Utiliza un solo devanado continuo, con varios puntos de derivación a lo largo de su longitud. Conecta la entrada a una sección de la bobina y la salida a otra sección.

Piense en ello como una cuerda larga: hace un nudo en algún lugar en el medio. Conecte un extremo a la fuente de energía y recoja la salida desde un lugar diferente; el voltaje cambia porque está usando solo una parte de la cuerda. Dado que la entrada y la salida comparten una gran parte del mismo devanado, el transformador depende tanto de un acoplamiento magnético como de una conexión eléctrica directa.

¿Avanzar o bajar? Todo depende de dónde toques.

He aquí un ejemplo concreto. Supongamos que aplica 380 V en todo el devanado, pero toma la salida de un grifo en la posición de 200 V: obtiene 200 V. Eso es bajar. Dale la vuelta: alimenta 200 V en esa sección y extrae 380 V del devanado completo, y tendrás un paso adelante.

La física es la vieja inducción electromagnética: la corriente alterna crea un campo magnético cambiante, que induce voltaje a lo largo de la bobina. Mueva el grifo, mueva la relación de voltaje. Sencillo, directo y sólido como una roca.

¿Por qué tantos fabricantes de equipos apuestan porTransformador automático SBK?

Tres grandes razones.

En primer lugar, ahorra material y dinero. Debido a que parte del devanado cumple una doble función, se necesita menos cobre (o aluminio) y un núcleo más pequeño que un transformador de aislamiento con la misma potencia nominal. Eso significa una unidad más liviana y compacta a un costo menor.

En segundo lugar, mayor eficiencia, menor calor. Menos pérdida de cobre y menos pérdida de hierro se traducen en menos desperdicio de energía. Con el tiempo, especialmente para unidades grandes de cientos o miles de kVA, los ahorros de electricidad realmente aumentan.

En tercer lugar, es una solución versátil para equipos de "voltaje externo". Muchas máquinas herramienta de precisión, servoaccionamientos, máquinas de moldeo por inyección y productos electrónicos provienen de Japón, Europa o Estados Unidos, con voltajes nominales como 200 V, 220 V, 110 V o 100 V. Nuestras redes locales suelen emitir 380V/220V. La serie SBK le permite personalizar múltiples combinaciones de tomas, para que pueda marcar exactamente el voltaje que a su equipo le "gusta consumir".

Una advertencia: no es un transformador de aislamiento.

Esto es importante. El autotransformador SBK no proporciona aislamiento eléctrico entre la entrada y la salida. Debido a que los devanados comparten una sección común, el primario y el secundario están conectados eléctricamente. Si necesita aislamiento galvánico por seguridad, filtrado de ruido o protección contra golpes, debe elegir un transformador de verdadero aislamiento. Pero si su única necesidad es la conversión de voltaje (y está preocupado por los costos), el SBK es una opción extremadamente eficiente.

¿Dónde encuentras realmente Transformador automático SBKen la vida real?

Además de las máquinas herramienta y los equipos importados que mencioné, también verá transformadores SBK en paneles de distribución de iluminación, etapas frontales para rectificadores, estaciones de carga, sistemas de energía de túneles y metros, gabinetes de control de ascensores en edificios de gran altura, prácticamente en cualquier lugar donde necesite cambiar los niveles de voltaje sin necesidad de aislamiento.

para terminarlo

El autotransformador SBK no es ciencia espacial. En esencia, es solo un devanado con un solo toque y una buena inducción electromagnética. Utiliza menos materiales, desperdicia menos energía y resuelve uno de los problemas de desajuste de voltaje más comunes que encontrará en el taller. Sin trucos sofisticados, solo un caballo de batalla sólido y práctico que funciona silenciosamente durante años. Y eso, en mi opinión, es exactamente lo que debería ser un buen equipo industrial.
