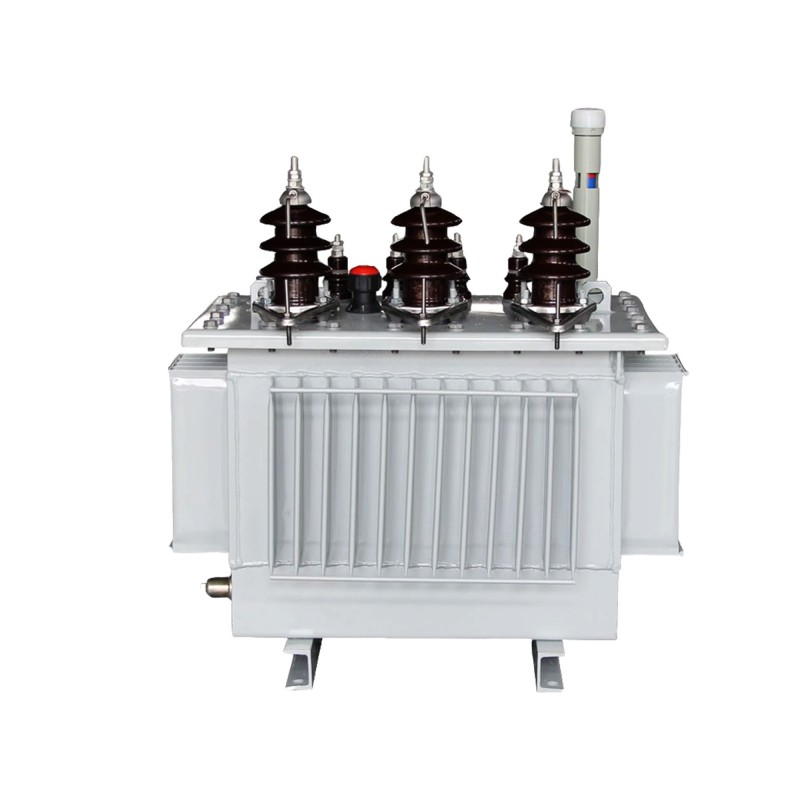

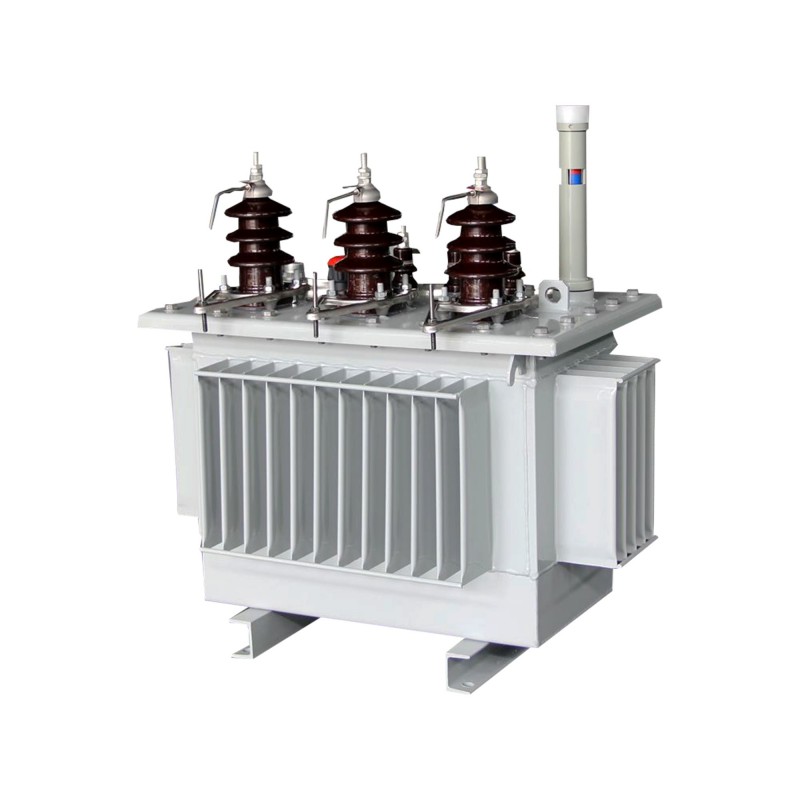

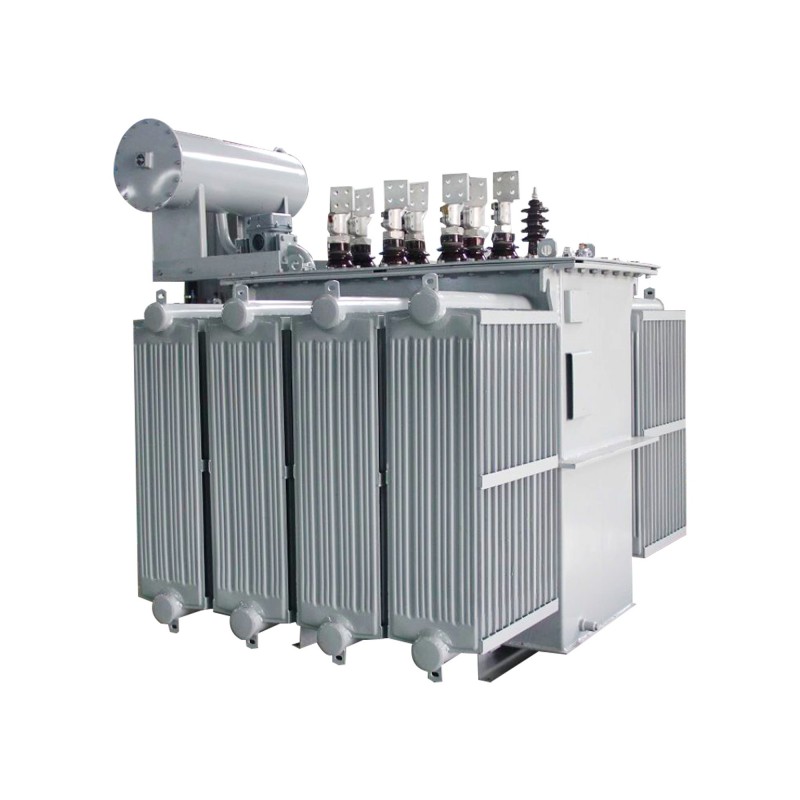

Transformador de distribución sumergido en aceite S13

El transformador de distribución de energía sumergido en aceite S13 es un transformador de distribución de energía trifásico sumergido en aceite producido por Yibaling Factory.

Es un equipo de energía trifásico que ha logrado mejoras clave de rendimiento sobre la base de una estructura confiable tradicional.



Las principales ventajas se reflejan en dos mejoras específicas:

El cuerpo del transformador de distribución de energía sumergido en aceite S13 adopta una nueva estructura de aislamiento y un diseño de refuerzo mecánico.

Por ejemplo, al mejorar el sistema de compresión del devanado, utilizar almohadillas aislantes de alta resistencia y adoptar un mejor método de fijación de cables, se mejora significativamente la estabilidad del transformador de distribución de energía sumergido en aceite S13 cuando se lo somete a corrientes de cortocircuito repentinas, lo que reduce el riesgo de fallas y garantiza la resiliencia del funcionamiento de la red eléctrica.

El núcleo de hierro del transformador de distribución de energía sumergido en aceite S13 está hecho de láminas de acero de silicio orientado laminadas en frío de alta permeabilidad magnética y baja pérdida (como 30ZH120 o materiales similares) y se ensambla mediante un proceso de junta escalonada de bisel completo.

Esta combinación minimiza la resistencia magnética y las pérdidas por corrientes parásitas en el núcleo de hierro, lo que resulta en una reducción significativa de las pérdidas sin carga (Po) y de carga (Pk) del transformador.

Perfil de la empresa

Condiciones de trabajo

1. Altitud

El diseño estándar del transformador de distribución sumergido en aceite S13 es aplicable a áreas con una altitud no superior a 1000 metros. Cuando la altitud del lugar de instalación excede este límite, debido a la falta de aire, la eficiencia de disipación de calor disminuirá y la resistencia del aislamiento externo se reducirá.

En este caso, la capacidad debe reducirse de acuerdo con las normas nacionales de uso y es posible que sea necesario corregir la distancia de aislamiento. En términos generales, por cada 100 metros de aumento de altitud, se sugiere reducir la capacidad de carga continua recomendada del transformador en aproximadamente un 0,3-0,5%.

2. Temperatura ambiente

Las condiciones normales de temperatura ambiente de funcionamiento para el transformador de distribución sumergido en aceite S13 son las siguientes:

Temperatura máxima: +40 ℃. Esta temperatura es la temperatura en un ambiente sombreado y bien ventilado, no la temperatura de la superficie del equipo bajo la luz solar directa.

Temperatura máxima media mensual: no superior a +30 ℃.

Temperatura máxima media anual: no superior a +20 ℃.

Temperatura mínima exterior: no inferior a -25 ℃. En el entorno de temperatura más baja, es necesario garantizar que el aceite aislante utilizado para el transformador de distribución sumergido en aceite S13 tenga el rendimiento correspondiente a baja temperatura (como un punto de congelación inferior a la temperatura ambiente) para garantizar el arranque y la circulación normales.

Ventaja principal

En comparación con productos similares en el mercado con la misma especificación, la principal ventaja del transformador de distribución sumergido en aceite S13 radica en su logro de un avance sinérgico en el nivel de eficiencia energética, economía de ciclo de vida completo y confiabilidad operativa.

1. Nivel de eficiencia energética

El transformador S13 logra una reducción del 25 % al 30 % en la pérdida sin carga y una reducción del 10 % al 15 % en la pérdida de carga en comparación con el transformador de distribución sumergido en aceite S11, cumpliendo plenamente con el estándar nacional de eficiencia energética de primer nivel.

Además, funciona silenciosamente, con un ruido controlado dentro de los 45 decibelios y tiene una mayor capacidad de sobrecarga y resistencia al impacto contra cortocircuitos.

Y el tanque de aceite completamente sellado y un mejor sistema de aislamiento hacen que el mantenimiento sea conveniente y la vida útil sea más larga.

2. Rendimiento de alto costo

Para los clientes, esto significa directamente un ahorro en los costes de electricidad. Tomando como ejemplo un transformador de 1000 kVA de uso común, el transformador de distribución sumergido en aceite S13 puede ahorrar aproximadamente 12 000 kWh de electricidad al año.

3. Rendimiento en tiempo de ejecución

Al mismo tiempo, el diseño es muy práctico:

Estructura compacta, alto nivel de protección (IP55), capaz de operación estable en espacios con espacio limitado, ambientes especiales de centrales eléctricas de nueva energía o zonas costeras húmedas.

El aceite es seguro y respetuoso con el medio ambiente y está equipado con protección dual de presión y protección de gas.

Preguntas frecuentes

P: En comparación con los modelos más antiguos (como los transformadores de distribución sumergidos en aceite S9, S11), ¿cuáles son la eficiencia energética principal y las ventajas económicas del transformador de distribución sumergido en aceite S13?

R: La principal ventaja radica en su diseño central avanzado y la mejora de la eficiencia energética. El transformador de distribución sumergido en aceite S13 utiliza láminas de acero de silicio orientado laminadas en frío de alta calidad y una estructura de junta oblicua completa, lo que reduce significativamente las corrientes parásitas y las pérdidas por histéresis magnética en el circuito magnético.

Específicamente, su pérdida sin carga (P0) se reduce en promedio aproximadamente entre un 20 y un 30 % en comparación con el transformador de distribución sumergido en aceite S11, y su pérdida de carga (Pk) se reduce en promedio aproximadamente entre un 15 y un 20 %.

Desde una perspectiva económica, esto conduce a un mejor costo total de propiedad (TCO). Aunque el costo de compra inicial es ligeramente mayor, los costos de pérdida de energía significativamente reducidos durante todo el ciclo de vida del transformador (generalmente 20 años o más) a menudo pueden recuperarse en unos pocos años, lo que hace que el uso a largo plazo sea más rentable.
