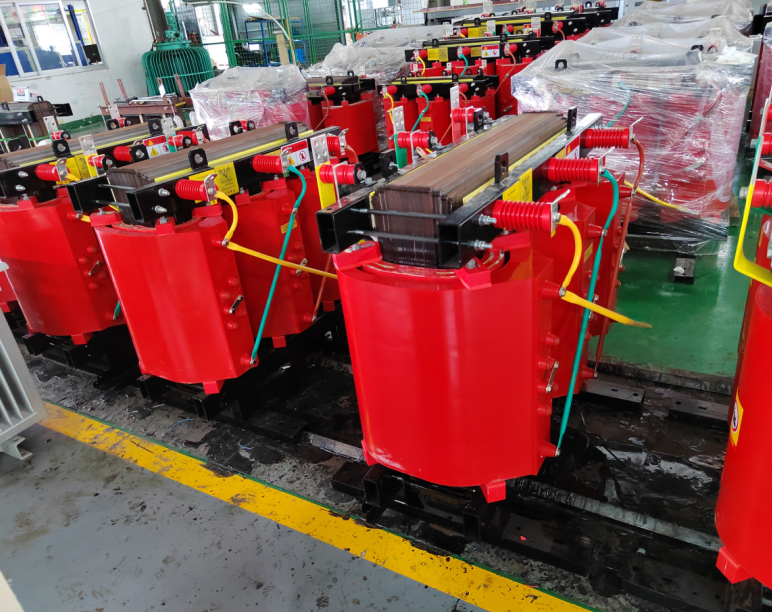

¿Qué es el transformador de tipo seco SCB10?

Un transformador de tipo seco SCB10 es un transformador trifásico moldeado en resina epoxi diseñado para aplicaciones en interiores donde la seguridad contra incendios y las preocupaciones ambientales son primordiales. La designación "SCB" le indica qué es: S para trifásico, C para resina fundida (epoxi) y B para devanados de lámina en el lado de bajo voltaje. El "10" es el código de rendimiento: una generación que representó un importante paso adelante en eficiencia cuando se introdujo.

A diferencia de los transformadores sumergidos en aceite que dependen de aceite mineral inflamable para aislamiento y refrigeración, el SCB10 utiliza resina epoxi sólida para encapsular sus devanados. Sin aceite significa sin riesgo de incendio, sin riesgo de fugas y sin mantenimiento de aceite. Funciona de forma limpia, silenciosa y segura, justo en medio de un edificio si es necesario.

¿Por qué importa eso?

Porque los edificios modernos (hospitales, centros de datos, centros comerciales, aeropuertos) tienen requisitos estrictos de seguridad contra incendios. Un transformador lleno de aceite en el sótano representa un riesgo de incendio que requiere contención y extinción de incendios especiales. Se puede instalar un transformador de tipo seco como el SCB10 sin esas precauciones adicionales. Es resistente al fuego, autoextinguible y no libera gases tóxicos bajo estrés térmico.

En resumen: coloca el transformador donde está la carga, sin riesgo de incendio.

como unTransformador tipo seco SCB10Obras

El principio de funcionamiento es el mismo que el de cualquier transformador: inducción electromagnética. Pero la construcción es fundamentalmente diferente.

Paso 1: el núcleo

El núcleo magnético está construido con acero de silicio de grano orientado laminado en frío de alta permeabilidad, ensamblado con juntas escalonadas para minimizar las pérdidas sin carga y el ruido. El núcleo está asegurado con una estructura de placa de anclaje que elimina el riesgo de descarga a los pernos pasantes.

Paso 2: devanado de alto voltaje

El devanado de alto voltaje utiliza alambre rectangular esmaltado Clase H (180°C), enrollado en una configuración cilíndrica segmentada. Este diseño proporciona una mejor distribución de voltaje y una mayor capacidad de resistencia a impulsos. A continuación, el devanado se funde en resina epoxi con carga mineral al vacío. El relleno mejora la disipación de calor y la resistencia mecánica al tiempo que reduce el coeficiente de expansión térmica de la resina.

Paso 3: devanado de bajo voltaje

El devanado de bajo voltaje utiliza una construcción enrollada en lámina. La lámina de cobre se enrolla con aislamiento entre las capas y luego se sella los extremos con resina epoxi. Esta estructura ofrece una excelente capacidad de resistencia a cortocircuitos porque la amplia superficie de la lámina distribuye la corriente de manera uniforme y disipa el calor de manera efectiva.

Paso 4: encapsulación

Ambos devanados se funden bajo vacío y presión. El vacío elimina el aire y la humedad antes de inyectar la resina, eliminando los huecos que podrían convertirse en sitios de descarga parcial. El resultado es un sistema de aislamiento denso y sin huecos que resiste la humedad, el polvo y la contaminación.

Paso 5: enfriamiento

El enfriamiento estándar es aire natural (AN): enfriamiento por convección a través de los devanados. Para un mayor rendimiento, el aire forzado (AF) con ventiladores puede aumentar la capacidad en aproximadamente un 40 %.

Paso 6: monitoreo de temperatura

Los sensores Pt100 están integrados en los devanados, conectados a un controlador de temperatura que proporciona:

Control de arranque/parada del ventilador

Alarma de alta temperatura

Señal de disparo por sobretemperatura

El resultado: un transformador que se puede instalar en interiores de forma segura, funciona de forma limpia y silenciosa y se protege del sobrecalentamiento.

Tipos comunes deTransformadores SCB10

Los transformadores de tipo seco SCB10 están disponibles en una variedad de capacidades y configuraciones.

Opciones de recinto:

IP00 (abierto): sin caja. Para instalación dentro de una sala eléctrica cerrada con llave.

IP20 — Caja de malla. Protege contra el contacto accidental con piezas vivas. Más común para uso en interiores.

IP23: carcasa resistente a la intemperie. Adecuado para lugares interiores con goteo de agua o condensación.

Grupo de conexión:

Dyn11: supresión de armónicos más común y mejor

Yyn0: alternativa estándar para aplicaciones generales

Por quéTransformadores de tipo seco SCB10Asunto

Porque el transformador más seguro es el que no se quema ni gotea.

Esto es lo que hace que el SCB10 sea la opción preferida para instalaciones críticas y sensibles:

1. Seguridad contra incendios

La resina epoxi es ignífuga y autoextinguible. En caso de fallo eléctrico, la resina no favorece la combustión. No libera gases tóxicos ni corrosivos cuando se calienta. Esta es la razón principal por la que muchos códigos de construcción requieren transformadores de tipo seco.

2. Seguridad ambiental

Sin petróleo no hay riesgo de contaminación del suelo o de las aguas subterráneas. No se requiere contención de derrames. No hay eliminación de aceite al final de su vida útil. Para las certificaciones de edificios ecológicos y ubicaciones ambientalmente sensibles, esto es una gran ventaja.

3. Bajo mantenimiento

La encapsulación de resina es permanente. Sin pruebas de aceite, sin filtrado de aceite, sin recarga. El transformador está diseñado para tener más de 30 años de vida útil con un mantenimiento mínimo: solo limpieza ocasional del polvo del gabinete.

4. Resistencia a la humedad

El sistema de resina sellado protege los devanados de la entrada de humedad. Los transformadores SCB10 pueden funcionar con un 100 % de humedad y se pueden volver a energizar después del apagado sin procedimientos de secado.

5. Bajo nivel de ruido

Los niveles de ruido típicos están por debajo de 50 dB para la mayoría de las clasificaciones: lo suficientemente silenciosos para su instalación en edificios ocupados sin tratamiento acústico especial.

6. Resistencia al cortocircuito

Los devanados de lámina y el encapsulado de resina sólida le dan al SCB10 una excelente capacidad de resistencia a cortocircuitos. Puede manejar las enormes fuerzas mecánicas de una falla sin deformar el devanado.

7. Control de descargas parciales

La fundición al vacío elimina los huecos en el aislamiento. Los niveles de descarga parcial suelen estar por debajo de 10 pC, significativamente mejores que muchos diseños antiguos de tipo seco.

8. Capacidad de sobrecarga

Con refrigeración por aire forzado (AF), el transformador puede entregar hasta un 140-150 % de su capacidad nominal. Esto proporciona un espacio libre útil para cargas máximas o condiciones de emergencia.

Sin estas características, la instalación de un transformador en un edificio alto o en un hospital requeriría bóvedas resistentes al fuego, contención de aceite y ventilación extensiva, todo lo cual cuesta dinero y consume espacio. El SCB10 elimina esos requisitos.

Elegir el transformador de tipo seco SCB10 adecuado

La selección de un transformador SCB10 requiere considerar la capacidad, el entorno y la aplicación.

Paso 1: determine su carga

Sume el consumo de energía de todos los equipos que se conectarán. Incluya una expansión futura, normalmente un margen del 20 al 30 %. Los tamaños estándar del SCB10 varían de 30 kVA a 2500 kVA.

Paso 2: especificar el voltaje

Paso 3: elige el grupo de conexión

Dyn11: recomendado para la mayoría de las instalaciones modernas. El devanado de alto voltaje conectado en delta reduce las corrientes armónicas y proporciona un camino para las corrientes de secuencia cero.

Yyn0: más simple, pero ofrece menos supresión armónica.

Paso 4: seleccione el tipo de gabinete

Paso 5: Verifique el enfriamiento y la reducción de potencia

Estándar: Aire natural (AN): capacidad nominal total

Aire forzado (AF): agregue ventiladores para una capacidad del 140-150%, pero confirme con el proveedor

Reducción de altitud: por encima de 1000 m, se debe reducir la capacidad. Reducción de la temperatura ambiente: por encima de 40°C, se debe reducir la capacidad.

Paso 6: verificar la clase de aislamiento

SCB10 utiliza aislamiento Clase F (155°C) o Clase H (180°C). Una clase de temperatura más alta significa una mejor capacidad de sobrecarga y una vida térmica más larga.

Paso 7: verifique el controlador de temperatura

Un transformador SCB10 moderno incluye un controlador de temperatura con:

Sensores Pt100 de 3 hilos integrados en los devanados

Pantalla digital de temperaturas de bobinado.

Arranque/parada del ventilador en umbrales programados

Salidas de alarma y disparo (contactos secos)

Comunicación RS485/Modbus opcional

Pensamientos finales

El transformador de tipo seco SCB10 representa una era específica en la tecnología de transformadores: una generación que entregó pérdidas significativamente menores, menor ruido y mayor confiabilidad que su predecesor SCB9. En su momento, era el estándar para la distribución de energía interior moderna.

Y sigue siendo una opción sólida para muchas aplicaciones actuales, especialmente para proyectos donde el presupuesto es una consideración. Si bien los modelos SCB11, SCB13 y SCB18 de mayor eficiencia ahora ofrecen pérdidas aún menores, el SCB10 aún cumple con los estándares actuales y brinda un servicio confiable y seguro para innumerables edificios en todo el mundo.

Si está instalando un transformador en un edificio comercial, un hospital, un centro de datos o cualquier lugar donde la seguridad contra incendios y las preocupaciones ambientales sean primordiales, es probable que se requiera un transformador de tipo seco. El SCB10 ofrece el equilibrio adecuado entre seguridad, eficiencia y rentabilidad para muchas de esas aplicaciones.

No tiene aceite que se pueda filtrar, quemar o derramar. No requiere pruebas periódicas de aceite. No necesita bóveda resistente al fuego. Simplemente permanece ahí, haciendo silenciosamente su trabajo, año tras año. Energía limpia, segura y confiable, justo donde la necesita.
