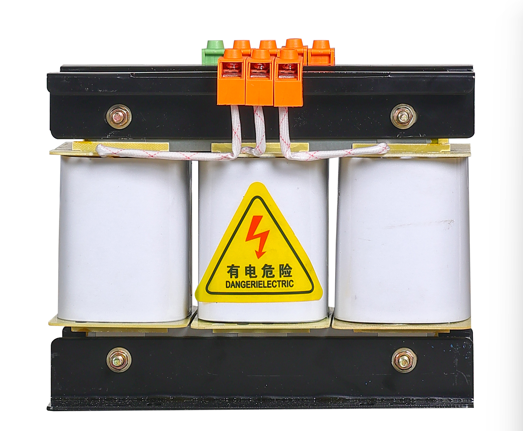

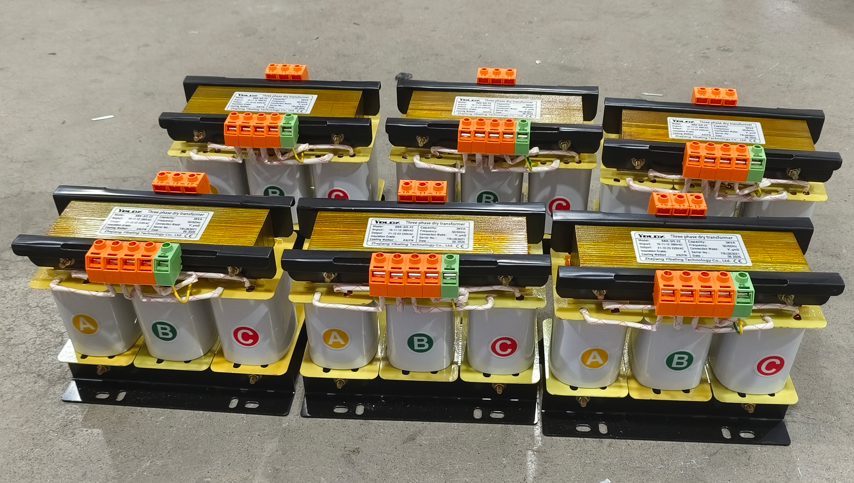

¿Qué es un transformador de control SBK y por qué es importante?

Un transformador de control SBK es un transformador trifásico de tipo seco diseñado específicamente para suministrar circuitos de control, paneles de relés, sistemas PLC y equipos auxiliares en entornos industriales.

Su trabajo no es alimentar motores o elementos calefactores. Su trabajo es alimentar los "cerebros" de la máquina (el PLC, los contactores, los relés, los indicadores, los sensores) con energía limpia, estable y aislada.

¿Por qué importa eso?

Porque los circuitos de control son sensibles. Una caída de voltaje momentánea que un motor ignoraría puede provocar que un PLC falle, que un contactor vibre o que un sensor dé una lectura falsa. En una línea de producción, eso significa piezas de desecho, tiempo de inactividad y dolores de cabeza para solucionar problemas.

El transformador de control SBK aísla el circuito de control del bus de alimentación principal, filtra el ruido y proporciona un suministro de voltaje dedicado y estable en el que puede confiar el sistema de control.

En resumen: mantiene el cerebro de la máquina funcionando mientras sus músculos hacen el trabajo pesado.

como unTransformador de control SBKObras

El principio es sencillo, pero la aplicación es específica.

Paso 1 – Entrada

El devanado primario se conecta a la fuente de alimentación principal, normalmente trifásica de 380 V, 400 V o 415 V. Puede tener múltiples derivaciones para adaptarse a las variaciones de voltaje de la línea.

Paso 2 – Aislamiento

El devanado secundario está eléctricamente separado del primario. No hay conexión directa. La energía se transfiere a través de un campo magnético. Esto impide que el ruido, las sobretensiones y las fallas a tierra lleguen al circuito de control.

Paso 3 – Salida

El devanado secundario produce el voltaje que necesita el sistema de control, a menudo 220 V, 110 V o 24 V CA. Algunos transformadores SBK tienen múltiples devanados secundarios para diferentes voltajes de control de una sola unidad.

Paso 4 – Suministro dedicado

La salida alimenta el panel de control: fuente de alimentación del PLC, bobinas de relé, bobinas de contactor, luces indicadoras y cualquier otro equipo auxiliar o de control.

Paso 5: construido para funcionar continuamente

Los circuitos de control están siempre encendidos. El SBK está diseñado para servicio continuo: bajo aumento de temperatura, bajo nivel de ruido y larga vida útil a plena carga.

El resultado: una fuente de alimentación limpia, estable y dedicada para el sistema de control de la máquina.

Tipos comunes deTransformadores de control SBK

Los transformadores de control SBK están disponibles en varias configuraciones.

La versión blindada de voltaje múltiple es la especificación más común para sistemas de control industriales de tamaño mediano a grande.

Por quéTransformadores de control SBKAsunto

Porque el fallo de una máquina más caro es el que se podría haber evitado con una mayor potencia.

Esto es lo que un transformador de control SBK proporciona y que las fuentes de alimentación normales no pueden ofrecer:

1. Aislamiento eléctrico

El circuito de control está físicamente separado del bus de alimentación principal. Si el devanado de un motor hace un cortocircuito, la sobretensión se detiene en el transformador. El sistema de control sigue funcionando.

2. Estabilidad de voltaje

Incluso cuando el suministro principal cae o aumenta, el transformador de control mantiene el voltaje de salida dentro de un rango estrecho. Los PLC y los relés no vibran ni se desconectan.

3. Supresión de ruido

Los VFD, contactores y fuentes de alimentación conmutadas generan ruido de alta frecuencia. La construcción del devanado del SBK y el blindaje opcional impiden que el ruido llegue al circuito de control.

4. Eliminación del bucle de tierra

Al proporcionar un secundario aislado, el SBK rompe los bucles de tierra que provocan lecturas erráticas de los sensores, errores de comunicación y comportamiento inexplicable del equipo.

5. Punto único de suministro

Un transformador suministra todas las tensiones de control. No se permiten múltiples fuentes de alimentación con diferentes referencias a tierra. Cableado más sencillo, menos puntos de fallo y resolución de problemas más sencilla.

6. Larga vida útil

Los transformadores SBK están construidos para servicio continuo. El núcleo y los devanados tienen un tamaño generoso. El aislamiento suele ser Clase F (155°C) o Clase H (180°C). Funcionan bien y duran décadas.

Sin un transformador de control adecuado, el sistema de control de su máquina queda a merced del bus de energía principal. Con uno, funciona de forma predecible y fiable.

Elegir lo correctoTransformador de control SBK

Seleccionar el transformador de control correcto no es complicado, pero algunos errores pueden provocar disparos molestos y un comportamiento errático.

Paso 1: determinar la carga

Enumere todos los dispositivos que serán alimentados por el transformador de control:

Fuente de alimentación PLC (clasificación VA)

Bobinas de relé (retención VA)

Bobinas de contactor (VA selladas)

Luces indicadoras

Válvulas solenoides

Sensores y transmisores

Agregue los VA (no los vatios) de todos los dispositivos que funcionarán simultáneamente.

Paso 2: aplicar el factor de trabajo

Los transformadores de control tienen un tamaño diferente al de los transformadores de potencia.

Paso 3: verifique la corriente de irrupción

Los contactores y relés consumen mucha más corriente cuando se cierran que cuando se mantienen. Un transformador que sea lo suficientemente grande para mantener la corriente puede dispararse o caer el voltaje durante el cierre.

Regla general: la capacidad de arranque del transformador debe ser al menos 10 veces la carga en estado estable durante los primeros ciclos. La mayoría de los transformadores SBK se construyen con suficiente margen de irrupción, pero si tiene muchos contactores grandes, aumente el tamaño.

Paso 4: especificar voltajes

Voltaje primario: ¿cuál es su suministro? ¿380V? ¿400V? ¿415V?

Voltaje(s) secundario(s): ¿qué necesita su sistema de control? ¿220V? ¿110V? ¿24V?

Paso 5: decidir sobre el blindaje

Paso 6: elija el tipo de gabinete

Marco abierto: montaje dentro de un panel de control. Costo más bajo.

Cerrado: montaje independiente. Protege contra el contacto accidental.

IP54 o superior: para ambientes polvorientos o húmedos.

Paso 7: verifique los informes de prueba del fabricante

Solicite al proveedor:

Prueba de resistencia de aislamiento

Prueba de resistencia dieléctrica

Medición de pérdida sin carga

Prueba de regulación de voltaje

Pensamientos finales

El transformador de control SBK no es un componente "héroe". No tiene pantalla parpadeante ni actualización de software. Pero intente ejecutar una máquina sin él y lo notará de inmediato.

Se encuentra en la esquina del panel de control y hace su trabajo silenciosamente, año tras año. Protege los costosos aparatos electrónicos. Mantiene el PLC en funcionamiento cuando el bus principal cae. Bloquea el ruido que de otro modo provocaría apagones aleatorios.

Si está diseñando un panel de control, construyendo una máquina o actualizando un sistema existente, el transformador de control SBK es uno de los componentes más importantes que especificará, incluso si nadie habla de ello.

Porque el poder de control confiable no es opcional. Es la base de una automatización confiable.
