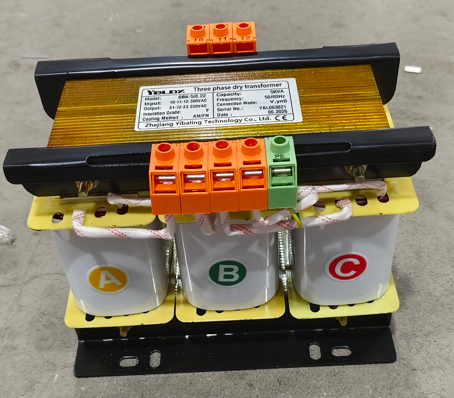

¿Qué es un transformador seco trifásico SBK y por qué es importante?

UnTransformador seco trifásico SBKes un transformador de aislamiento de bajo voltaje enfriado por aire diseñado para aplicaciones donde se requiere energía limpia y estable y donde los transformadores llenos de aceite simplemente no son adecuados.

A diferencia de los transformadores sumergidos en aceite, el SBK no utiliza aislamiento líquido. Sus devanados se enfrían mediante la circulación natural del aire y toda la unidad está construida para funcionar de manera limpia, silenciosa y segura: sin fugas, sin riesgo de incendio, sin mantenimiento de aceite.

¿Por qué importa eso?

Porque los equipos industriales modernos (máquinas CNC, líneas de producción automatizadas, dispositivos médicos, sistemas de comunicación) son sensibles a la calidad de la energía y a menudo se instalan en lugares interiores con espacio limitado donde una fuga de aceite en un transformador sería un desastre.

El SBK se ubica entre el suministro y la carga, aumentando o disminuyendo el voltaje, aislando los equipos sensibles del ruido de la red y proporcionando una fuente de energía estable y confiable que mantiene la producción funcionando sin interrupciones.

En resumen: proporciona energía limpia y silenciosa dondequiera que la necesite: en interiores, exteriores, en su gabinete de control o junto a su maquinaria.

como unTransformador seco trifásico SBKObras

El principio es sencillo, pero lo que hace especial al SBK es su construcción.

Paso 1 – El núcleo

El núcleo magnético está hecho de láminas de acero al silicio laminadas en frío, apiladas en una disposición escalonada. Esto reduce la corriente de magnetización y las pérdidas sin carga, lo que confiere al transformador su alta eficiencia.

Paso 2 – Los devanados

Alrededor del núcleo se enrollan devanados de cobre o aluminio de alta calidad. El lado de bajo voltaje utiliza devanados de lámina o capa para manejar corrientes más altas; el lado de alto voltaje utiliza devanados cilíndricos para una mejor distribución del voltaje.

Paso 3 – Aislamiento

Los devanados primario y secundario están eléctricamente separados. La energía se transfiere a través del campo magnético, sin conexión directa. Esto impide que las sobretensiones, los armónicos y las fallas a tierra lleguen a su equipo.

Paso 4 – Enfriamiento

El enfriamiento es AN — el aire natural. Sin ventiladores, sin bombas, sin piezas móviles. El transformador disipa el calor a través de su núcleo y las superficies del devanado, lo que lo hace confiable y no requiere mantenimiento.

Paso 5: recinto opcional

Los transformadores SBK vienen en dos configuraciones principales:

Tipo abierto: para instalación dentro de gabinetes o áreas de acceso restringido

Tipo protegido: equipado con una carcasa de acero para mayor seguridad y protección.

Paso 6 – Monitoreo

Los accesorios opcionales incluyen voltímetros, amperímetros, controladores de temperatura y ruedas para instalaciones portátiles.

El resultado: una fuente de energía limpia, confiable y de bajo mantenimiento que funciona silenciosamente año tras año.

Tipos y clasificaciones comunes deTransformadores SBK

Los transformadores SBK cubren un amplio rango de capacidad, lo que los hace adecuados para todo, desde pequeñas máquinas herramienta hasta grandes instalaciones industriales.

Rango de capacidad:

Trifásico: 1kVA – 3000kVA

Configuraciones estándar:

Característica	Opciones
Frecuencia	50 Hz/60 Hz (doble clasificación)
voltaje de entrada	Hasta 1000 V: estándar 380 V, 400 V, 415 V
voltaje de salida	Personalizable: 220 V, 200 V, 110 V, etc.
Grupo de conexión	Y/△, △/Y, DYN11
Clase de aislamiento	Clase F (155°C) o Clase H (180°C)
Eficiencia	≥98%
Recinto	Tipo abierto o protegido (IP00 – IP20)
Diseñar la vida	30 años

Combinaciones típicas de voltaje:

Aporte	Producción	Solicitud
380V	380 V (1:1)	Sólo aislamiento: protección contra el ruido
380V	220V	Reducción para equipos importados o con clasificación de 220 V
380V	200V	Conversión de voltaje para equipos japoneses.
380V	110V	Bajar para circuitos de control o iluminación.

Por quéTransformadores secos trifásicos SBKAsunto

Porque la energía limpia no es un lujo: es un requisito para un funcionamiento industrial fiable.

Esto es lo que hace que el SBK sea la opción preferida para instalaciones modernas:

1. Aislamiento eléctrico

El SBK separa tus equipos de la red, bloqueando:

Sobretensiones y transitorios

Armónicos y ruido de alta frecuencia.

Fallos a tierra y corrientes de fuga.

2. Bajas pérdidas y alta eficiencia

Una eficiencia del 98 % o superior significa menos desperdicio de energía, menores costos operativos y menores requisitos de refrigeración.

3. Bajo nivel de ruido

El ruido de funcionamiento suele ser inferior a 35-40 dB a un metro, lo suficientemente silencioso para su instalación en espacios ocupados sin tratamiento acústico.

4. Sin aceite, sin fugas, sin riesgo de incendio

El diseño de tipo seco elimina las fugas de aceite, las pruebas de aceite y el riesgo de incendio asociado con los transformadores sumergidos en aceite. Esto lo hace adecuado para instalaciones en interiores, edificios de gran altura y otras ubicaciones sensibles.

5. Larga vida útil

Con una vida útil de diseño de 30 años y requisitos mínimos de mantenimiento, el SBK ofrece un excelente valor a largo plazo.

6. Conversión de voltaje flexible

El SBK puede convertir voltajes para satisfacer prácticamente cualquier requisito de equipo, lo que lo hace ideal para:

Equipos importados con requisitos de voltaje no estándar.

Exportar máquinas que necesitan funcionar en redes extranjeras

Instalaciones con equipos de tensión mixta

7. Personalizable

Los transformadores SBK se pueden construir con voltajes de entrada/salida, grupos de conexión, disposiciones de derivaciones, gabinetes y accesorios específicos, adaptados a su aplicación exacta.

8. Fácil mantenimiento

Sin aceite, no hay muestreo de aceite, ni filtración ni recarga. Generalmente todo lo que se necesita es una limpieza periódica del recinto.

9. Amplio rango operativo

El SBK funciona en una amplia gama de temperaturas ambiente (-15 °C a +45 °C) y altitudes (hasta 5000 m con la reducción de potencia adecuada).

Elegir el transformador SBK adecuado

Seleccionar un transformador SBK es sencillo pero requiere atención a algunos detalles clave.

Paso 1: determine su carga

Sume el consumo de energía de todos los equipos que se conectarán. Incluya la expansión futura (generalmente un margen del 20 al 30%).

Clasificaciones estándar de SBK: 1 kVA, 3 kVA, 5 kVA, 10 kVA, 15 kVA, 20 kVA, 30 kVA, 40 kVA, 50 kVA, 60 kVA, 80 kVA, 100 kVA y hasta 3000 kVA a pedido. Paso 2: especifique los voltajes de entrada y salida

Factor	Preguntas para hacer
voltaje de entrada	¿Cuál es la oferta de su sitio? ¿380V? ¿400V? ¿415V?
voltaje de salida	¿Qué voltaje necesita tu equipo?
grifos	¿Necesita ajustes de toma (±5%) para la variación del voltaje de línea?
Grupo de conexión	DYN11 es común, pero verifique los requisitos de su sistema

Paso 3: elija la clase de aislamiento

Clase de aislamiento	Temperatura máxima	Recomendado para
Clase F	155ºC	Aplicaciones industriales generales: las más comunes
Clase H	180°C	Ambientes de alta temperatura, cargas continuas de servicio pesado

Paso 4: seleccione el tipo de gabinete

Tipo	Descripción	Cuando elegir
Abierto	Sin envolvente, devanados expuestos	Instalación en salas eléctricas cerradas con acceso restringido
Protegido	Caja de acero	Instalación general en interiores: opción estándar
Con ruedas	Versión móvil y portátil	Instalaciones temporales, montajes de prueba, talleres con diseños cambiantes.

Paso 5: comprobar el entorno de instalación

Condición	Requisito
Altitud	≤2000m (estándar), hasta 5000m con reducción de potencia
Temperatura ambiente	-15°C a +45°C
Humedad	≤90% (sin condensación)
Atmósfera	Sin gases corrosivos, polvo conductor ni sustancias explosivas.
Vibración	Sin vibraciones ni impactos severos

Paso 6: verificar los estándares de seguridad

Verifique que el transformador cumpla con las normas pertinentes:

VDE0550

IEC439

JB5555

GB226

ISO9001

CE

Pensamientos finales

El transformador seco trifásico SBK no es el componente más glamoroso de un sistema de energía industrial. No tiene pantalla táctil ni conexión inalámbrica.

Pero hace una cosa muy bien: entrega energía limpia, estable y confiable, de manera silenciosa, eficiente y con un mantenimiento mínimo.

En una época en la que las líneas de producción están cada vez más automatizadas y los equipos son cada vez más sensibles a la calidad de la energía, el transformador SBK es la base silenciosa que mantiene todo en funcionamiento. No es el héroe de la historia. Es el escenario en el que actúan los héroes.
