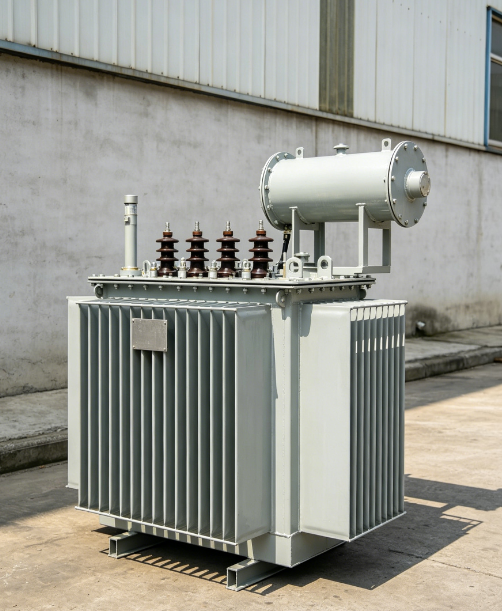

¿Qué es un transformador de distribución sumergido en aceite S13?

Un transformador S13 es un transformador de distribución trifásico sumergido en aceite, comúnmente utilizado en sistemas de distribución de 10 kV/0,4 kV. Su función principal es simple: reducir la electricidad de alto voltaje a electricidad de bajo voltaje para su uso en fábricas, comunidades residenciales y centros comerciales.

Sin embargo, se diferencia de los modelos anteriores S11 y S9: es más eficiente energéticamente.

Esta "eficiencia energética" no se basa en un "modo ecológico" sino en actualizaciones del diseño físico:

El núcleo de hierro utiliza láminas de acero al silicio orientado laminadas en frío de mayor calidad.

Adopta un proceso de apilamiento de solapas completamente en inglete para un circuito magnético más suave.

Su pérdida sin carga es entre un 20% y un 30% menor en promedio que la de los transformadores de distribución sumergidos en aceite S11.

En resumen, cuando está energizado las 24 horas del día, el S13 consume mucha menos energía por sí solo.

¿Por qué esel transformador de distribución sumergido en aceite S13¿Un "beneficio de los ahorros"?

Las pérdidas del transformador se dividen en dos categorías principales:

Pérdida sin carga (pérdida del núcleo): Ocurre mientras el transformador está energizado, independientemente de la carga, ya que el núcleo de hierro consume energía. Este es un "costo fijo".

Pérdida de carga (pérdida de cobre): Generada por el calor cuando la corriente pasa por los devanados bajo carga. Las pérdidas aumentan con cargas más pesadas.

El S13 optimiza ambos tipos de pérdidas.

Ejemplo

Para un transformador de 500kVA:

Transformador de distribución sumergido en aceite S11: pérdida sin carga de ~960 W

Transformador de distribución sumergido en aceite S13: ~680W de pérdida sin carga

Diferencia: 280W

Esto puede parecer insignificante, pero calculemos: 280W × 24 horas × 365 días = Aproximadamente 2.452,8 kWh al año

A un precio de la electricidad industrial de 0,8 yuanes/kWh, esto ahorra casi 1.962,24 yuanes al año. Con una vida útil de 20 a 30 años para un transformador, los ahorros se suman significativamente.

No se trata sólo de "pequeños ahorros": es suficiente para financiar un pequeño transformador durante su vida útil.

Dónde esel transformador de distribución sumergido en aceite S13¿Adecuado para su uso?

Características técnicas: sin tecnología sofisticada, solo rendimiento sólido

El transformador de distribución sumergido en aceite S13 no es un producto de "vanguardia". Sus ventajas provienen de mejores materiales y mano de obra sólida:

Núcleo de hierro: acero al silicio orientado, laminado en frío y de alta permeabilidad, apilado con juntas superpuestas completamente en inglete. Baja resistencia magnética, bajas pérdidas por corrientes parásitas.

Devanados: cobre puro estándar (o aluminio de alta pureza si se solicita). El aislamiento de las capas se realiza con cuidado, sin atajos.

Aceite aislante: aceite para transformadores de buena calidad. Antes de salir de fábrica, lo probamos para determinar su rigidez dieléctrica, contenido de humedad y pérdida dieléctrica.

Tanque – Radiadores corrugados o con aletas, completamente sellados y soldados. Resistente a fugas y resistente a la corrosión.

Estructura completamente sellada opcional: Sella el aceite del aire. Retrasa el envejecimiento, reduce el mantenimiento.

Este no es un producto "suficientemente bueno". Está diseñado para funcionar de forma continua durante años.

Cosas clave a considerar al seleccionar uno

Capacidad (kVA): suma toda la potencia de carga y luego deja un margen de seguridad del 30 al 50 %. No lo cortes demasiado.

Cobre versus aluminio: el cobre cuesta más. El aluminio cuesta menos. Si su equipo funciona día y noche, opte por el cobre.

Tanque completamente sellado versus tanque conservador: Completamente sellado para uso en exteriores y sin supervisión, sin necesidad de mantenimiento; Los tanques conservadores permiten la observación del nivel de aceite para inspecciones periódicas.

Grado de eficiencia energética: El S13 cumple con la eficiencia energética Clase 1 actual según los nuevos estándares nacionales. Para pérdidas aún menores, considere transformadores de aleación amorfa o S20 (mayor costo).

Entorno de instalación

Los transformadores sumergidos en aceite funcionan bien al aire libre. Sólo asegúrate de cuidar tres cosas: impermeabilización, antirrobo y ventilación. No se limite a exponerlos y olvidarse de ellos.

Un ejemplo del mundo real

Una fábrica textil tenía dos transformadores S9 de 800 kVA viejos que llevaban más de diez años funcionando. La producción no había cambiado mucho, pero su factura de electricidad seguía aumentando cada año.

Hicieron números: cambiar a transformadores S13 de 800 kVA reduciría la pérdida de carga de aproximadamente 1.800 W (S9) a aproximadamente 800 W (S13). Esto supone un ahorro de casi 8.760 kWh al año, sólo gracias a los transformadores inactivos.

El director de la fábrica lo explicó de forma sencilla: "Después de instalar los nuevos transformadores, los contadores de electricidad giran más lentamente. Las cifras hablan por sí solas".
