¿Qué hace realmente un transformador de aislamiento SG?

2026-05-29 0 Déjame un mensaje

Una palabra: aislar.

No hay conexión eléctrica directa entre el lado de entrada (primario) y el lado de salida (secundario). La energía salta a través de un campo magnético, sin cables involucrados.

Eso le brinda dos beneficios en el mundo real:

1. Seguridad

Si algo sale mal en el lado primario (una fuga, una sobretensión, una mala conexión a tierra), todo se detiene allí. No llega al lado secundario. Y cuando tocas un circuito secundario, no estás conectado a la red de tierra. Eso significa un riesgo mucho menor de recibir una descarga eléctrica.

2. Poder más limpio

La mayor parte de la basura en la red (ruido de alta frecuencia, armónicos, picos de voltaje) es bloqueada por el transformador de aislamiento. Lo que sale por el lado secundario es simplemente más limpio. Y una energía más limpia significa que su equipo actúa de manera más estable y menos inestable.

No está diseñado para la regulación de voltaje, ni su propósito principal es la transformación de voltaje (aunque puede realizar esta función). Su trabajo fundamental es el aislamiento.

Aplicaciones clave paraTransformadores de aislamiento SG

Escenario de aplicación	RMotivo por el que se requiere aislamiento
Instrumentos de precisión y equipos de laboratorio	La interferencia de la red provoca datos de medición fluctuantes y resultados experimentales distorsionados
Dispositivos médicos	Una corriente de fuga extremadamente baja es un requisito fundamental y el aislamiento es esencial
PLC y sistemas de control industrial	Antiinterferencia y prevención de mal funcionamiento.
Mantenimiento de fuentes de alimentación y tomas de servicio	Proporciona seguridad intrínseca cuando el personal toca los circuitos.
Coincidencia de equipos importados	Los equipos extranjeros tienen requisitos estrictos sobre el sistema de puesta a tierra; isolation improves compatibility
Sistemas de audio y vídeo	Elimina el zumbido de CA causado por bucles de tierra.

Diferencias entreTransformadores de aislamiento SGy transformadores ordinarios

Artículo de comparación	Transformador ordinario	Transformador de aislamiento SG
Conexión eléctrica primaria-secundaria	Existe (autotransformador) o conexión parcial	Totalmente aislado, sin conexión directa
Nivel de seguridad	Estándar	Alto (baja corriente de fuga, protección contra descargas eléctricas)
Capacidad antiinterferencias	Estándar	Fuerte (suprime la interferencia de modo común)
Escenarios de aplicación	Distribución general de energía y transformación de voltaje.	Equipos de precisión y suministro de energía seguro
Precio	Más bajo	Ligeramente más alto (más materiales, artesanía más estricta)

Un transformador de aislamiento SG no es "todopoderoso", pero es insustituible en escenarios que requieren seguridad y rendimiento antiinterferencias.

Características técnicas: simple pero robusto

Características clave deTransformadores de aislamiento SG:

Devanados de cobre puro: excelente conductividad, baja generación de calor y larga vida útil. Los devanados de aluminio cuestan menos. ¿Pero para un transformador de aislamiento? El cobre es la apuesta más segura. Más confiable a largo plazo.

Acero al silicio de alta permeabilidad: bajas pérdidas, bajo ruido y bajo aumento de temperatura. Simplemente funciona más fresco y silencioso.

Aislamiento primario secundario completo: este es un verdadero aislamiento, no un autotransformador. Clase de aislamiento típica: Clase F (155°C) o Clase H (180°C). Mucho margen.

Escudo electrostático (opcional): una capa de lámina de cobre entre el primario y el secundario, conectada a tierra. Reduce aún más el ruido de alta frecuencia. Vale la pena agregarlo si tiene inversores o motores grandes cerca.

Impregnación al vacío: las bobinas se empapan en barniz al vacío y presión. Eso los sella contra la humedad, el polvo y las vibraciones. Sin atajos.

Caja metálica: IP20 a IP54, su elección. En interiores o exteriores, aguantará.

Algunas cosas en las que pensar al elegir uno

Capacidad (kVA): sume todas sus cargas y luego agregue otro 20 30 %. No lo cortes.

Voltaje de entrada/salida: ¿su voltaje de entrada coincide con lo que necesita su equipo? De lo contrario, un transformador de aislamiento puede realizar ambas tareas: transformar y aislar.

Escudo o no: si se encuentra en un entorno ruidoso (VFD, motores grandes, equipos de RF), obtenga el escudo electrostático. Vale la pena.

¿Adónde va? ¿Interior? IP20/IP22 está bien. ¿Al aire libre, mojado o polvoriento? Vaya a IP54 o superior.

Monofásico o trifásico: depende completamente de lo que esté alimentando. No adivines. Revisa tus cargas.

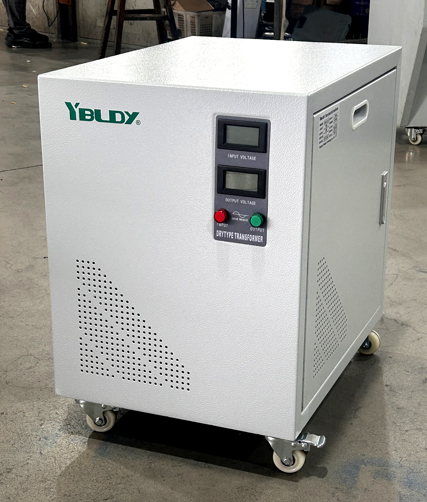

SG isolation transformers
