Regulador de voltaje monofásico de alta potencia

El regulador de voltaje monofásico de alta potencia Yibaling es esencialmente una válvula de potencia que puede ajustar con precisión el voltaje de corriente alterna. Puede ajustar de manera suave y continua el voltaje entrante a cualquier valor que necesite dentro del rango de potencia permitido del equipo. Puede estar seguro de elegir Yibaling como fabricante y proveedor de este producto.
Para aquellos campos industriales y de investigación que requieren alta potencia y precisión de control de voltaje extremadamente alto, el producto se convierte en un asistente muy útil.
Entre ellos, el tipo autoacoplado tiene una estructura simple y de bajo costo, pero presenta desgaste de las escobillas; mientras que el tipo sin contacto, aunque más caro, tiene las ventajas de una regulación rápida y sin mantenimiento, y es más adecuado para los requisitos de control de automatización.
La característica principal radica en poder soportar cargas de decenas a cientos de kilovatios, lograr una regulación precisa del voltaje y tener múltiples protecciones incorporadas, como sobrecorriente y sobrecalentamiento.
Nuestro producto se usa ampliamente en escenarios como arranque suave de equipos grandes, control de temperatura de hornos eléctricos, ajuste de iluminación, pruebas de envejecimiento de productos y experimentos de nuevos equipos de energía, convirtiéndose en un equipo importante para lograr un suministro de energía seguro, estable y controlable en sistemas de energía modernos.

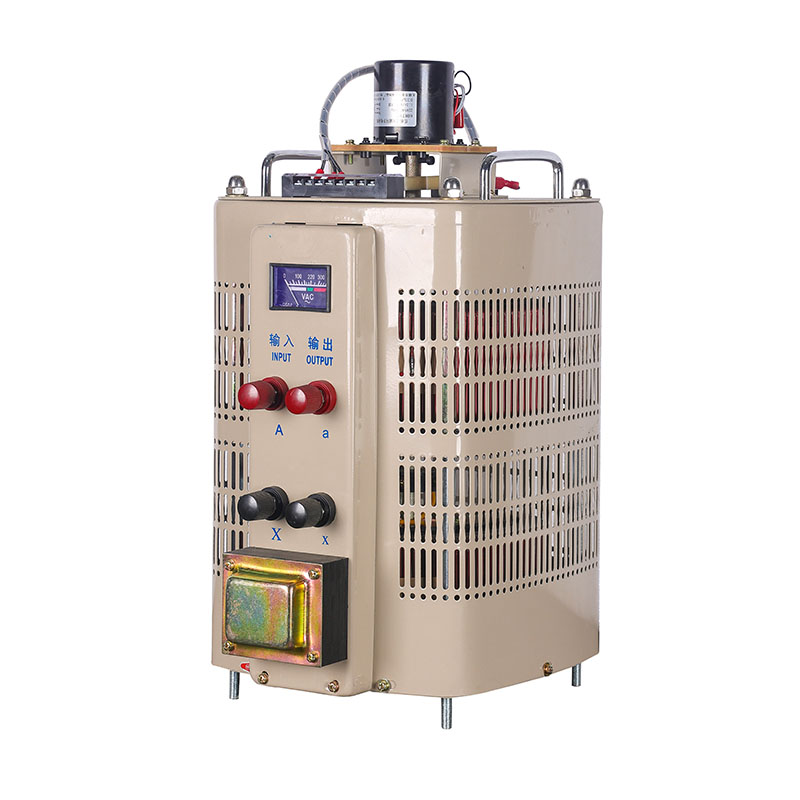

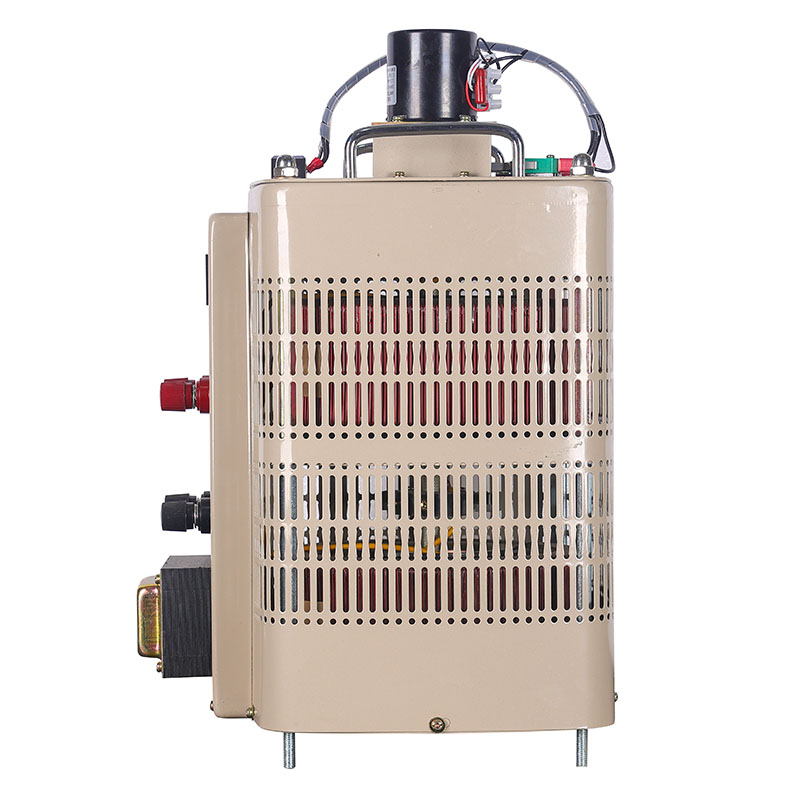

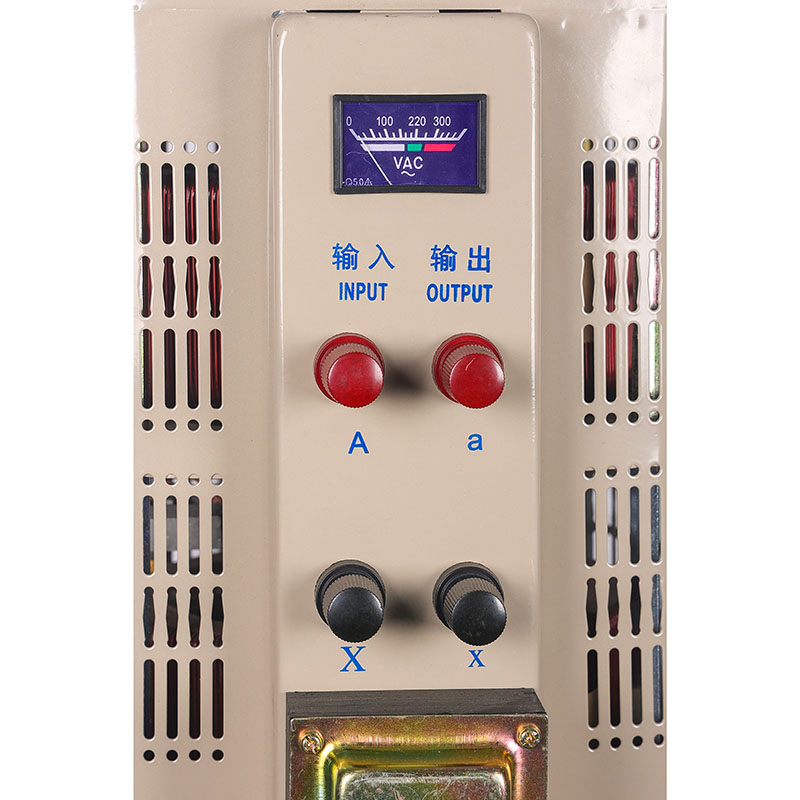

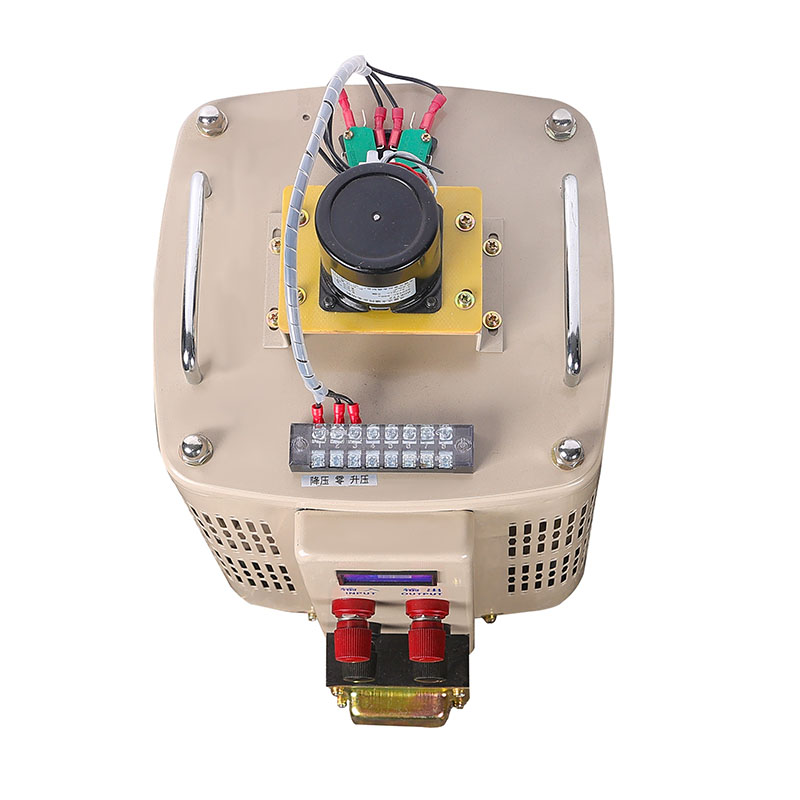

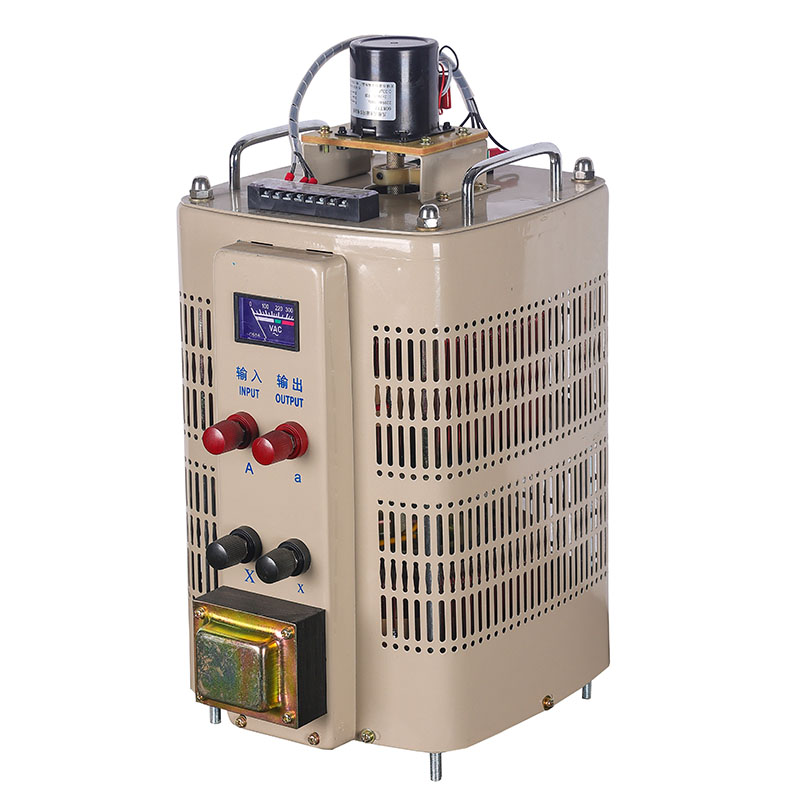

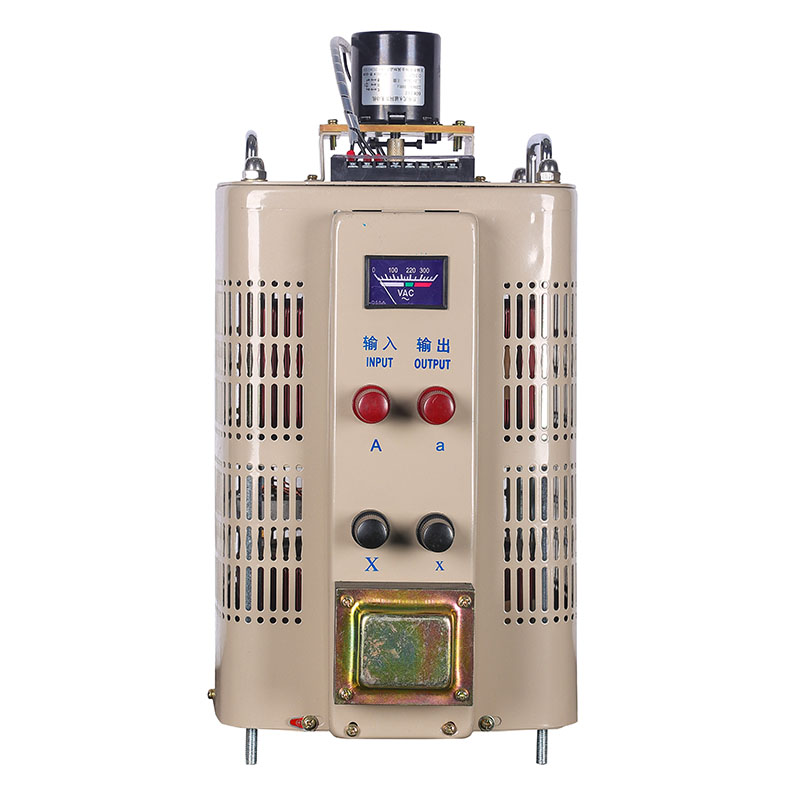

Imagen del producto

Estructura del producto

El núcleo de regulación de voltaje del regulador de voltaje monofásico de alta potencia Yibaling se basa enun conjunto de sistema de coordinación electromecánico preciso y robusto. El principio básico es cambiar de forma continua y continua la relación de espiras efectiva entre los lados primario y secundario alterando con precisión la posición de contacto del cepillo especial en la superficie conductora finamente rectificada del devanado cilíndrico, logrando así una regulación suave del voltaje de salida.

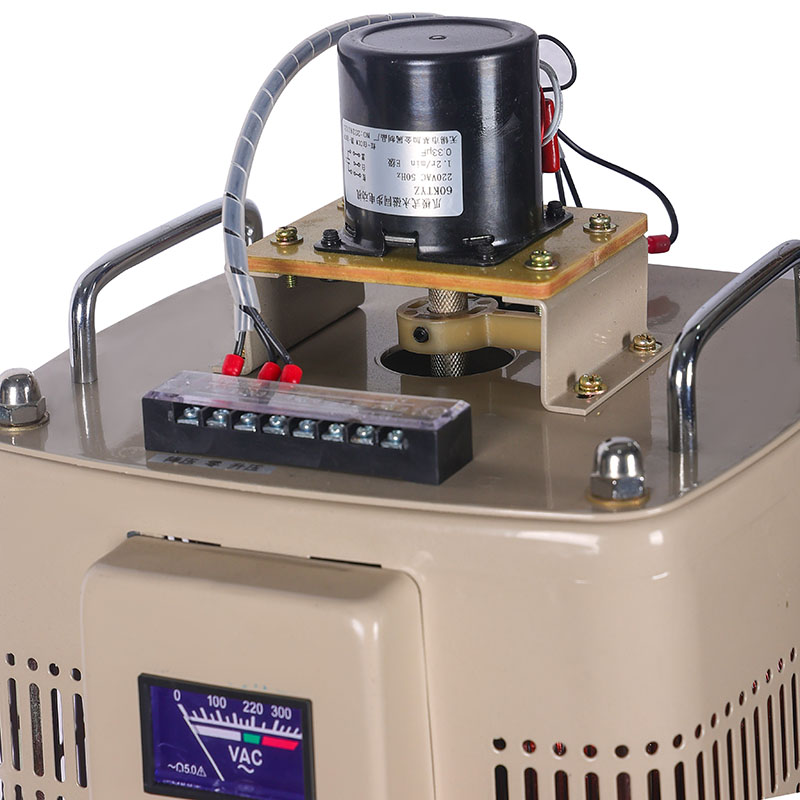

La clave está en el diseño e implementación del mecanismo de transmisión.: El sistema está impulsado por un motor asíncrono dedicado de baja velocidad y alto par como fuente de conducción. Su salida sufre una reducción de primera etapa y un autobloqueo a través de un par de engranajes helicoidales de aleación de alta resistencia, lo que garantiza una transmisión suave, un posicionamiento preciso y un bloqueo confiable en cualquier posición, evitando el descentramiento debido a la vibración.
La estructura compacta de toda la cadena de transmisión y la alta relación de amplificación del par garantizan que incluso en condiciones de alta potencia y alta corriente, las escobillas y la superficie de bobinado puedan mantener una presión constante y adecuada, logrando así una baja resistencia de contacto, pocas chispas y una regulación de voltaje confiable de larga duración. Este sistema es la base física para que la regulación de voltaje precisa manual o automática del regulador de voltaje monofásico de alta potencia se realice y funcione de manera estable.

Condiciones de funcionamiento

Cuando se utiliza un regulador de voltaje monofásico de alta potencia Yibaling, se debe prestar especial atención al entorno operativo. Debe instalarse en una zona interior bien ventilada, limpia y seca.
La instalación debe ser estable y se debe dejar suficiente espacio alrededor para permitir que se disipe el calor. Al conectar la fuente de alimentación, el voltaje y la frecuencia de entrada deben ser exactamente los mismos que los marcados en la placa del equipo, y la carga conectada no debe exceder la capacidad máxima especificada por el dispositivo.
Durante el funcionamiento, el entorno no debe experimentar vibraciones importantes. El regulador de voltaje debe mantenerse alejado de gases corrosivos, polvo conductor, llamas abiertas, equipos de alta temperatura y materiales inflamables.
Es preferible que los operadores tengan conocimientos profesionales pertinentes. También deben prestar mucha atención a si el voltaje de salida, la corriente y la disipación de calor del equipo son normales.
A intervalos regulares es necesario limpiar el polvo, verificar si el cableado está suelto y, si se trata de un tipo antiguo de regulador de voltaje con escobillas de carbón, verificar también el estado de desgaste de las escobillas de carbón.
Sólo cuando todos estos detalles se manejan adecuadamente, el regulador de voltaje monofásico de alta potencia puede funcionar de manera estable y confiable, y ayudarlo a ajustar el voltaje con precisión.

Proceso personalizado

1. Bloqueo de parámetros clave

Determinar los parámetros básicos que el cliente necesita.: capacidad nominal (KVA, se debe reservar un margen suficiente para la corriente de impacto, generalmente se recomienda aumentar entre un 30 % y un 50 %); rango de voltaje de entrada, rango de voltaje de salida y precisión (como 0-430 V ajustable, con una precisión de ±1%).
Requisitos de desempeño: velocidad de respuesta (para cargas que fluctúan rápidamente), método de regulación de voltaje (manual, servomotor automático, regulación electrónica de voltaje sin contacto), requisitos de eficiencia.
Requisitos estructurales y materiales.: material de la carcasa (placa de acero, acero inoxidable), método de enfriamiento (autoenfriamiento, enfriamiento por aire forzado), procesos especiales (como tratamiento de pintura anticorrosión, diseño resistente a los golpes).

2. Documentos de salida

Ambas partes firman conjuntamente el Acuerdo Técnico Personalizado para Regulador de Tensión Monofásico de Alta Potencia, que sirve de base legal y técnica. El acuerdo debe incluir todos los indicadores cuantitativos, especificaciones de materiales y estándares de aceptación.

3. Esquema de diseño

Selección de diseño central: Determinar si se debe adoptar la regulación de voltaje de tipo columna o la estructura de regulación de voltaje de tipo circular; seleccione el material del cepillo (como una aleación de plata y grafito) y el proceso de tratamiento de la superficie del anillo conductor de bobinado (como plateado, estañado grueso).
Diseño de transmisión y accionamiento.: Si se trata de regulación automática de voltaje, la selección y combinación del servomotor y el mecanismo de reducción de engranaje helicoidal deben diseñarse para garantizar una regulación suave y un posicionamiento preciso del regulador de voltaje monofásico de alta potencia.

4. Producción

Poner en producción el esquema técnico diseñado.
