¿Qué es un transformador de control BK y por qué es importante?

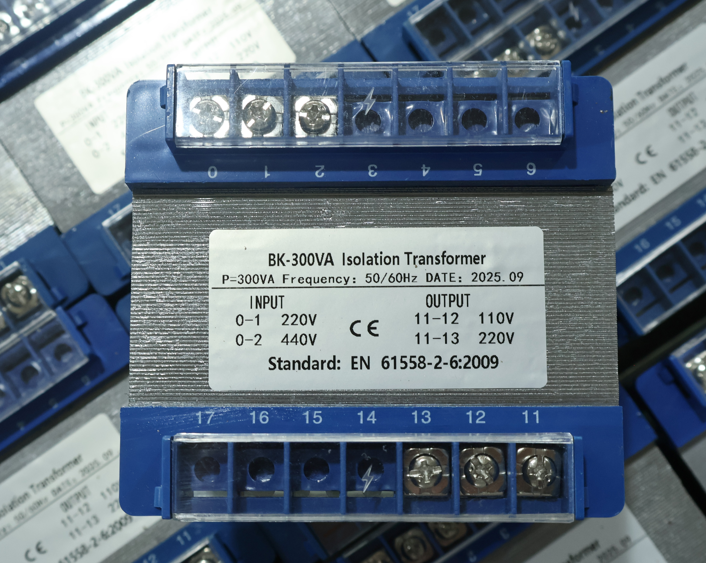

A Transformador de control BKes un transformador monofásico de tipo seco diseñado para proporcionar energía de control estable y aislada para máquinas herramienta, sistemas de automatización y paneles de control industriales. Su trabajo principal es reducir el voltaje de suministro principal (380 V, 220 V u otras entradas) a los voltajes de control que los PLC, relés, contactores, solenoides y luces indicadoras realmente necesitan.
La clasificación de frecuencia de 50 60 Hz es lo que hace que la serie BK sea particularmente valiosa. Se puede utilizar en países con redes de 50 Hz (Europa, Asia, África) y redes de 60 Hz (Norteamérica, partes de Sudamérica) sin modificaciones. Para los fabricantes de equipos que exportan a todo el mundo, esto elimina la necesidad de diferentes versiones de transformadores para diferentes mercados.
¿Por qué importa eso?
Porque los circuitos de control son sensibles. Una caída de voltaje que un motor ignoraría puede provocar que un PLC falle, que un contactor vibre o que un sensor dé una lectura falsa. El transformador BK aísla el circuito de control del bus de alimentación principal, filtra el ruido y proporciona un suministro de voltaje dedicado y estable en el que puede confiar el sistema de control.
En resumen: un transformador, cualquier frecuencia: potencia de control confiable dondequiera que esté.
como unTransformador de control BKObras
El principio es sencillo y ha sido probado durante décadas.
Paso 1: entrada
El devanado primario se conecta al suministro principal, generalmente CA monofásica de 220 V o 380 V (hasta 500 V o 1000 V según el modelo). Las opciones primarias de derivaciones múltiples se adaptan a las variaciones de voltaje de línea.
Paso 2: inducción electromagnética
Un voltaje CA aplicado a la bobina primaria genera un campo magnético alterno en el núcleo de hierro. Esto induce un voltaje en el devanado secundario. La relación de vueltas determina el voltaje de salida: N1/N2 = V1/V2.
Paso 3: Salida
El devanado secundario produce el voltaje de control necesario, comúnmente 110 V, 127 V, 220 V, 36 V, 24 V o 12 V. Algunos modelos tienen múltiples devanados secundarios: uno para circuitos de control y otro para iluminación local, todo en una sola unidad.
Paso 4: Aislamiento
Los devanados primario y secundario están eléctricamente separados, sin conexión directa. Esto impide que las sobretensiones, el ruido y las fallas a tierra lleguen al circuito de control.
El resultado: energía limpia, estable y aislada para su sistema de control.
Tipos y clasificaciones comunes de transformadores BK
Los transformadores BK cubren un amplio rango de capacidad.
| Rango de capacidad | Aplicación típica |
| 25 – 100 VA | Pequeños relés, luces indicadoras, paneles de control básicos. |
| 150 – 500 VA | Controles de máquinas medianas, PLC, bancos de contactores. |
| 800 – 1500 VA | Grandes máquinas herramienta, paneles de automatización complejos |
| 2000 – 5000 VA | Controles de alta resistencia, múltiples circuitos de control |
| Característica | Opciones |
| Frecuencia | Clasificación dual de 50 Hz/60 Hz (estándar) |
| voltaje primario | 220 V, 380 V, 400 V, 415 V, 440 V, 480 V, 110 V (personalizable) |
| voltaje secundario | 220 V, 127 V, 110 V, 36 V, 24 V, 12 V, 6,3 V (personalizable) |
| Eficiencia | Normalmente ≥90% a ≥95% |
| Clase de aislamiento | Estándar clase F (155°C); Clase H disponible |
| Estructura | Tipo de carcasa (núcleo EI) o tipo de núcleo |
| Montaje | Montaje vertical con soportes para los pies |
Por quéTransformadores de control BKAsunto
Porque cada circuito de control de máquina merece su propia fuente de alimentación estable.
Esto es lo que proporciona un transformador de control BK:
1. Compatibilidad global de 50/60 Hz
La serie BK está diseñada para redes de 50 Hz y 60 Hz. Los equipos de exportación pueden utilizar el mismo transformador en todo el mundo, sin necesidad de almacenar diferentes modelos para diferentes países.
2. Amplio rango de voltaje
Con opciones de voltaje primario de 110 V a 480 V y voltajes secundarios de 6,3 V a 220 V, el BK puede satisfacer casi cualquier requisito de circuito de control.
3. Aislamiento eléctrico
El secundario aislado mantiene el ruido, las sobretensiones y las fallas del circuito principal lejos de los componentes electrónicos de control sensibles.
4. Múltiples devanados de salida
Un transformador puede suministrar voltaje de control, iluminación y señales indicadoras simultáneamente, lo que simplifica el cableado del panel y reduce el número de componentes.
5. Construcción duradera
Los transformadores BK están construidos con devanados de cobre de alta pureza y núcleos de acero al silicio laminado en frío de alta permeabilidad para una larga vida útil y bajas pérdidas.
6. Compacto y compatible con paneles
El montaje vertical con soportes para los pies encaja perfectamente en los paneles de control. Diseño que ahorra espacio para gabinetes llenos de gente.
7. Capacidad de servicio continuo
Los transformadores BK están clasificados para funcionamiento continuo a largo plazo bajo carga completa, no para funcionamiento intermitente.
Elegir el transformador BK adecuado
Seleccionar un transformador BK es sencillo pero requiere atención a algunos detalles clave.
Paso 1: determine su carga
Enumere todos los dispositivos que serán alimentados por el transformador:
Fuente de alimentación PLC (clasificación VA)
Bobinas de relé y contactor (manteniendo VA)
Válvulas solenoides
Luces indicadoras
Iluminación local
Sensores y transmisores
Agregue el VA de todos los dispositivos que funcionarán simultáneamente, no solo los vatios indicados en la placa de identificación. Los contactores consumen energía reactiva, así que use VA si es posible. Paso 2: dimensione la capacidad
| Tipo de carga | Regla de tallas |
| Carga continua | Suma de VA × 1,2 |
| Carga intermitente | Suma de VA × 1,5 |
| Fuerte irrupción (contactores grandes) | Suma de VA × 2,0 |
Consejo: sobredimensionar es más seguro que subestimar. Un transformador demasiado pequeño se sobrecalentará y fallará prematuramente. Un transformador ligeramente sobredimensionado funcionará a menor temperatura y durará más.
Paso 3: especificar los voltajes primario y secundario
| Aporte | Salidas comunes |
| 220V | 220 V, 110 V, 24 V, 12 V |
| 380V | 220 V, 110 V, 36 V, 24 V, 12 V |
| 415V / 440V / 480V | 220V, 110V, 24V |
Si necesita múltiples voltajes de salida (por ejemplo, control de 110 V + iluminación de 36 V + indicador de 6,3 V), confirme que el transformador tenga los devanados secundarios requeridos.
Paso 4: Verifique la compatibilidad de frecuencia
Los transformadores BK estándar tienen clasificación dual de 50/60 Hz; no se necesita configuración especial. Confirme si tiene un requisito inusual.
Paso 5: comprueba el entorno
| Condición | Requisito |
| Altitud | ≤1000m (estándar); ≤2000m bajo petición |
| Temperatura ambiente | -5°C a +40°C; Promedio de 24 horas ≤35°C |
| Humedad | ≤90% a 25°C; ≤50% a 40°C |
| Instalación | Interior, sin gases corrosivos ni polvo conductor, sin lluvia ni agua |
Pensamientos finales
El transformador de control BK no es el componente más interesante de un panel de control. Se encuentra en un rincón, haciendo su trabajo silenciosamente, sin que nadie lo note, hasta que deja de funcionar.
Cuando deja de funcionar, el PLC pierde energía. Los contactores se caen. La máquina se detiene. La producción se detiene.
Por eso es importante elegir el transformador BK adecuado.
La capacidad de frecuencia dual de 50/60 Hz significa que un diseño de transformador sirve para equipos globales. Ya sea que su máquina vaya a Europa (50 Hz), Estados Unidos (60 Hz) o cualquier lugar intermedio, la serie BK puede soportarlo sin modificaciones.
Es un dispositivo sencillo: devanados de cobre, núcleo de acero al silicio, refrigeración natural por aire. Pero está construido para durar, a menudo sobreviviendo a las máquinas que controla. Un buen transformador de control no es caro. Una mala lo es.
