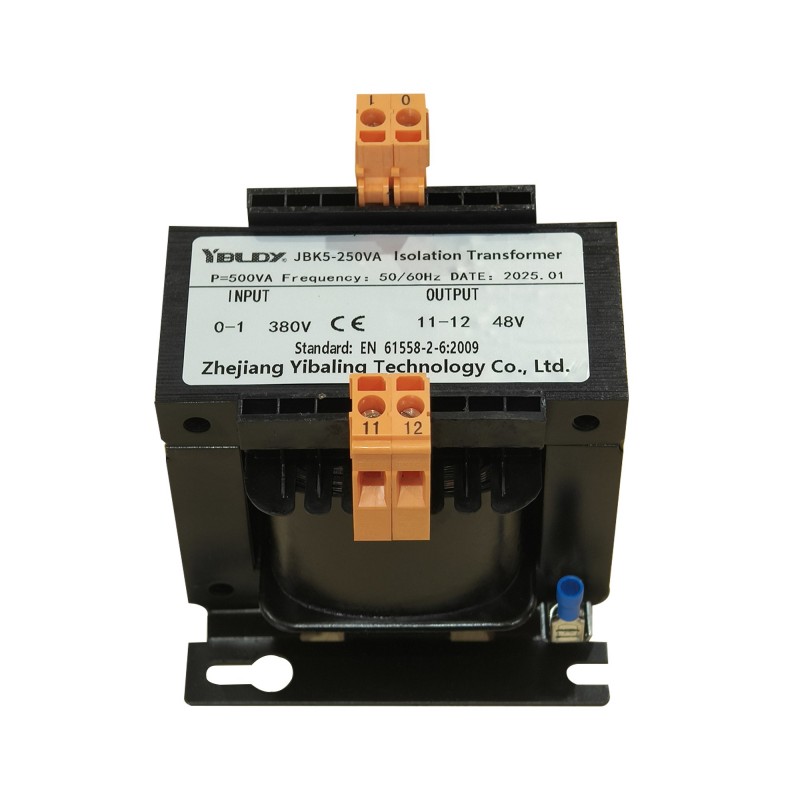

Transformador de control de máquina herramienta JBK5

El transformador de control de máquina herramienta JBK5 se fabrica utilizando materiales importados y técnicas avanzadas. Es un transformador de control de alto rendimiento y altamente confiable especialmente diseñado para actualizar máquinas CNC modernas, líneas de producción automatizadas y sistemas de control de equipos industriales de precisión.

Basado en la función central de aislamiento de seguridad de la serie JBK clásica, a través de una optimización integral de materiales, procesos y diseño, su objetivo es proporcionar una solución de energía de aislamiento más pura, más estable y más inteligente para PLC, servoaccionamientos, pantallas táctiles, relés y circuitos de seguridad.

El transformador JBK5 también tiene las ventajas de un bajo consumo de energía, un tamaño pequeño y un cableado seguro. Es el producto actualizado de otros transformadores de control de máquinas herramienta. Se utiliza principalmente en circuitos con un voltaje de entrada de 50-60 Hz y no más de 660 V.

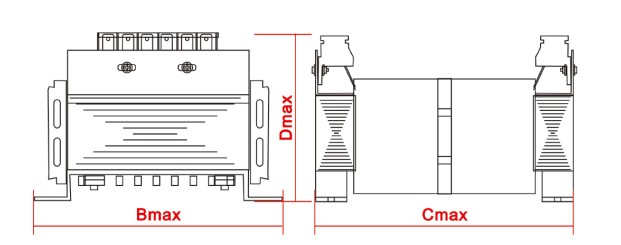

Esquema de dimensiones generales y de instalación

Ventaja principal

El transformador de control de máquina JBK5 ha sido sometido a pruebas de mercado a largo plazo y los clientes lo han evaluado como profesional, confiable y seguro. Esto no se debe a tácticas de marketing, sino a que nuestra fábrica de Yibaling ha implementado requisitos mucho más estrictos que el estándar de la industria.

Nuestros productos han establecido altos estándares en términos de confiabilidad, seguridad, antiinterferencias y durabilidad. En comparación con aquellos productos que sólo son similares en apariencia pero sacrifican materiales y mano de obra, destacan especialmente.

La clave para determinar si un transformador de control de máquina JBK5 se puede utilizar durante diez años o más es la vida útil del sistema de aislamiento: nuestra fábrica insiste en utilizar cables de cobre esmaltado sin oxígeno de grado T2 puro ≥99,95%.

Muchos sustitutos de bajo costo en el mercado utilizan alambres de aluminio revestidos de cobre o alambres de cobre reciclados, que tienen mayor resistividad, menor resistencia a la oxidación y a la fatiga, y generan más calor durante el funcionamiento a largo plazo, lo que los convierte en puntos potenciales de envejecimiento interno.

Después del bobinado, las bobinas ingresarán a un tanque de impregnación a presión de vacío (VPI). En un entorno de vacío, se utiliza una pintura de resina epoxi sin disolventes de clase H (180 °C) para una impregnación completa y un curado a alta temperatura.

Este proceso convierte las bobinas en un conjunto a prueba de humedad, polvo y vibraciones, capaz de resistir la niebla de aceite y la erosión por humedad que se encuentran comúnmente en los talleres de máquinas herramienta. Muchos procesos de bajo costo sólo utilizan goteo ordinario o incluso ninguna impregnación, y las bobinas están sueltas y se ven afectadas fácilmente por el medio ambiente.

Entre los devanados primario (conectado a la red eléctrica) y secundario (conectado al equipo de control), nuestros ingenieros han instalado una doble barrera.

En primer lugar, hay un aislamiento mejorado de acuerdo con las normas internacionales de seguridad (como el uso de papel aislante compuesto DMD de tres capas), lo que garantiza que el alto voltaje no se escape al lado de bajo voltaje.

Además de esto, Yibaling también agrega una capa protectora completa de lámina de cobre o tira de cobre y garantiza una conexión a tierra confiable y de un solo punto.

Basado en los materiales sólidos y el diseño anteriores, este producto está diseñado para enfrentar los desafíos de los talleres reales:

Puede soportar durante mucho tiempo fluctuaciones de temperatura, vibraciones mecánicas, así como entornos con polvo metálico y neblina de aceite.

El aumento de temperatura del transformador de control de la máquina herramienta JBK5 se controla estrictamente dentro del límite permitido por el aislamiento de clase B, lo que garantiza que la temperatura del punto caliente no acelere el envejecimiento del aislamiento.

¿Cómo seleccionar el modelo de transformador de control de máquina JBK5?

1. Aclarar los parámetros eléctricos básicos

Listar todos los equipos alimentados: módulos PLC, fuente de alimentación de control del servodrive, bobinas de relé, contactores, luces indicadoras, cortinas de seguridad, lámparas de iluminación, etc.

Sume los valores VA de todas las cargas alimentadas. Asegúrese de multiplicar por un factor de seguridad (generalmente de 1,2 a 1,5) para tener en cuenta las sobretensiones transitorias, la expansión futura de la capacidad y las pérdidas propias del transformador. El valor final es la capacidad nominal mínima del transformador requerido (como 500VA, 1KVA, 2KVA).

2. Evaluar el desempeño clave

Preguntas clave: ¿Su máquina utiliza una gran cantidad de convertidores de frecuencia y servovariadores? ¿Alguna vez se ha interferido en el sistema de control y se han provocado falsas alarmas?

Decisión: Si la respuesta es "Sí", entonces debe elegir el modelo de transformador de control de máquina JBK5 con "Faraday Shield" (capa de blindaje). Esta capa protectora puede bloquear eficazmente el ruido de modo común de alta frecuencia y es crucial para garantizar la estabilidad del sistema de control numérico.

Preguntas clave: ¿Dónde se instalará el transformador? ¿Está el gabinete eléctrico limpio y seco? ¿Hay neblina de aceite, salpicaduras de líquido refrigerante o polvo metálico?

Decisión:

Entorno Estándar: Elija grados de protección IP00 o IP20 (sin envolvente ni protección ordinaria).

Presencia de polvo, ligera neblina de aceite: debe elegir el transformador de control de máquina JBK5 con gabinete completamente cerrado, con un grado de protección de al menos IP44.

3. Determinar si existe una configuración especial

Requisitos personalizados: ¿Necesita múltiples salidas independientes, tomas de voltaje de entrada especiales (como adaptarse a 380 V/400 V/415 V) o bloques de terminales especiales? Asegúrese de indicar esto claramente durante el proceso de selección.
