¿Conoce los transformadores sumergidos en aceite?

La electricidad que sale de las centrales eléctricas tiene un voltaje extremadamente alto (decenas de miles o incluso cientos de miles de voltios), que no puede ser utilizado directamente por maquinaria industrial ni por hogares.

Es necesario reducir el voltaje.

¿Quién hace este trabajo?Transformadores sumergidos en aceite.

No son ni novedosos ni vanguardistas, y su principio de funcionamiento se ha mantenido prácticamente sin cambios durante más de un siglo. Sin embargo, hasta el día de hoy, lo más probable es que encuentre uno en cada subestación, debajo de cada poste de servicios públicos y en la sala de distribución de cada fábrica.

¿Para qué se utiliza un transformador sumergido en aceite?

En pocas palabras: transformar voltaje.

Reducción: convierte la electricidad de alto voltaje (p. ej., 10 kV) en electricidad de bajo voltaje (p. ej., 380 V, 220 V) para uso del equipo.

Reductor: toma alto voltaje (como 10 kV) y lo reduce a bajo voltaje (380 V, 220 V) para que su equipo realmente pueda usarlo.

Step-up: para energía solar o eólica. Aumenta el voltaje antes de inyectarlo a la red para no perder demasiada energía en líneas de transmisión largas.

No cambia la frecuencia, no limpia los armónicos ni regula el voltaje. Hace exactamente una cosa: convierte el voltaje en el que necesitas.

¿Por qué se llama "inmerso en aceite"?

Simple: está lleno de aceite.

No para quemar. Para dos cosas: aislamiento y refrigeración.

Aislamiento: el aceite se encuentra entre las bobinas y el núcleo, y entre las bobinas y el tanque. Sin él, el alto voltaje se produciría en forma de arco: cortocircuito, descarga, equipo quemado.

Enfriamiento: cuando las bobinas se calientan, el aceite se lleva el calor y la pared del tanque lo deja salir al aire. El petróleo retiene mucho calor, por esotransformadores sumergidos en aceiteManejan bien la sobrecarga: pueden correr con fuerza durante un tiempo sin quejarse.

Sin embargo, el aceite no dura para siempre. Con el tiempo se ensucia y recoge humedad. Tienes que probarlo, filtrarlo o reemplazarlo de vez en cuando. Esa es la mayor diferencia con los transformadores de tipo seco.

Los transformadores de tipo seco no utilizan aceite. Utilizan aire para enfriar. Más seguro y limpio, sí. Pero son más caros y tampoco soportan sobrecargas. Los dos no son sustitutos el uno del otro; Sirven para diferentes escenarios.

¿Son los transformadores sumergidos en aceite propensos a fallar?

Al contrario, se encuentran entre los equipos eléctricos más duraderos.

Su vida útil diseñada suele ser de 20 a 30 años. Siempre que no estén muy sobrecargados, no tengan un nivel permanentemente bajo de combustible y no les caigan rayos repetidamente, pueden funcionar de manera confiable durante décadas.

Las "fallas" comunes son raras:

Descenso del nivel de aceite (fuga o evaporación)

Calidad del aceite deteriorada (humedad u oxidación)

Envejecimiento de casquillos y cambiadores de tomas.

Envejecimiento del aislamiento debido a sobrecargas prolongadas

Estos problemas no causan fallas repentinas. Pueden detectarse y abordarse con antelación mediante inspecciones periódicas y pruebas de aceite. Los transformadores sumergidos en aceite no están exentos de mantenimiento, pero un mantenimiento adecuado garantiza una larga vida útil.

donde estanTransformadores sumergidos en aceite¿Todavía usado?

Parámetros clave de los transformadores sumergidos en aceite: preguntas más frecuentes de los clientes

Capacidad (kVA): Sume la potencia de todas las cargas y agregue un margen del 30 % al 50 %. Evite cálculos ajustados.

Cobre o aluminio: cobre versus aluminio

El cobre cuesta más. El aluminio cuesta menos.

Pero el cobre conduce mejor, dura más y soporta mejor el calor. Si su equipo funciona día y noche, opte por el cobre. Te lo agradecerás más tarde.

Totalmente sellado o tipo conservador

Totalmente sellado mantiene el aire fuera. Menos oxígeno significa que el aceite envejece más lentamente y no es necesario manipularlo con tanta frecuencia.

El tipo conservador te permite ver el nivel de aceite. De todos modos, es mejor si tienes a alguien que revise las cosas con regularidad.

Clase de eficiencia energética – S11, S13, S20…

Un número mayor significa menores pérdidas, pero también un precio más alto. Haga los cálculos: ¿cuántos años harán falta para que los ahorros en electricidad paguen el mayor costo inicial? Esa es tu respuesta.

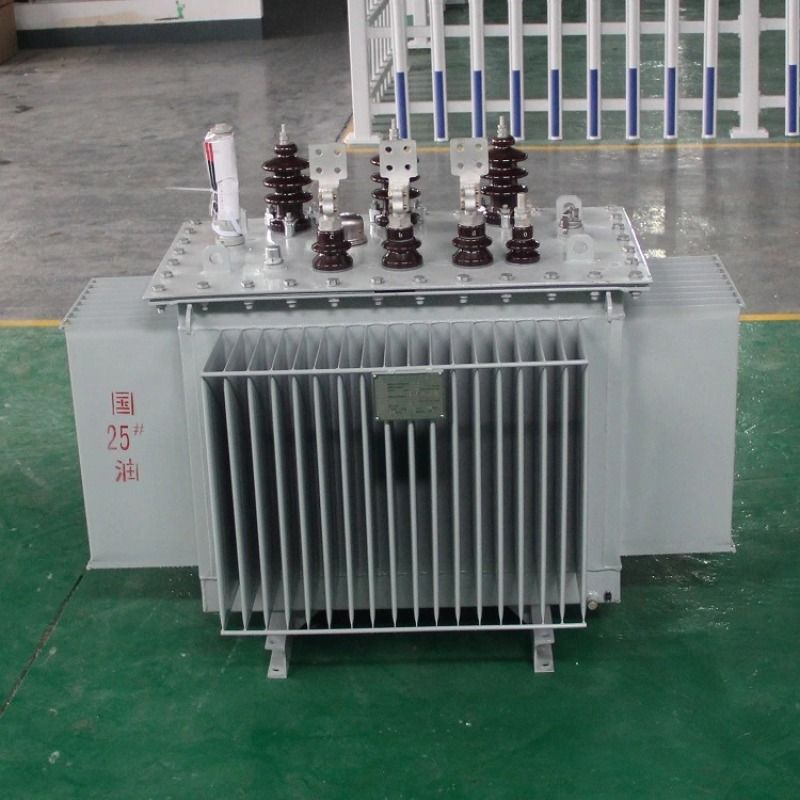

Yibalingtransformadores sumergidos en aceite

Nada especial. Simplemente un trabajo sólido.

Núcleo: acero al silicio laminado en frío de alta calidad, juntas totalmente entrelazadas. Baja pérdida sin carga.

Devanados: cobre puro como estándar (aluminio de alta pureza si lo solicita). El aislamiento de la capa es firme y consistente.

Aceite aislante: Aceite para transformadores de primera calidad, totalmente probado en cuanto a voltaje soportado, contenido de humedad y pérdida dieléctrica antes de la entrega.

Tanque: Radiadores corrugados o con aletas con soldadura completamente sellada para resistencia a fugas y corrosión.

Pruebas de fábrica: Cada unidad se somete a pruebas de relación de transformación, resistencia de CC, resistencia de aislamiento, pérdida sin carga, pérdida de carga y voltaje soportado de frecuencia industrial; no se realizan pruebas de solo muestreo.

Escenarios de aplicación

Distribución en fábricas, subestaciones residencialesMinería, química, fabricación de papel, industrias textilesAmplificación fotovoltaica, conexión a la red de energía eólicaProyectos de apoyo a las exportaciones, proyectos de ayuda exterior

Presupuesto

Capacidad: 30 kVA–3150 kVA (capacidades mayores negociables)

Voltaje: Principalmente 10 kV/0,4 kV, opciones personalizadas no estándar disponibles.
