¿Qué es el estabilizador de voltaje de compensación inteligente DBW?

¿Voltaje inestable? DBW lo tiene cubierto

A medida que los equipos monofásicos se hacen más grandes y más sofisticados, su apetito por la energía limpia crece junto con ellos.

Las amoladoras de precisión producen acabados inconsistentes. Los escáneres CT muestran imágenes fantasma en los datos. Los instrumentos de laboratorio se desvían a mitad del experimento. Los aires acondicionados se activan durante las horas pico, dejando todo el edificio caliente e incómodo.

La mayoría de las veces, el problema no es el equipo, sino el voltaje.

El voltaje de la red fluctúa a lo largo del día. Bajo durante la carga máxima, alto por la noche. Agregue las sobretensiones de arranque de equipos pesados ​​​​en la misma línea, y la calidad de la energía monofásica de 220 V se vuelve cualquier cosa menos estable. Para los electrodomésticos, las variaciones de voltaje pueden significar la diferencia entre "funciona" y "funciona un poco mal". ¿Para equipos de precisión y alta potencia? Es la diferencia entre correr y apagarse.

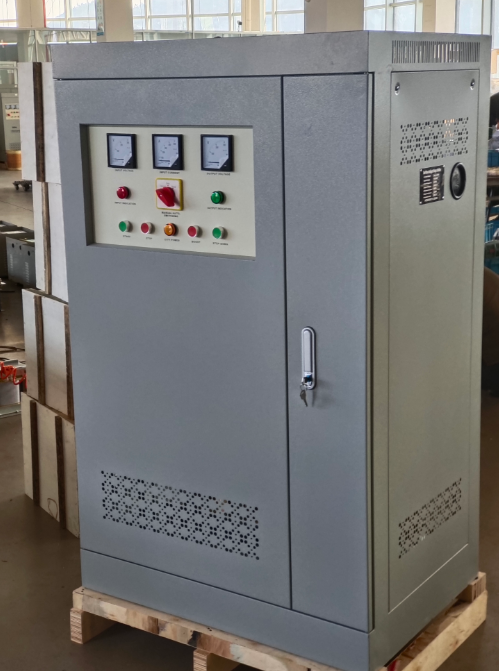

El estabilizador de voltaje de compensación inteligente Yibaling DBW está diseñado para resolver exactamente ese problema.

CómoEstabilizador de voltaje de compensación inteligente DBWObras

El DBW utiliza regulación de voltaje de tipo compensación: el mismo enfoque probado que los estabilizadores de tipo servo, pero con mejor capacidad y mayor eficiencia.

El sistema consta de cuatro partes principales:

Transformador de compensación

Regulador de voltaje de contacto

Circuito de control automático

Servomotor con mecanismo de accionamiento de reducción de velocidad.

El devanado secundario del transformador de compensación está conectado en serie con el circuito principal. Su devanado primario se conecta a la salida del regulador de contacto.

El ciclo operativo funciona así:

Paso 1: muestreo en tiempo real.

El circuito de control toma muestras continuamente de voltaje de la salida del estabilizador, verificando si la salida se mantiene en el punto de ajuste.

Paso 2 – Cálculo de la desviación.

La señal muestreada se procesa para determinar qué tan lejos se ha desviado la salida del valor objetivo.

Paso 3 – Comando de ajuste.

El circuito de control le indica al servomotor que gire. A través del reductor de velocidad y la transmisión por cadena, el motor mueve la escobilla de carbón a lo largo de la superficie de bobinado del regulador de contacto.

Paso 4 – Corrección de compensación.

La nueva posición de la escobilla de carbón cambia el voltaje de salida del regulador de contacto, que a su vez cambia el voltaje a través del devanado primario del transformador de compensación. El devanado secundario, conectado en serie con el circuito principal, agrega o resta voltaje según sea necesario para que la salida vuelva al punto de ajuste.

Este ciclo de circuito cerrado se ejecuta continuamente: Monitorear → Calcular → Ajustar → Monitorear nuevamente. El tiempo de respuesta suele ser inferior a 1,5 segundos para un cambio de voltaje de entrada del 10 %.

Funciones clave que realmente importan

Gran capacidad, alta eficiencia

La serie DBW cubre de 10 kVA a 180 kVA, con una eficiencia de carga completa superior al 95 %; algunos modelos alcanzan el 98 %. Maneja cargas pesadas sin desperdiciar energía.

Sin distorsión de forma de onda

La forma de onda de salida coincide exactamente con la forma de onda de entrada. Sin armónicos añadidos, sin distorsión. Para los equipos de imágenes médicas y los instrumentos de precisión, esto es muy importante. La distorsión afecta directamente la calidad de la imagen y la precisión de las mediciones.

Funciona con cualquier tipo de carga.

Resistivos (calentadores, iluminación), inductivos (motores, compresores), capacitivos (bancos de condensadores): el DBW los maneja todos. Un estabilizador, cualquier carga.

Maneja los aumentos repentinos de inicio

Los grandes motores y compresores consumen una enorme corriente cuando arrancan. El DBW absorbe ese aumento sin dispararse ni apagarse.

Protección integral

Sobretensión, subtensión, pérdida de fase, secuencia de fases incorrecta, sobrecorriente, cortocircuito, todo protegido. Cuando la red se comporta mal, el DBW corta la producción primero y protege su equipo. Algunos modelos ofrecen canales de suministro duales (estabilizados y directos a la red) con operación manual o automática seleccionable.

¿Dónde está elEstabilización de voltaje de compensación inteligente DBW¿Ir?

Prácticamente en cualquier lugar que necesite estabilización de voltaje monofásico de alta potencia.

Fabricación de precisión: máquinas CNC, rectificadoras de precisión, equipos de electroerosión, cortadoras láser. La inestabilidad del voltaje afecta la precisión del mecanizado. La tasa de chatarra aumenta, el margen de beneficio disminuye.

Equipos médicos: escáneres de tomografía computarizada, sistemas de rayos X, ultrasonido, sistemas de soporte de resonancia magnética. Los equipos de imágenes médicas son extremadamente sensibles a la calidad de la energía. La fluctuación de voltaje produce artefactos en la imagen que pueden afectar el diagnóstico.

Laboratorios e I+D – Instrumentos analíticos, bancos de pruebas, sistemas de medición. Los datos que se desvían y los experimentos que fallan desperdician tiempo, muestras y otorgan dinero.

Instalaciones comerciales y públicas: aire acondicionado central, ascensores, impresoras de gran formato, salas de comunicaciones, centros de datos. Cuando estos se detienen, todo el edificio se detiene con ellos.

Sitios industriales y mineros: líneas de producción, maquinaria textil, mezcladoras, polipastos, equipos de soldadura. La línea no puede detenerse y el voltaje no puede variar.

Especialmente para usuarios al final de líneas de distribución de bajo voltaje: lejos de la subestación, tramos de cable largos, voltaje base bajo. Cuando las cargas cambian, las oscilaciones de voltaje son peores. El amplio rango de entrada del DBW (monofásico 176 V 264 V) lo maneja de manera confiable.

Cómo elegir lo correctoEstabilizador de voltaje de compensación inteligente DBW

Dos cosas importan más: la capacidad (kVA) y el rango de voltaje de entrada.

Capacidad: sume la potencia total de todo lo que está conectando y luego agregue un margen del 30 %. Los motores y compresores consumen varias veces su corriente de funcionamiento al arrancar; deje suficiente espacio.

Capacidades DBW estándar: 10kVA a 180kVA. ¿No estás seguro de cuál encaja? Envíe su lista de equipos a ventas de Yibaling; ellos la dimensionarán por usted.

Rango de voltaje de entrada: los modelos estándar cubren monofásicos 176 V 264 V. Si su sitio tiene oscilaciones más amplias (líneas de suministro largas, ubicaciones remotas, redes débiles), se encuentran disponibles rangos de entrada más amplios a pedido.

Voltaje de salida: la salida estándar es monofásica de 220 V. La precisión de la regulación se puede establecer entre ±1% y ±5%. El valor predeterminado de fábrica suele ser ±3%. Si necesita una mayor precisión, simplemente especifíquelo al realizar el pedido.

Entorno de instalación: el DBW está diseñado para instalación en interiores. Temperatura ambiente de -15 °C a +40 °C, humedad relativa inferior al 90 %, sin gases corrosivos, vapor, depósitos químicos, polvo ni contaminantes explosivos/conductores. El sitio debe estar libre de vibraciones o golpes fuertes.

Pensamientos finales

El estabilizador de voltaje de compensación inteligente DBW no tiene pantalla táctil. No se conecta a wifi. No aparece en los titulares.

Lo que hace es sencillo: estabiliza la tensión monofásica de alta potencia de forma fiable y continua.

Para las fábricas, hospitales y laboratorios que han estado luchando con energía inestable durante años, la diferencia es inmediata. El equipo deja de funcionar mal. La producción deja de pararse. La gente deja de preocuparse por la próxima caída de tensión.

No es el equipo más llamativo en la planta. Pero es el que mantiene todo lo demás funcionando.
