¿Qué es un transformador de distribución S11 y por qué es importante?

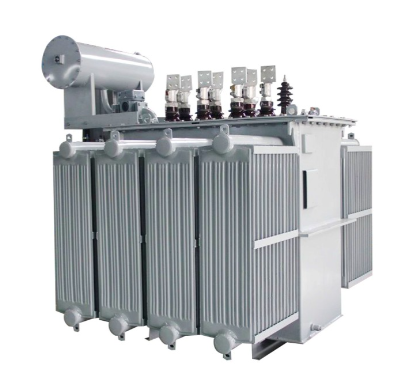

Un transformador de distribución S11 es un transformador de distribución trifásico sumergido en aceite diseñado para reducir la potencia de voltaje medio (generalmente 10 kV o 6 kV) a los niveles de bajo voltaje utilizados por fábricas, edificios y comunidades. Disponible en ambos tipos, completamente sellado y con tanque conservador, es una actualización directa de la serie S9 anterior, que ofrece menores pérdidas y una mejor economía operativa.

¿Qué diferencia al S11 de los modelos anteriores?

En comparación con la serie S9, el S11 reduce la pérdida sin carga en aproximadamente un 30 % y la corriente sin carga entre un 50 % y un 70 %. No se trata de una mejora pequeña: es una diferencia significativa en los costos operativos, día tras día, año tras año.

¿Por qué importa eso?

Porque los transformadores no duermen. Funcionan las 24 horas del día, los 7 días de la semana, los 365 días del año. Un transformador que desperdicia menos energía en reposo ahorra dinero todos los días. Durante una vida útil de 20 a 30 años, esos ahorros suman una cifra sustancial.

En resumen: el S11 ofrece la confiabilidad de un transformador sumergido en aceite con una eficiencia significativamente mejor que los modelos que reemplazó.

como unTransformador de distribución S11Obras

El principio de funcionamiento es la inducción electromagnética, igual que cualquier transformador, pero el S11 tiene varias mejoras de diseño que aumentan la eficiencia y la confiabilidad.

Paso 1 – El núcleo

El núcleo está hecho de acero al silicio de grano orientado laminado en frío de alta calidad, ensamblado con una estructura de junta superpuesta totalmente en inglete de 45°. Este diseño minimiza la resistencia magnética y las pérdidas por corrientes parásitas. Algunos modelos utilizan un núcleo enrollado construido con equipo especializado, creando un circuito magnético cerrado sin juntas a tope, lo que reduce aún más las pérdidas y el ruido.

Paso 2 – Los devanados

El transformador utiliza devanados de cobre con aislamiento mejorado y materiales de parte activa. La estructura de soporte de la bobina está diseñada para una alta estabilidad, lo que mejora la confiabilidad operativa.

Paso 3 – El tanque sellado

En lugar de un tanque conservador tradicional, muchos modelos S11 utilizan un tanque de aceite corrugado con una construcción completamente sellada. Las corrugaciones se expanden y contraen con los cambios de temperatura del aceite, compensando automáticamente la variación de volumen. Esto significa que el aceite está permanentemente sellado lejos del aire, evitando el ingreso de humedad y retardando la oxidación del aceite.

Paso 4 – Enfriamiento

La refrigeración es ONAN — Oil Natural Air Natural. Sin ventiladores, sin bombas, sin piezas móviles adicionales. El transformador depende de la convección natural a través de las paredes corrugadas del tanque para disipar el calor.

El resultado: un transformador que funciona de manera eficiente, permanece sellado y requiere un mantenimiento mínimo.

Tipos y clasificaciones comunes de transformadores S11

La serie S11 está disponible en una amplia gama de capacidades, normalmente desde 10 kVA hasta 2500 kVA.

Por quéTransformadores de distribución S11Asunto

Porque un transformador que desperdicia menos energía y dura más es un transformador que ahorra dinero.

Esto es lo que hace que el S11 sea una opción sólida para redes de distribución:

1. Reducción de la pérdida sin carga

El núcleo escalonado y el acero al silicio de alta calidad reducen la pérdida de carga en aproximadamente un 30 % en comparación con la serie S9. Para un transformador que funciona 24 horas al día, 7 días a la semana, eso es un ahorro real y mensurable.

2. Corriente sin carga reducida

La corriente sin carga se reduce entre un 50% y un 70%, lo que mejora el factor de potencia y reduce las pérdidas aguas arriba.

3. Construcción completamente sellada

El tanque corrugado está completamente sellado: sin respiradero ni conservador. El aceite no entra en contacto con el aire, lo que significa que el aceite aislante envejece más lentamente, preservando su rigidez dieléctrica durante la vida útil del transformador.

4. Menor ruido

Los niveles de ruido se reducen entre 5 y 10 dB en comparación con diseños anteriores, lo que hace que el S11 sea más adecuado para su instalación cerca de zonas residenciales.

5. Larga vida útil

Debido a que el aceite está sellado contra el aire y la humedad, el sistema de aislamiento del transformador se degrada más lentamente. El S11 está diseñado para durar entre 20 y 30 años de servicio con un mantenimiento mínimo.

6. Bajo mantenimiento

Sin muestreo de aceite, sin recarga, sin mantenimiento del conservador. El diseño completamente sellado significa que el mantenimiento de rutina se limita en gran medida a la limpieza externa y la inspección periódica.

7. Amplia gama de aplicaciones

Los transformadores S11 son adecuados para fábricas, minas, plantas petroquímicas, distribución industrial y agrícola, y aplicaciones de energía e iluminación.

Elegir el transformador S11 adecuado

La selección de un transformador S11 requiere que la capacidad, el voltaje y las condiciones ambientales coincidan con su aplicación.

Paso 1: determine su carga

Sume el consumo de energía de todos los equipos que se conectarán. Aplique un margen de seguridad, normalmente del 20 al 30% para una futura expansión.

Clasificaciones estándar S11: 10, 20, 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 kVA.

Paso 2: especificar los voltajes primario y secundario

Paso 3: elige el grupo de conexión

Dyn11: recomendado para la mayoría de las aplicaciones. La conexión delta de alto voltaje proporciona un camino para las corrientes armónicas y mejora la capacidad de cortocircuito.

Yyn0: más sencillo, pero menos adecuado para cargas desequilibradas.

Paso 4: comprobar el entorno de instalación

Paso 5: considere el tipo de tanque

Totalmente sellado (tanque corrugado): recomendado para la mayoría de las aplicaciones. Sin contacto aire-aceite, envejecimiento más lento del aceite, mantenimiento mínimo.

Tanque conservador: diseño tradicional con conservador de aceite y respiradero. Requiere controles y mantenimiento periódicos del nivel de aceite.

Paso 6: Confirmar los accesorios de protección

Para aplicaciones críticas, considere:

Relé de gas y dispositivo de alivio de presión (para unidades más grandes)

Monitor de temperatura con contactos de alarma remota.

Relé Buchholz para detección de fallos

Pensamientos finales

El transformador de distribución sumergido en aceite S11 representa una mejora significativa de la eficiencia con respecto a los modelos S9 y S10 anteriores. Con una reducción de la pérdida sin carga en aproximadamente un 30 % y una reducción de la corriente sin carga entre un 50 % y un 70 %, ofrece costos operativos más bajos y una mayor confiabilidad que los modelos que reemplazó.

Lo que hace que el S11 sea especialmente práctico es su construcción totalmente sellada. Al aislar el aceite del aire y la humedad, el diseño del tanque sellado retarda el envejecimiento del aceite, extiende la vida útil del aislamiento y prácticamente elimina el mantenimiento de rutina. Para instalaciones al aire libre en ubicaciones remotas, esta es una ventaja significativa.

El S11 no es el transformador más nuevo del mercado. Ha sido reemplazado en eficiencia por S13, S20 y diseños más nuevos. Pero sigue siendo un caballo de batalla probado, confiable y rentable para millones de instalaciones en todo el mundo.

Para proyectos en los que el presupuesto y la confiabilidad son importantes (actualizar un transformador antiguo, reemplazar una unidad defectuosa o construir una nueva red de distribución con restricciones de costos realistas), el S11 sigue siendo una opción sólida y sensata.

No tiene las pérdidas más bajas de cualquier transformador jamás fabricado. Pero tiene pérdidas significativamente menores que las del S9 al que reemplazó, y esa diferencia se refleja en la factura de electricidad, mes tras mes, año tras año.
