¿Cómo viaja la electricidad desde la subestación hasta la fábrica? ¿Por qué sigue siendo el transformador sumergido en aceite?

En el sistema de energía, hay un tipo de equipo que existe desde hace más de cien años, cuyo principio permanece sin cambios y su estructura no es sofisticada, pero ha estado en uso todo el tiempo:

Eltransformador sumergido en aceite.

El transformador sumergido en aceite no está de moda ni es atractivo, pero se puede encontrar en todas las fábricas, en todas las zonas residenciales y en todas las líneas de distribución.

I. ¿Qué hace exactamente el transformador sumergido en aceite?

En pocas palabras: convierte electricidad de alto voltaje en electricidad de bajo voltaje, o viceversa.

La electricidad procedente de la central eléctrica tiene un voltaje muy alto (varias decenas de miles de voltios o incluso cientos de miles de voltios) y no puede utilizarse directamente para los equipos. La estación transformadora sumergida en aceite reduce el voltaje a 380 V para las fábricas o 220 V para los hogares.

En escenarios inversos, algunas situaciones requieren convertir baja tensión en alta tensión (como las centrales fotovoltaicas y los parques eólicos conectados a la red), y también es el transformador sumergido en aceite el que hace esto.

El transformador sumergido en aceite hace sólo una cosa: la transformación de voltaje.

Lo ha estado haciendo durante más de cien años sin cambiar su enfoque.

II. En la era actual, ¿por qué se sigue utilizando el "petróleo"?

Algunas personas preguntan: ¿No son más seguros los transformadores de tipo seco? ¿Por qué seguir utilizando transformadores sumergidos en aceite?

La respuesta está en tres palabras: Puede resistir.

El transformador sumergido en aceite no está "al revés"; es la solución más adecuada en escenarios donde los requisitos de confiabilidad, capacidad y costo son altos.

III. ¿Qué hace exactamente el "aceite" dentro del transformador sumergido en aceite?

No se utiliza para combustión; se utiliza para aislamiento y disipación de calor.

Aislamiento: Entre la bobina y el núcleo, entre la bobina y la carcasa, entre diferentes niveles de voltaje de la bobina, está separado por aceite para evitar arcos y descargas.

Disipación de calor: cuando el serpentín se calienta, el aceite quita el calor y lo transmite a la pared del tanque de aceite y lo dispersa en el aire.

Esta es la razón por la quetransformador sumergido en aceitetiene una gran capacidad de sobrecarga: la capacidad calorífica del aceite es grande y durante la operación de sobrecarga a corto plazo, el aumento de temperatura no es tan rápido como el de los transformadores de tipo seco.

IV. ¿Son los transformadores sumergidos en aceite propensos a fallar?

Por el contrario, el transformador sumergido en aceite es el tipo de equipo eléctrico más duradero.

Siempre que no se sobrecargue gravemente durante mucho tiempo, no se opere sin aceite durante mucho tiempo y no se someta con frecuencia a rayos o cortocircuitos, un solo transformador sumergido en aceite puede tener una vida útil de 20 a 30 años.

Los "problemas" comunes son en realidad sólo algunos tipos:

Caída del nivel de aceite (fuga o evaporación)

Deterioro del aceite (humedad u oxidación)

Condensador, cambiador de tomas, envejecimiento del aislamiento.

Sobrecarga que provoca un aumento excesivo de temperatura.

Todos estos pueden detectarse y solucionarse de antemano mediante inspecciones periódicas y pruebas de aceite.

V. Las preguntas más frecuentes de los clientes a la hora de elegir un transformador sumergido en aceite

1. ¿Cobre o aluminio?

El cobre tiene buena conductividad, resistencia al calor y una larga vida útil, pero es caro.

El aluminio es más barato, pero tiene un volumen mayor para la misma capacidad y una generación de calor ligeramente mayor.

Elija cuál depende del presupuesto y los requisitos del sitio. Pero una cosa a tener en cuenta: si se trata de un proyecto continuo de alta carga o de exportación, se recomienda utilizar cobre.

2. ¿Completamente sellado o con depósito de aceite?

Totalmente sellado: el aceite no entra en contacto con el aire, el envejecimiento es lento y no requiere mantenimiento, apto para uso en exteriores

Con depósito de aceite: hay un dispositivo de respiración que permite observar el nivel de aceite, adecuado para escenarios que requieren inspecciones periódicas.

3. ¿Cómo elegir el grado de pérdida (eficiencia energética)?

S11, S13, S20... Cuanto mayor es el número, menor es la pérdida, pero el precio es mayor.

Calcule si los ahorros anuales en electricidad pueden cubrir el mayor costo de adquisición; normalmente, S13 puede recuperar la diferencia en 2 o 3 años.

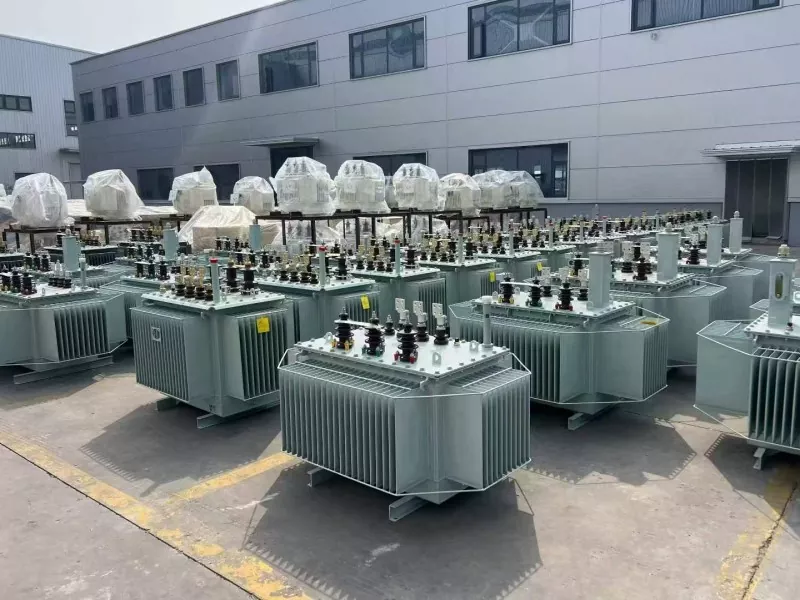

VI. Transformadores sumergidos en aceite de Yibaling

Producimostransformadores sumergidos en aceiteno siguiendo ninguna "ruta de tecnología negra", sino seleccionando buenos materiales, controlando buenos procesos y realizando pruebas exhaustivas.

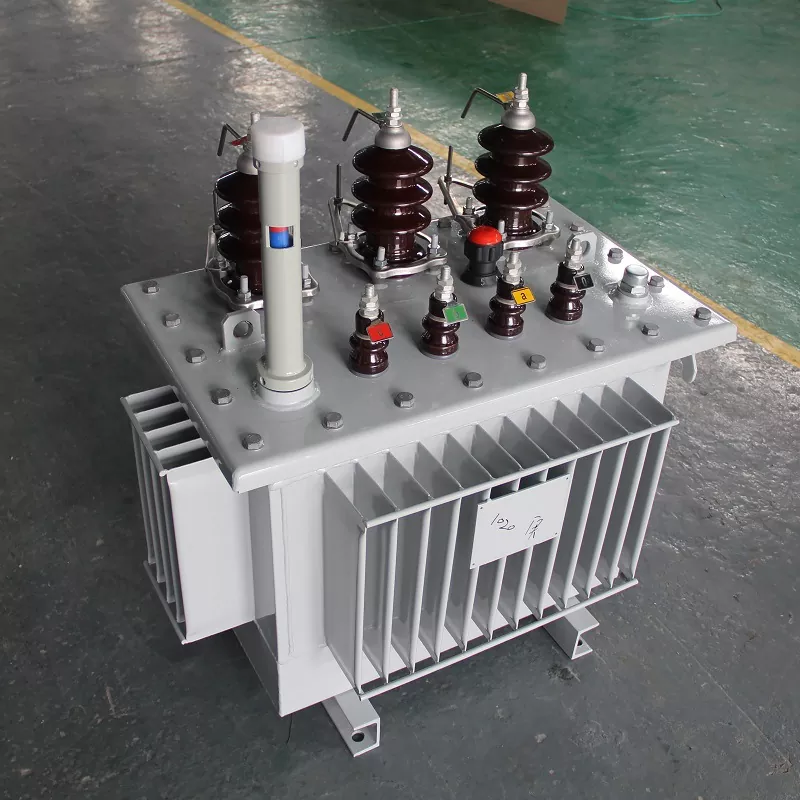

Núcleo: láminas de acero al silicio orientadas laminadas en frío de alta permeabilidad magnética, apilamiento de costura completamente escalonado, baja pérdida sin carga

Devanado: cobre puro (estándar) o aluminio de alta pureza (según sea necesario), estricto aislamiento entre capas, fuerte capacidad anticortocircuito.

Aceite aislante: Aceite para transformadores de alta calidad, totalmente probado en cuanto a resistencia a la tensión, contenido de humedad y pérdida dieléctrica antes de salir de fábrica. Tanque de combustible: Radiador de lámina o lámina en forma de onda, soldadura completamente sellada, a prueba de fugas, corrosión y rocío

Pruebas de fábrica: variación de relación, resistencia de CC, resistencia de aislamiento, pérdida sin carga, pérdida de carga, tensión soportada de frecuencia industrial... Cada unidad se prueba, sin inspección de muestreo. Aplicable a:

Distribución de energía en fábrica, subestación comunitaria.

Industrias minera, química, papelera y textil.

Aumento de la energía solar, conexión a la red de energía eólica

Apoyo a las exportaciones, proyectos de ayuda exterior.

Capacidad: 30kVA - 3150kVA

Voltaje: 10 kV / 0,4 kV como opción principal, compatible con personalización no estándar

VII. Resumen en una frase

El transformador sumergido en aceite no es el más moderno, pero definitivamente es uno de los equipos de distribución de energía más confiables en "batallas difíciles" como gran capacidad, alta carga, ambiente al aire libre y operación a largo plazo.

La electricidad se toma prestada del cielo y sostiene la tierra.

Si tiene algún requisito de selección para transformadores sumergidos en aceite (capacidad, voltaje, grado de eficiencia energética, completamente sellados o con tanque de almacenamiento de aceite, certificación de exportación), puede comunicarse con elEquipo de tecnología de energía de Yibalingen cualquier momento.
