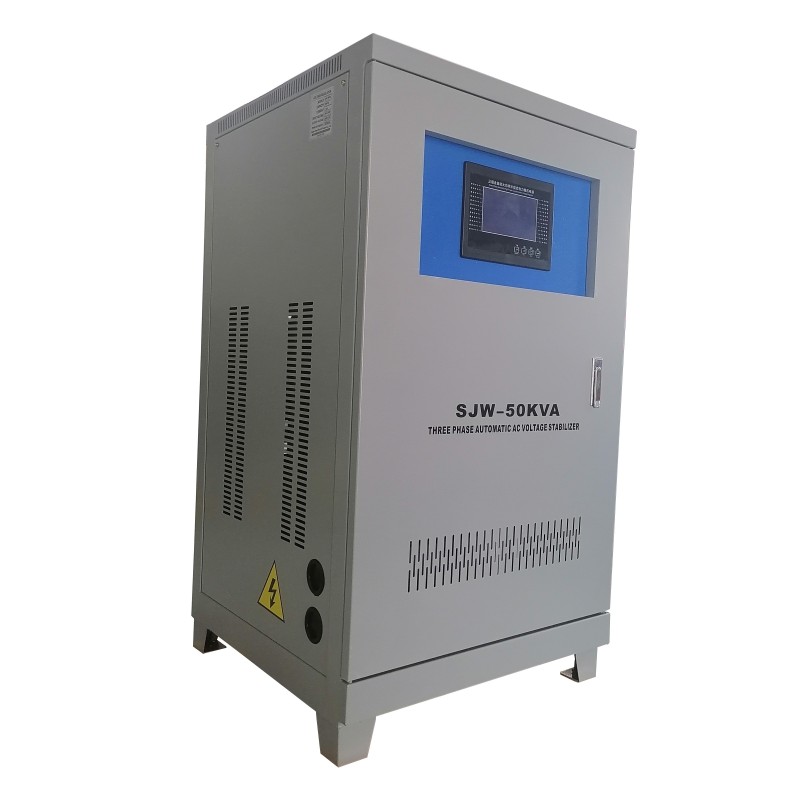

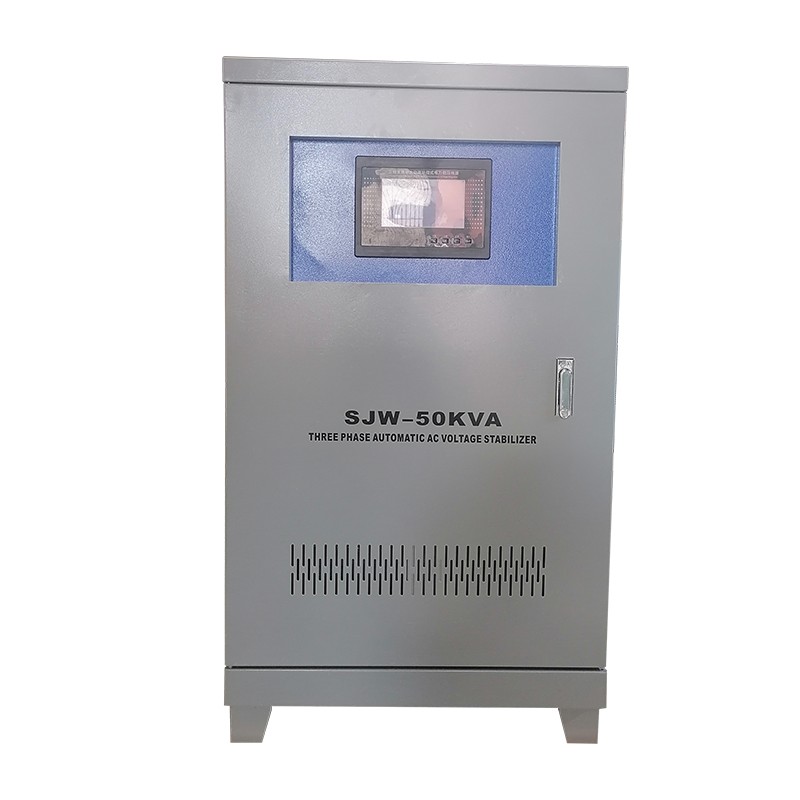

Estabilizador de voltaje CA compensado trifásico SJW

El estabilizador de voltaje CA compensado trifásico Yibaling SJW es un estabilizador de potencia trifásico rápido diseñado para lugares donde la calidad de la energía realmente importa, como líneas de fabricación de precisión, centros de datos, salas de imágenes médicas y estaciones de comunicación.
Utiliza un diseño inteligente de múltiples tomas combinado con control de fase independiente. Esto significa que puede corregir fluctuaciones de voltaje, desequilibrios de fase, caídas y sobretensiones en tiempo real.

¿Cuál es la función del estabilizador de voltaje de la serie SJW en diversas aplicaciones?

1. En fábricas y talleres

El voltaje suele caer cuando se ponen en marcha máquinas grandes. A veces, el voltaje permanece desequilibrado porque las cargas monofásicas están distribuidas de manera desigual.
El SJW detecta estos cambios en sólo 20 a 40 milisegundos y corrige instantáneamente cada fase por separado.
Por ejemplo, en una planta de semiconductores, incluso una caída de voltaje de un ciclo puede arruinar un lote completo de obleas. El SJW mantiene el voltaje de salida dentro de ±1 % del punto de ajuste, protegiendo los equipos sensibles de problemas de la red aguas arriba.

2. En edificios comerciales

En estos edificios, la iluminación, los aparatos de aire acondicionado y los equipos informáticos se encuentran en fases diferentes y los voltajes rara vez están equilibrados. Los estabilizadores comunes con un núcleo compartido a menudo no pueden manejar esto.
Pero las tres unidades de compensación independientes del SJW tratan cada fase de forma independiente. Eso significa que no habrá más cables neutros sobrecargados, menos pérdida de energía y ningún molesto parpadeo de luz.

3. En lugares remotos

Por ejemplo, en las plantas de tratamiento de agua o en las minas, la energía suele ser alimentada por largas líneas aéreas. Durante las horas pico, el voltaje puede bajar a 320 V o incluso menos.
El amplio rango de regulación del SJW (normalmente ±20 % a ±30 %) eleva el voltaje de nuevo a los 380 V o 400 V normales.
Como resultado, las bombas, sopladores y trituradoras obtienen el torque que necesitan y no se disparan debido al bajo voltaje.

Material y tecnología centrales

El rendimiento del estabilizador SJW se basa en un conjunto de materiales y componentes cuidadosamente seleccionados, cada uno elegido para cumplir un objetivo de ingeniería específico: conmutación rápida, baja pérdida, alta capacidad de resistencia a sobretensiones y larga vida útil.

1. Transformador de compensación

El corazón del estabilizador SJW son tres transformadores de compensación independientes, uno para cada fase.
Sus devanados están hechos de cobre libre de oxígeno de alta pureza (aquí no hay aluminio barato), con un sistema de aislamiento de clase H que puede soportar temperaturas de hasta 180 °C de forma segura.
El núcleo de hierro está construido con acero al silicio laminado en frío de alta calidad (como 30Q130), utilizando una técnica de unión escalonada. Esto simplemente significa menos desperdicio de energía y menor pérdida sin carga.
El diseño también mantiene la inductancia de fuga muy baja, por lo que el voltaje de compensación responde casi instantáneamente cuando el sistema de control lo requiere.

2. Sistema de control y muestreo

El "cerebro" del SJW es un DSP (procesador de señal digital) o una MCU de alto rendimiento.
Supervisa constantemente las tensiones trifásicas mediante transformadores de tensión de alta precisión (clase de precisión 0,2) y sensores de corriente de efecto Hall.
El sistema de control utiliza compensación PID independiente para cada fase, lo que significa que cada fase se corrige por separado, sin interferir con las demás.
Todas las funciones de protección (sobretensión, subtensión, sobrecorriente, pérdida de fase, secuencia de fase incorrecta) están integradas en el software, pero también hay una copia de seguridad de hardware dedicada para garantizar que la unidad falle de forma segura si algo sale mal.

3. Protección contra sobretensiones y filtrado EMI

Cada entrada de fase viene con protección contra sobretensiones incorporada:
MOV (varistor de óxido metálico): absorbe picos de voltaje
Tubo de descarga de gas (GDT): maneja sobretensiones mayores
Juntos, evitan que las sobretensiones tanto del modo común como del modo diferencial lleguen a su equipo.
Si necesita energía aún más limpia, puede agregar filtros EMI opcionales para reducir el ruido de alta frecuencia, algo especialmente útil cuando tiene cargas electrónicas sensibles cerca.

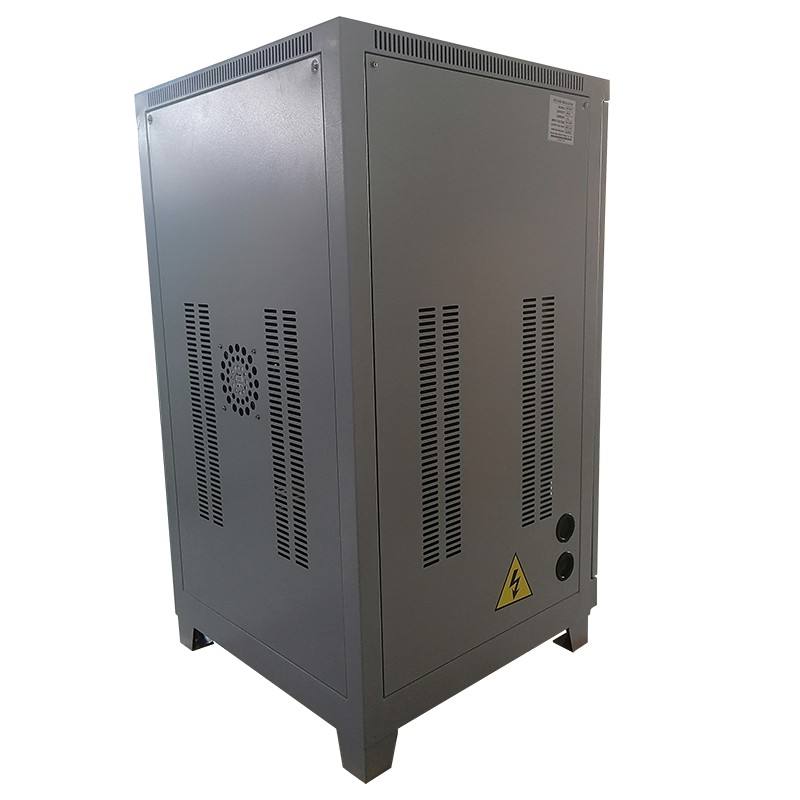

4. Cerramiento y refrigeración

El SJW viene en una carcasa de acero de alta resistencia (de al menos 1,5 mm de espesor) con recubrimiento en polvo electrostático (≥80 μm) para una buena resistencia a la corrosión.
Protección estándar: IP20 – adecuada para salas eléctricas interiores
Mayor protección opcional: IP23, IP54 o incluso más, para áreas polvorientas o uso en exteriores
Enfriamiento:
Para unidades de hasta 100 kVA, la convección natural suele ser suficiente (sin ruido del ventilador, sin piezas móviles que fallen)
Para unidades más grandes, los ventiladores con temperatura controlada y rodamientos de bolas de larga duración se activan solo cuando es necesario
En palabras sencillas: la carcasa es resistente, la refrigeración es inteligente y puedes elegir el nivel adecuado de protección para tu sitio.

Personalización del Estabilizador Trifásico SJW

1. Confirmación de parámetros clave

Antes de la producción, se deben definir claramente con el cliente los siguientes parámetros:

2. Documentos técnicos que proporcionamos a los clientes

Cuando construyamos su estabilizador SJW, no tendrá que adivinar. Esto es lo que te enviamos:
Dibujo del transformador de compensación: muestra el tamaño del núcleo, la disposición del devanado y el grado de aislamiento.
Informe de selección del módulo SCR: explica qué tiristores utilizamos, cuánto margen de seguridad dejamos y cómo gestionamos el calor.
Versión de firmware y esquema de PCB de control: incluye método de muestreo, configuración de protección y protocolo de comunicación (Modbus, RS485 o Ethernet, si es necesario).
Dibujo mecánico y disposición de terminales: le indica cómo montarlo, dónde entran los cables y cómo conectar un interruptor de derivación si es necesario.

3. Cómo lo construimos: pasos clave de fabricación

No nos limitamos a “ensamblar” piezas. Seguimos un proceso controlado.
Bobinado: realizado en máquinas controladas por computadora con tensión constante. Cada capa de aislamiento es uniforme. Sin cuerda manual de "suposición afortunada".
Impregnación por presión de vacío (VPI): los devanados se sumergen en resina epóxica de clase H sin disolventes a alto vacío (≤133 Pa) y luego se curan en un horno con temperatura controlada.
Por qué es importante: Esto hace que los devanados sean impermeables, a prueba de polvo, resistentes a las vibraciones y mejores para disipar el calor. Sin VPI, el aislamiento falla años antes.
Conjunto SCR: los módulos se montan en disipadores de calor con grasa térmica y se aprietan con una llave dinamométrica calibrada. Esto mantiene baja la resistencia de contacto y evita el sobrecalentamiento.

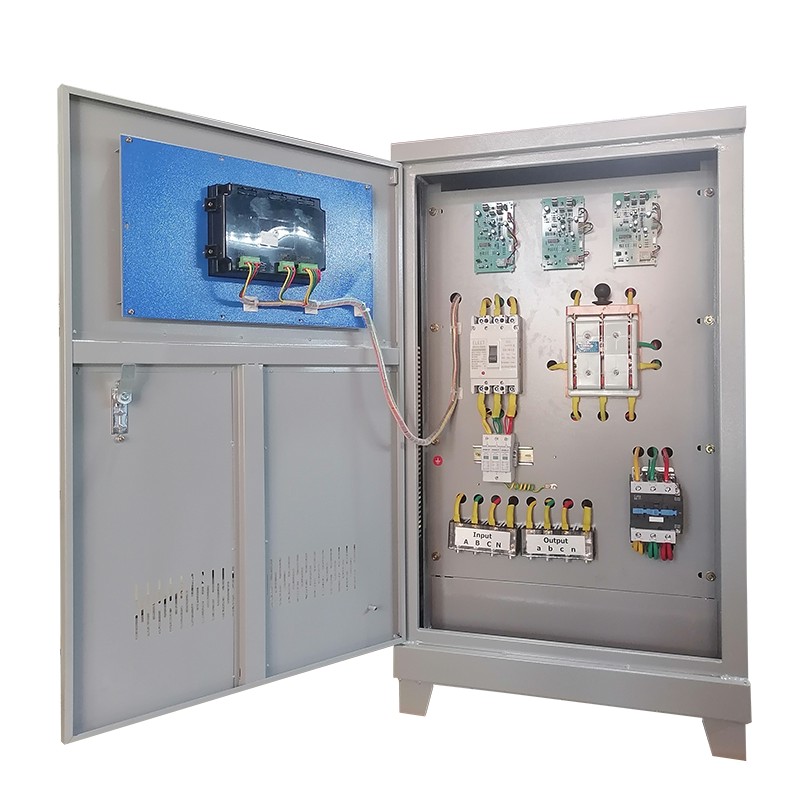

Montaje final: las secciones de potencia y control están físicamente separadas para reducir el ruido eléctrico. Todas las barras colectoras internas son de cobre puro estañado (no de aluminio). El cobre significa menor resistencia, menos calor y una vida más larga.

4. Pruebas de fábrica

Cada unidad SJW se somete a un conjunto completo de pruebas de tipo y de rutina:
Resistencia de aislamiento (≥ 100 MΩ con megger de 2500 V)
Resistencia dieléctrica (CA 3500V / 1min entre devanados y tierra)
Prueba de regulación independiente de fase: se aplica artificialmente un voltaje de entrada desequilibrado (p. ej., A:+15 %, B:0 %, C: −10 %) y se mide el desequilibrio de salida (debe ser ≤±1 %).
Prueba de respuesta dinámica: se aplica un paso de carga del 50 %; la caída del voltaje de salida y el tiempo de recuperación se registran con un analizador de energía de alta velocidad; debe volver a ±1% en 40 ms.
Prueba de volcado de carga: la carga completa se elimina repentinamente; el transitorio de sobretensión no debe exceder el +5% del punto de ajuste.
Prueba de protección contra sobrecorriente/cortocircuito: las fallas simuladas verifican que los SCR estén bloqueados y que el disyuntor de entrada se dispare dentro del tiempo especificado.
Cada resultado de la prueba se registra en el Informe de prueba de fábrica, que se entrega al cliente junto con el producto.

Si enfrenta desafíos como alarmas de equipos inexplicables, paradas de producción relacionadas con el voltaje o desequilibrio trifásico en sus instalaciones, la serie SJW puede ser la respuesta. El equipo de ingeniería de Yibaling está listo para ayudar con el dimensionamiento, la personalización y el soporte técnico.
