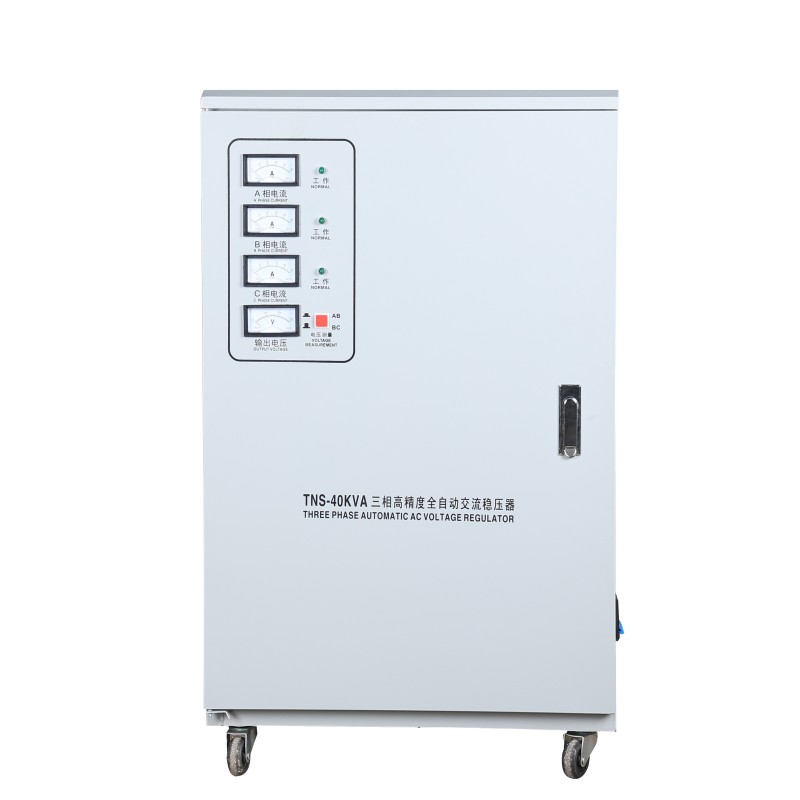

Estabilizador de voltaje CA totalmente automático TNS

La serie Yibaling TNS de reguladores de voltaje CA totalmente automáticos es un dispositivo de protección de energía trifásico de alto rendimiento diseñado específicamente para instalaciones industriales y críticas. Emplea devanados modulares avanzados y tecnología inteligente de regulación fase a fase. Puede monitorear y corregir automáticamente fluctuaciones, desequilibrios y problemas de subtensión/sobretensión en voltajes trifásicos en tiempo real y generar energía pura continua y estable.

Aplicaciones de productos

En la práctica, el estabilizador de tensión CA totalmente automático TNS desempeña el papel de guardián del corazón industrial.

1. Taller de procesamiento de precisión

Cuando una punzonadora CNC grande se pone en marcha y provoca una caída repentina en el voltaje de la red, el estabilizador de voltaje de la serie TNS puede compensar rápidamente en decenas de milisegundos, asegurando que los servomotores del centro de mecanizado de cinco ejes adyacente no vibren, evitando así el desguace de decenas de miles de piezas de precisión debido a desviaciones de tamaño.

2. Sala de Distribución de Energía de un Complejo Comercial

Debido a los períodos desiguales de consumo de energía de las tiendas de cada piso, la carga trifásica está severamente desequilibrada. Los reguladores de voltaje tradicionales pueden verse abrumados, mientras que la función de regulación inteligente fase por fase de este producto puede estabilizar de forma independiente y precisa el voltaje de cada fase, eliminando fundamentalmente los problemas de sobrecarga de la línea neutra, calentamiento y parpadeo causados ​​por el desequilibrio de voltaje, y garantizando el buen funcionamiento de los sistemas de aire acondicionado, iluminación y ascensores de todo el centro comercial.

3. Plantas de tratamiento de aguas residuales en zonas remotas

En estos lugares, el voltaje al final de la línea de suministro eléctrico de larga distancia suele rondar los 300 V en un nivel bajo. La capacidad de regulación de voltaje de amplio rango del regulador de voltaje de CA totalmente automático TNS puede elevarlo de manera constante al estándar 380 V, lo que garantiza que los equipos de energía clave, como sopladores y bombas de elevación, reciban suficiente torque y evita fallas en el arranque y parada del equipo y la reducción en la eficiencia del tratamiento de aguas residuales debido a una energía insuficiente.

Información del producto

Material del núcleo

El sistema de material central del estabilizador de voltaje CA totalmente automático Yibaling TNS forma la base física para lograr un suministro de energía estable a nivel industrial. Se basa en tres objetivos principales: regulación de voltaje eficiente, control inteligente y protección sólida.

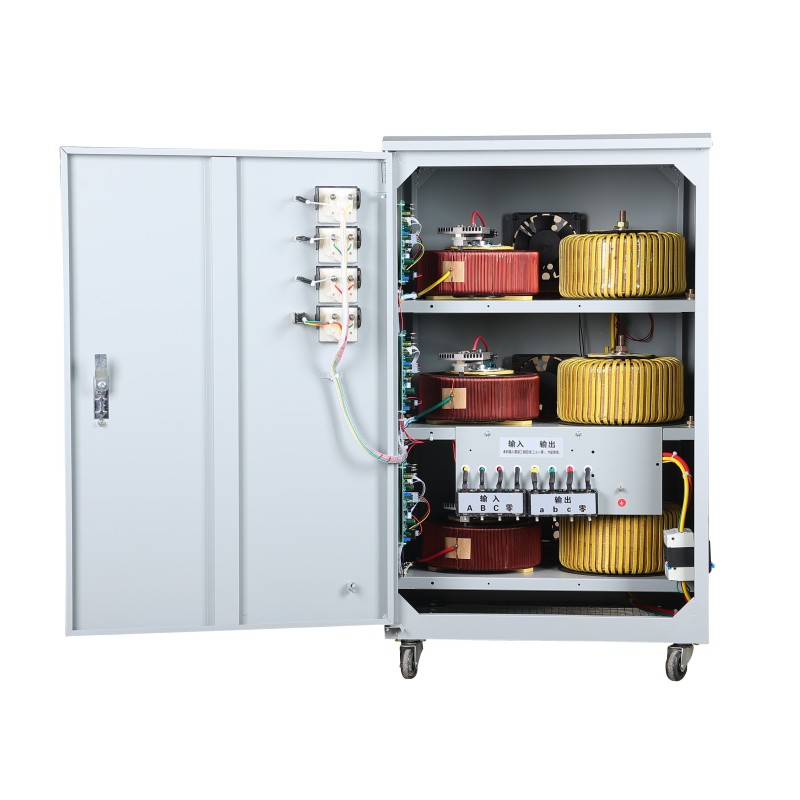

Un estabilizador de voltaje TNS confiable es esencialmente una integración de ingeniería de sistemas de acero al silicio de alta calidad, materiales de cobre de alta conductividad, materiales compuestos resistentes al desgaste, dispositivos semiconductores y materiales protectores.

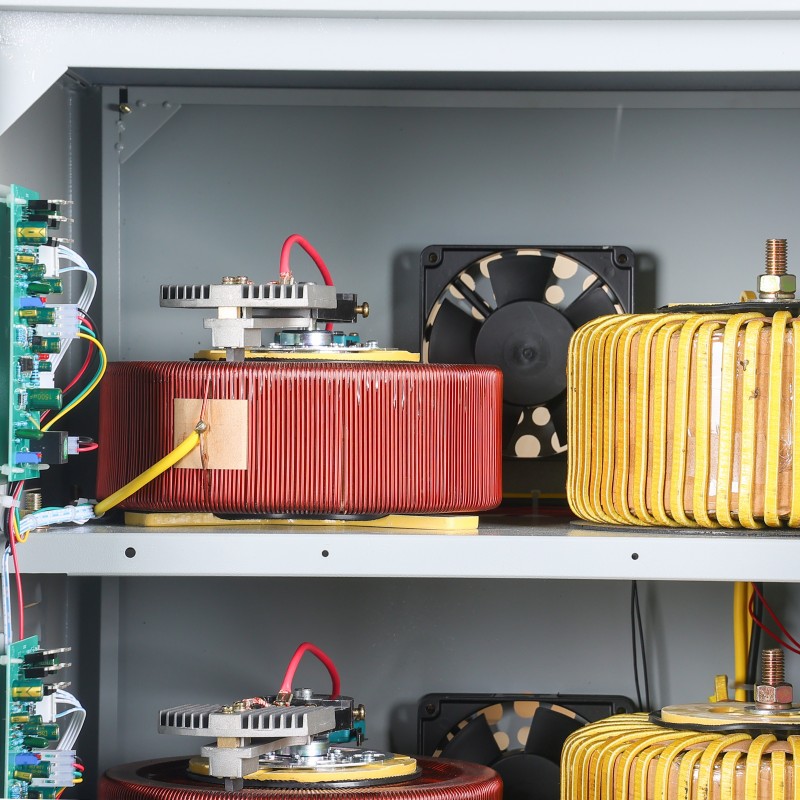

El núcleo radica en el uso de láminas de acero al silicio laminadas en frío con alta permeabilidad magnética y bajas pérdidas como núcleo, combinadas con devanados esmaltados de cobre electrolítico de alta pureza, para construir un cuerpo principal de conversión magnético-eléctrico eficiente y de baja pérdida térmica.
La acción clave de regulación de voltaje se basa en el deslizamiento preciso de escobillas de carbón compuestas de grafito metálico especiales en los devanados. Este material tiene excelentes propiedades de conductividad, autolubricación y resistencia al desgaste.
Los modelos de gama alta utilizan tiristores o módulos semiconductores de potencia IGBT para lograr una conmutación sin contacto, a nivel de milisegundos y sin chispas, con una vida útil extremadamente larga.
El cerebro del producto consta de microprocesadores (MCU) de grado industrial y transformadores de voltaje/corriente precisos, responsables del muestreo preciso en tiempo real y la toma rápida de decisiones.
En términos de seguridad y estructura, los canales internos de alta corriente utilizan barras de cobre estañado de baja impedancia, el chasis está hecho de placas de acero laminadas en frío de alta calidad después de un tratamiento a prueba de óxido, y el varistor de óxido metálico (MOV) integrado y otros componentes forman un circuito de protección contra sobretensiones.

La personalización del estabilizador de voltaje CA totalmente automático TNS

1. Parámetros clave y confirmación de tecnología.

Indicadores básicos de desempeño:

Precisión de estabilización: Especifique claramente si es ±1% o ±0,5%, ya que esto afecta directamente el nivel de precisión (como clase 0,2) del circuito de muestreo interno (como un chip ADC de 16 bits o mayor precisión) y el transformador de voltaje (PT).
Tiempo de respuesta: Especifique claramente si es el tiempo de respuesta completo (desde la fluctuación de voltaje hasta la recuperación dentro del rango de precisión) o el tiempo de respuesta escalonada. Para escenarios como máquinas de prensa y máquinas de soldadura por puntos, es necesario confirmar el requisito de velocidad de compensación de caída de voltaje instantánea, lo que determina si se adopta una conmutación sin contacto (tiristores) o una solución de servomotor de alta velocidad.

Estructuración inicial de materiales y procesos clave:

Basado en requisitos de eficienciants, especifique claramente el límite superior del grado de chapa de acero al silicio, por ejemplo: "Debe utilizar Nippon Steel 27ZH100 o una lámina de acero al silicio orientado de grado doméstico 30QG120 o superior".
Basado en los requisitos de capacidad de sobrecarga y vida útil, especifique claramente el tipo de componente de regulación de voltaje: "En escenarios que requieren ajustes frecuentes y sin mantenimiento, especifique el uso de un módulo de tiristor bidireccional (tiristor) Infineon o marca equivalente; en escenarios de carga de alto impacto, especifique el uso de escobillas de carbón compuestas de grafito plateado y devanados especiales resistentes al desgaste con solución de servomotor".
Basado en el entorno, especificar claramente el proceso de protección y anticorrosión.: "Para entornos costeros al aire libre, el cuerpo de la caja utiliza material de acero inoxidable 304, o el cuerpo de la caja de acero al carbono utiliza el sistema de revestimiento anticorrosivo pesado 'imprimación epoxi rica en zinc + pintura intermedia de óxido de hierro epoxi + capa superior de poliuretano', con un espesor total de película seca de ≥ 250 μm".

2. Diseño del esquema

Diseño de profundización electromagnética y estructural:

Documento de cálculo electromagnético.: Proporcione cálculos detallados, incluido el valor de densidad de flujo magnético del núcleo de hierro (como ≤ 1,65 T), valor de densidad de flujo eléctrico, cálculo de impedancia de cortocircuito, distribución de pérdidas (pérdida sin carga, pérdida de carga, pérdida adicional), etc.

Resultados clave del diseño:

Dibujo de diseño del transformador de compensación.: Especifique claramente su capacidad, relación de voltaje, forma del devanado (como devanado de lámina o de alambre), grado de aislamiento (como clase H 180°C).
Cálculo de selección de regulador de voltaje/módulo de potencia: Si utiliza el tipo sin contacto, proporcione el cálculo del margen de seguridad de voltaje/corriente (generalmente voltaje ≥ 2,5 veces, corriente ≥ 2 veces) y el cálculo de la disipación de calor.
Diagrama de lógica de control: Especifique claramente el circuito de hardware para muestreo trifásico independiente, algoritmo de control (como PID difuso), lógica de protección (como curva característica de tiempo inverso de sobrecorriente).

3. Compra de materias primas e inicio de producción.

Inspección de almacenamiento y adquisición de materiales básicos:

Hoja de acero al silicio: Verifique el certificado de calidad del proveedor y la muestra para conocer el valor de pérdida de hierro (P1.7/50) y la fuerza de inducción magnética (B800).
Alambre electromagnético/lámina de cobre: Verifique la tasa de resistencia de CC del conductor, el espesor de la capa de aislamiento y el valor de tensión soportada.
Módulo semiconductor de potencia: Verifique el informe original de fábrica y realice pruebas de parámetros estáticos (como voltaje de disparo, corriente).
Material aislante: Verifique la certificación del grado de resistencia al calor y la uniformidad del espesor.

Procesos clave y control de procesos especiales:

Apilamiento de núcleos de hierro: Utilice herramientas de apilamiento escalonado, controle el coeficiente de apilamiento (> 0,96) y mida la corriente sin carga y el valor de pérdida inicial una vez finalizado.
Tratamiento de bobinado y aislamiento.: Utilice una máquina bobinadora de tensión constante y realice una prueba de tensión soportada de pulso entre devanados (como 3,5 kV, 0,1 s) una vez finalizada. Para el proceso de impregnación, registre el proceso completo de la curva de temperatura-presión de "precalentamiento-vacío-curado por inmersión".
Conjunto de unidad de potencia sin contacto: Aplique el tipo especificado de grasa de silicona termoconductora en el disipador de calor, use una llave dinamométrica con un par fijo para apretar los pernos de instalación y garantice una resistencia térmica de contacto constante.
