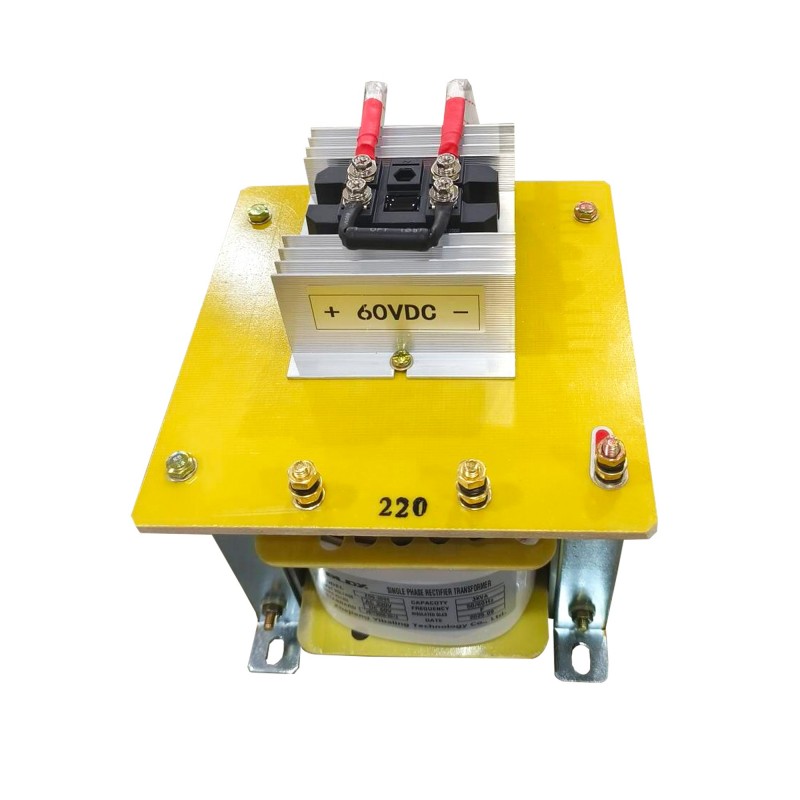

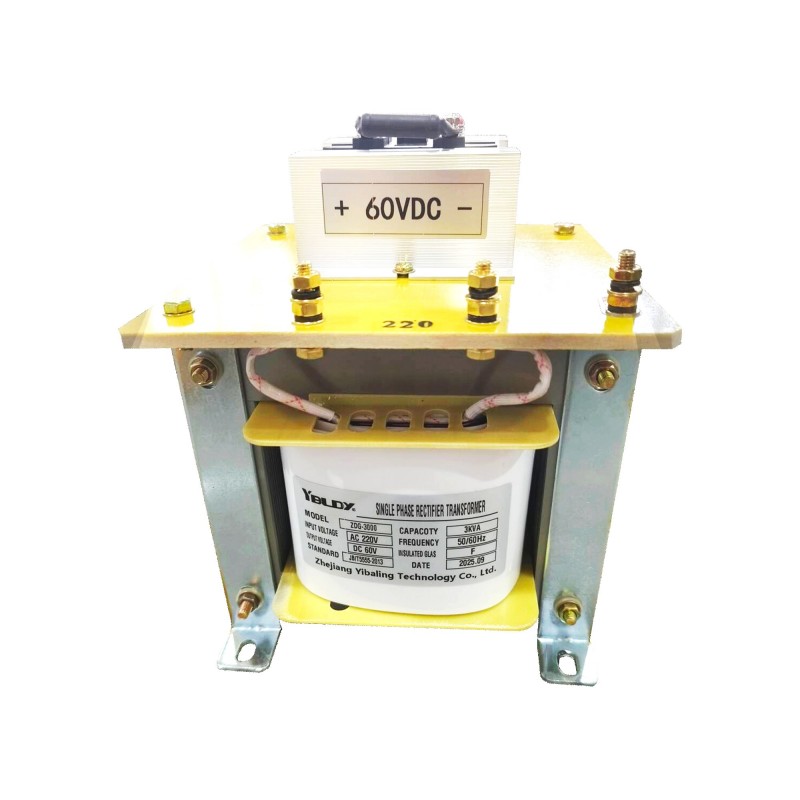

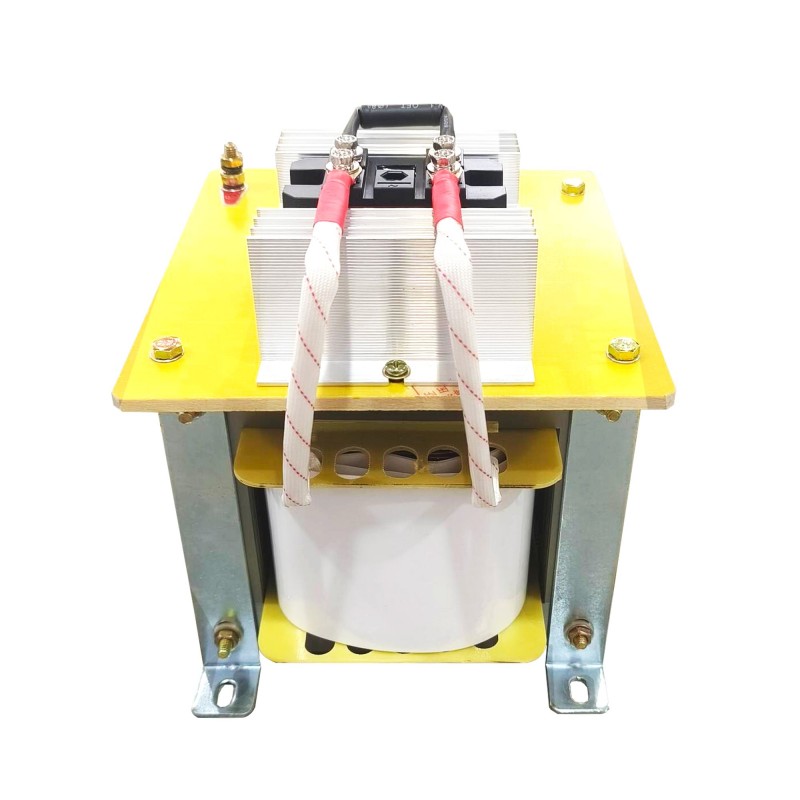

Transformador de control ZBK

El transformador de control ZBK es un transformador de tipo seco diseñado específicamente para sistemas de control eléctrico y automatización de fábricas. Utiliza láminas de acero al silicio laminadas en frío de alta calidad para su núcleo, combinadas con materiales aislantes sólidos. El diseño general es compacto, tiene buena eficiencia y mantiene un excelente control del aumento de temperatura durante el funcionamiento.
Su tarea principal es convertir de forma segura el voltaje más alto en el circuito principal (como el común 380 V) en varios suministros eléctricos de bajo voltaje requeridos por el circuito de control, como 220 V, 110 V o los voltajes estándar de 36 V y 24 V. De este modo, los PLC, contactores, relés, luces indicadoras y diversos instrumentos pueden obtener un suministro de energía estable y confiable.
El producto está íntegramente diseñado según los estándares de los entornos industriales. Tiene una gran capacidad para soportar sobrecargas y no teme las perturbaciones comunes. Se puede utilizar sin problemas en diversos escenarios, como máquinas herramienta, líneas de producción, sistemas de distribución de energía y diversas situaciones de control automatizado. Es realmente un componente clave indispensable detrás del circuito de control, lo que garantiza un funcionamiento seguro y estable.

Materiales centrales

Las láminas de acero al silicio no orientadas laminadas en frío que se utilizan son las reconocidas en la industria como DW470, con un espesor controlado en 0,35 o 0,5 milímetros. Este material tiene una alta permeabilidad magnética y una baja pérdida de hierro, y consume muy poca electricidad cuando no se aplica carga.

Bobinas: cobre electrolítico grado T2

La pintura aislante que los cubre es un material de poliéster de grado QZ(G)-2/155/I, que puede soportar una temperatura de hasta 155 grados Celsius. Incluso si el transformador de control ZBK funciona a plena carga durante mucho tiempo, es poco probable que surjan problemas debido al sobrecalentamiento.
En cuanto al tratamiento de aislamiento, la capa intermedia está acolchada con una lámina compuesta DMD, que puede soportar un voltaje de hasta 8 kilovoltios por milímetro.

Marco: material PBT

El material tiene un grado retardante de llama UL94 V-0 y no puede inflamarse. Finalmente, todo el transformador se somete a un tratamiento de impregnación al vacío, utilizando resina alquídica 1032 o resina de silicona orgánica de grado H para encerrar completamente los devanados.
Producido de esta manera, cuando se coloca en un ambiente que oscila entre -15 grados Celsius y 40 grados Celsius, no excederá un aumento de temperatura de 85 grados y la resistencia de aislamiento se mantendrá por encima de 100 megaohmios. Según la experiencia de la fábrica de Yibaling, con un uso normal durante más de 100.000 horas no habrá mayores problemas.
La selección de estos materiales y el proceso de producción garantizan que los transformadores de control ZBK puedan resistir pruebas a largo plazo en el entorno del taller de la fábrica.

Preguntas frecuentes

P: ¿Cuál es el propósito del transformador de control ZBK? ¿En qué se diferencia de los pequeños transformadores ordinarios?
R: El transformador de control ZBK está diseñado específicamente para gabinetes de control industriales. Su función principal es convertir el alto voltaje de la fuente de alimentación principal (como 380 V) en un bajo voltaje seguro (generalmente 24 V, 36 V, 110 V, etc.) que requiere el circuito de control.
La principal diferencia entre el transformador de control ZBK y los transformadores comunes radica en el diseño de grado industrial:
Los materiales son más sólidos (como el uso de láminas de acero al silicio DW470 y cobre electrolítico T2), la protección es mejor (tratamiento de impregnación al vacío), puede resistir continuamente el impacto actual causado por el cierre de los contactores y las acciones de la bobina en el circuito de control, y aísla eficazmente la interferencia de la red para garantizar el funcionamiento estable de equipos sensibles como PLC e instrumentos.

P: ¿Existe alguna diferencia entre el cobre electrolítico T2 utilizado en el devanado del transformador de control ZBK y el cable de cobre ordinario?
R: Hay una diferencia fundamental. T2 es un cobre electrolítico de alta calidad según el estándar nacional, con una pureza de hasta el 99,9% y tiene una excelente conductividad.
El uso de cobre T2 para el devanado da como resultado una resistencia menor y una menor generación de calor con la misma potencia. Esto garantiza que el transformador de control ZBK no se queme debido al calor excesivo del devanado, incluso bajo carga completa o sobrecarga breve.
Muchos transformadores baratos utilizan cobre reciclado con impurezas o aluminio revestido de cobre, que tiene poca conductividad y supone un peligro para la seguridad en el funcionamiento del equipo.

P: Vi que los parámetros incluyen el proceso de impregnación al vacío. ¿Es esto importante?
R: Es extremadamente importante. Este es un paso clave en la confiabilidad.
Este proceso implica colocar el núcleo del transformador de control ZBK ensamblado en un tanque de vacío, evacuar el aire y luego sumergirlo en pintura aislante (como resina 1032) para permitir que la pintura penetre completamente en cada grieta del devanado.
Luego se seca y se cura. Este proceso tiene tres funciones principales:
En primer lugar, previene la humedad y la corrosión, adaptándose al ambiente del taller;
En segundo lugar, después del curado, el devanado se convierte en una sola entidad, lo que proporciona una mejor resistencia a los golpes y reducción del ruido;
En tercer lugar, rellena los pequeños huecos, mejorando la resistencia del aislamiento y la capacidad de disipación de calor.
Los transformadores que no se someten a este proceso son propensos a fallar en ambientes húmedos o vibratorios.
