¿No todos los transformadores tienen "forma de cubo"?

La mayoría de la gente imagina un transformador como un gran trozo de hierro cuadrado que está allí zumbando.

Pero no todos los transformadores tienen ese aspecto.

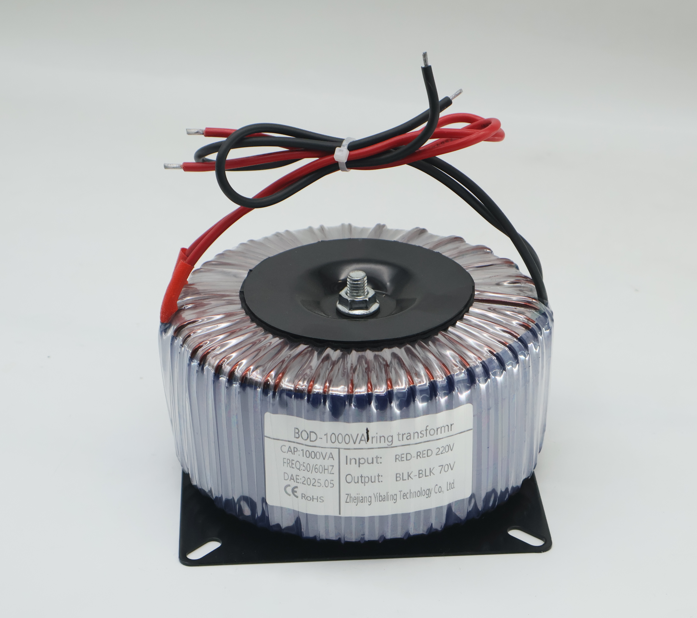

Hay otro tipo: eltransformador toroidal.

Parece una rosquilla. Hueco en el medio. El alambre se enrolla uniformemente alrededor de todo el anillo, no sólo alrededor de una pata. Totalmente diferentes a los habituales de estilo bloque.

¿Qué hace?transformadores toroidales¿Diferentes a los ordinarios?

Un transformador EI normal tiene un núcleo hecho de láminas de acero al silicio apiladas, con una forma similar al carácter chino "日". Las bobinas rodean la pata central. Es sencillo. Es barato. Pero tiene algunas desventajas incorporadas:

Pierde una buena cantidad de campo magnético.

No tan eficiente

Grande y pesado

Zumba a la frecuencia de la red

Un transformador toroidal, por otro lado, utiliza un núcleo hecho de una larga tira de acero al silicio enrollada en un anillo, sin juntas ni espacios. El circuito magnético está completamente cerrado. El alambre se enrolla uniformemente alrededor de todo el anillo, no solo de una pata.

Esa diferencia en la construcción conduce a ganancias reales de rendimiento.

1. Fuga magnética mínima

Las uniones en el núcleo de los transformadores EI rompen el circuito magnético, provocando que parte del flujo magnético se escape. Gracias a su núcleo cerrado sin juntas, el transformador toroidal produce fugas magnéticas extremadamente bajas y causa muchas menos interferencias a los equipos sensibles circundantes, como amplificadores de potencia de audio e instrumentos de precisión.

2. Alta eficiencia

A la misma potencia nominal, la pérdida del núcleo de los transformadores toroidales es menor que la de los tipos EI. Al utilizar materiales idénticos, su eficiencia puede alcanzar más del 95%, una mejora sustancial respecto a los modelos convencionales.

3. Tamaño compacto y peso ligero

El diseño toroidal es simplemente más eficiente. Para la misma potencia nominal, un transformador toroidal es aproximadamente entre un 30% y un 40% más pequeño y liviano que un tipo EI. Eso es importante cuando el espacio es reducido o el peso es importante: piense en equipos de audio, instrumentos de medición y dispositivos médicos.

4. Bajo ruido de funcionamiento

Ese zumbido que se escucha en los transformadores comunes proviene principalmente de la vibración de las juntas del núcleo. Los núcleos toroidales no tienen juntas. Por eso son naturalmente silenciosos. En un estudio de grabación, un laboratorio o un sistema de alta fidelidad doméstico, se nota la diferencia.

5. Fuerte resistencia a la sobrecarga

El núcleo toroidal arroja bien el calor. El aumento de temperatura se mantiene uniforme en toda la unidad. Cuando necesitas esforzarte mucho durante un rato, puede aguantar.

Aplicaciones típicas deTransformadores toroidales

En resumen, si necesita potencia silenciosa, eficiente y con baja interferencia, los transformadores toroidales son difíciles de superar.

Pero no son perfectos.

Costo más alto: son más complicados de fabricar, por lo que cuestan más que los tipos EI.

Gran corriente de entrada: cuando los enciendes por primera vez, pueden consumir varias veces su corriente normal. Asegúrese de que su interruptor y fusible puedan soportarlo.

Difícil de reparar: si una bobina se quema, normalmente se reemplaza toda. Desarmarlo es un dolor.

Plazo de entrega más largo: la mayoría de los transformadores toroidales se fabrican bajo pedido. Los voltajes y potencias no estándar toman tiempo.

En pocas palabras: si sólo necesita algo barato y resistente, y no le importan mucho las fugas o un pequeño zumbido, opte por un transformador EI. Si desea un mejor rendimiento, un tamaño más pequeño y un funcionamiento silencioso, el toroidal es el camino a seguir.
